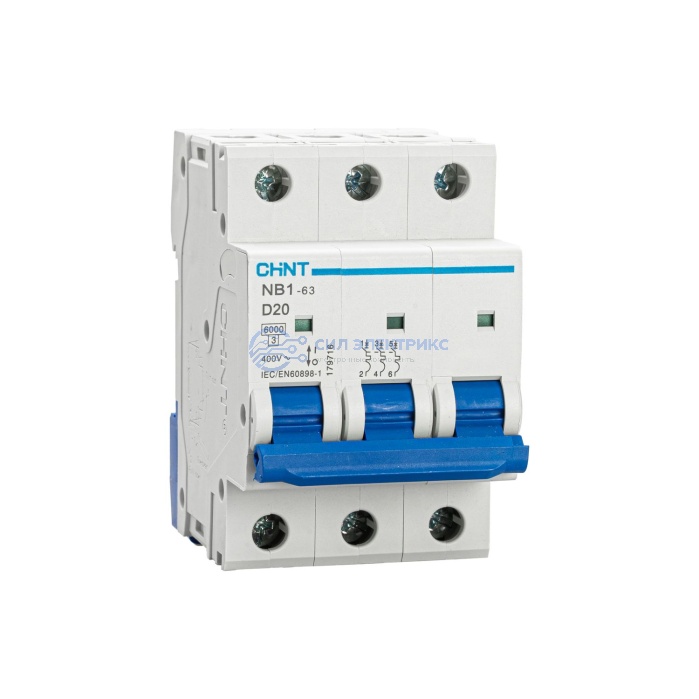

Автоматический выключатель CHINT NB1-63, 3P, D20, 6 кА, DB
Бесплатная доставка до транспортной компании
Технические параметры
Серия
NB1-63
Номинальное напряжение, В
400
Рабочая температура окружающей среды, °C
-25...+40
Механическая износостойкость, циклов
20 000
Электрическая износостойкость, циклов
10 000
Габаритные и установочные размеры (ШхВхГ), мм
54х80х78
Гарантийный срок для конечного потребителя, месяцев с даты продажи
не более 60
Гарантийный срок для дистрибьютора, месяцев с даты поставки
66
Номер сертификата
ЕАЭС RU С-CN.0010.В.00303/24
Орган по сертификации
"РОСТЕСТ - Москва"
Дата начала
10.11.2025
Дата окончания
09.11.2030
Тип расцепителя
Термомагнитный
Род тока
Переменный ток (AC)
Стандарты
ГОСТ Р 50345 (МЭК 60898-1), ГОСТ IEC 60947-2
Номинальный ток, А
20
Степень защиты (IP)
IP20
Номинальная отключающая способность по IEC 60947-2, кА
6
Номинальное импульсное напряжение, кВ
4
Степень загрязнения (число)
2
Частота, Гц
50...60
Ширина в числах модульных расстояний
3
Общее количество полюсов
3
Характеристика срабатывания
D
Предел электромагнитного отключения (*In)
10...14
Номинальное напряжение изоляции Ui, В
500
Количество защищенных полюсов
3
Наименование
Авт. выкл. NB1-63 3P 20А 6кА х-ка D (DB) (R)
Показать весь текст
Описание
Назначение и особенности:
- CHINT NB1-63 D20 - трехполюсный автоматический выключатель с номиналом 20 А, обеспечивающий термомагнитную защиту от длительной перегрузки и короткого замыкания.
- Характеристика D у NB1-63 имеет диапазон мгновенного срабатывания 10-14 In. Повышенный порог рассчитан на цепи, где нагрузка создает высокий кратковременный ток при запуске.
- Аппарат выполнен в исполнении DB - Double Busbar - и относится к модульным автоматам CHINT с отключающей способностью 6 кА.
Что учитывать при выборе:
- D20 выбирают только при подтвержденной необходимости высокого порога мгновенного расцепления - характеристика D не является более универсальной заменой B20 или C20.
- Диапазон 10-14 In требует проверки тока короткого замыкания в наиболее удаленной точке линии и выполнения условий автоматического отключения.
- Номинал 20 А должен соответствовать допустимой токовой нагрузке кабеля с учетом сечения, материала и фактического способа прокладки.
- Отключающая способность 6 кА является отдельным параметром выбора и должна соответствовать ожидаемому уровню короткого замыкания в точке установки.
