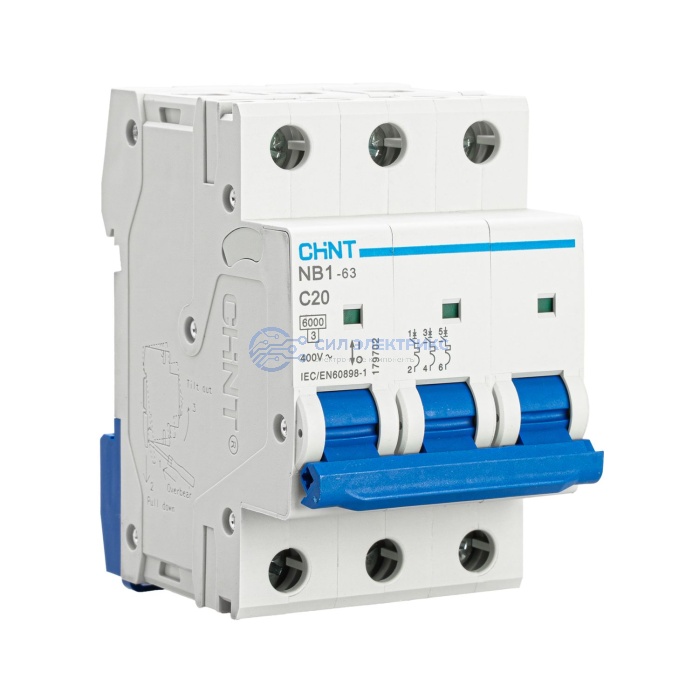

Автоматический выключатель CHINT NB1-63, 3P, C20, 6 кА, DB
Бесплатная доставка до транспортной компании
Технические параметры
Серия
NB1-63
Номинальное напряжение, В
400
Рабочая температура окружающей среды, °C
-25...+40
Механическая износостойкость, циклов
20 000
Электрическая износостойкость, циклов
10 000
Габаритные и установочные размеры (ШхВхГ), мм
54х80х78
Гарантийный срок для конечного потребителя, месяцев с даты продажи
не более 60
Гарантийный срок для дистрибьютора, месяцев с даты поставки
66
Номер сертификата
ЕАЭС RU С-CN.0010.В.00303/24
Орган по сертификации
"РОСТЕСТ - Москва"
Дата начала
10.11.2025
Дата окончания
09.11.2030
Тип расцепителя
Термомагнитный
Род тока
Переменный ток (AC)
Стандарты
ГОСТ Р 50345 (МЭК 60898-1), ГОСТ IEC 60947-2
Номинальный ток, А
20
Степень защиты (IP)
IP20
Номинальная отключающая способность по IEC 60947-2, кА
6
Номинальное импульсное напряжение, кВ
4
Степень загрязнения (число)
2
Частота, Гц
50...60
Ширина в числах модульных расстояний
3
Общее количество полюсов
3
Характеристика срабатывания
C
Предел электромагнитного отключения (*In)
5...10
Номинальное напряжение изоляции Ui, В
500
Количество защищенных полюсов
3
Наименование
Авт. выкл. NB1-63 3P 20А 6кА х-ка C (DB) (R)
Показать весь текст
Описание
Назначение и особенности:
- Автоматический выключатель CHINT NB1-63 C20 выполнен в трехполюсном исполнении 3P и рассчитан на номинальный ток 20 А. Термомагнитный механизм обеспечивает отключение при перегрузке и коротком замыкании.
- Для характеристики C мгновенное срабатывание находится в диапазоне 5-10 In. По сравнению с B20 этот вариант допускает более выраженный кратковременный ток включения.
- Версия DB выполнена в конфигурации Double Busbar и применяется в линейке автоматических выключателей CHINT NB1-63.
Что учитывать при выборе:
- Ток 20 А нельзя подбирать только по суммарной мощности потребителей - автомат должен обеспечивать защиту конкретных проводников.
- Характеристика C рассчитана на умеренные пусковые токи, но их фактическую кратность и продолжительность необходимо оценивать для подключаемого оборудования.
- Предел отключения 6 кА сопоставляют с расчетным током КЗ в месте монтажа, а не с рабочим или пусковым током нагрузки.
- Трехполюсная конструкция рассчитана на совместную коммутацию трех полюсов и для серии NB1-63 соответствует номинальному напряжению AC 400 В.
