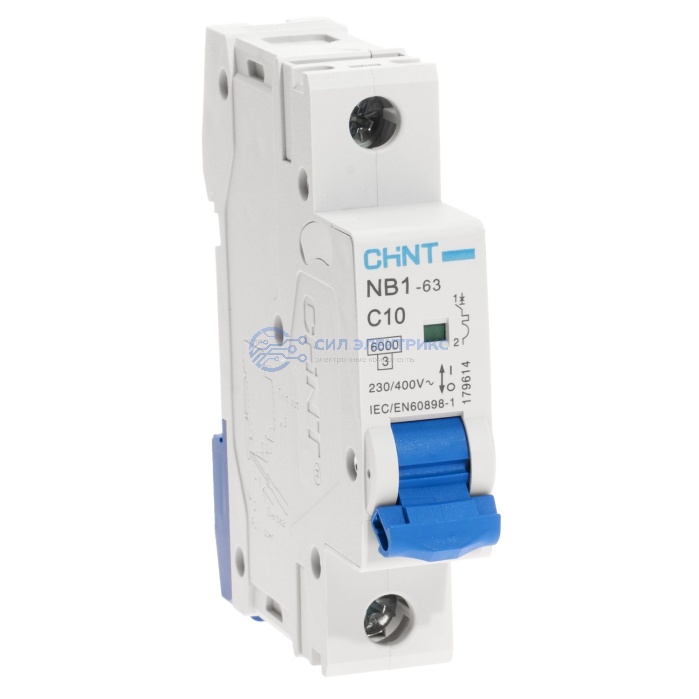

Автоматический выключатель CHINT NB1-63, 1P, C10, 6 кА, DB
Бесплатная доставка до транспортной компании
Технические параметры
Серия
NB1-63
Номинальное напряжение, В
230
Рабочая температура окружающей среды, °C
-25...+40
Механическая износостойкость, циклов
20 000
Электрическая износостойкость, циклов
10 000
Габаритные и установочные размеры (ШхВхГ), мм
18х80х78
Гарантийный срок для конечного потребителя, месяцев с даты продажи
не более 60
Гарантийный срок для дистрибьютора, месяцев с даты поставки
66
Номер сертификата
ЕАЭС RU С-CN.0010.В.00303/24
Орган по сертификации
"РОСТЕСТ - Москва"
Дата начала
10.11.2025
Дата окончания
09.11.2030
Тип расцепителя
Термомагнитный
Род тока
Переменный ток (AC)
Стандарты
ГОСТ Р 50345 (МЭК 60898-1), ГОСТ IEC 60947-2
Номинальный ток, А
10
Степень защиты (IP)
IP20
Номинальная отключающая способность по IEC 60947-2, кА
6
Номинальное импульсное напряжение, кВ
4
Степень загрязнения (число)
2
Частота, Гц
50...60
Ширина в числах модульных расстояний
1
Общее количество полюсов
1
Характеристика срабатывания
C
Предел электромагнитного отключения (*In)
5...10
Номинальное напряжение изоляции Ui, В
500
Количество защищенных полюсов
1
Наименование
Авт. выкл. NB1-63 1P 10А 6кА х-ка C (DB) (R)
Показать весь текст
Описание
Назначение и особенности:
- Автоматический выключатель CHINT NB1-63 C10 рассчитан на номинальный ток 10 А, имеет один защищенный полюс и термомагнитную защиту от перегрузки и короткого замыкания.
- Для характеристики C мгновенное электромагнитное отключение происходит в диапазоне 5-10 In. Такой порог позволяет учитывать умеренные кратковременные токи при включении нагрузки.
- Конструкция DB предусматривает вариант Double Busbar, а подключение серии NB1-63 возможно кабелем либо гребенчатыми шинами PIN/FORK, применяемыми с автоматическими выключателями CHINT.
Что учитывать при выборе:
- Ток 10 А не следует выбирать только исходя из мощности потребителя - номинал должен обеспечивать корректную защиту конкретного проводника.
- Характеристика C менее чувствительна к кратковременным пусковым токам, чем B, но для оборудования с тяжелым пуском ее диапазона может быть недостаточно.
- Номинальная отключающая способность составляет 6 кА и должна соответствовать уровню возможного короткого замыкания в месте монтажа.
- Однополюсное исполнение предназначено для коммутации одного полюса; при проектировании схемы необходимо отдельно учитывать способ коммутации нейтрального проводника, если он требуется.
