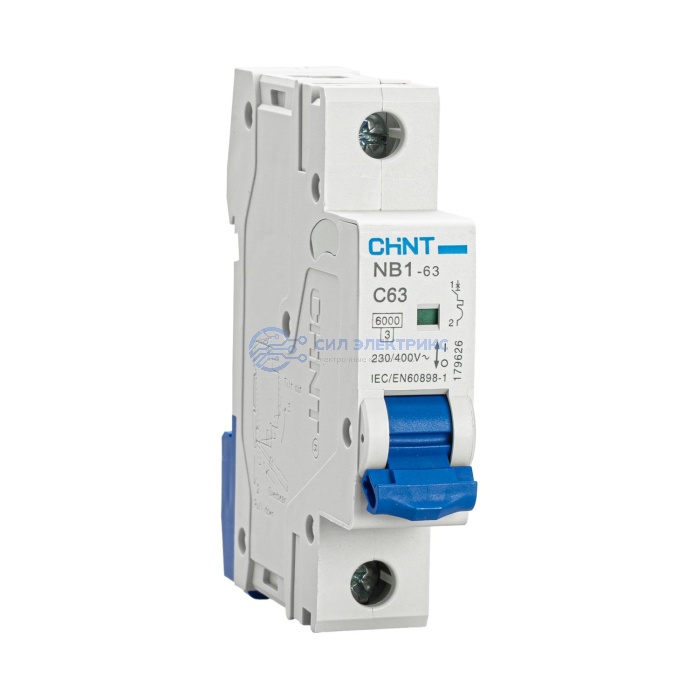

Автоматический выключатель CHINT NB1-63, 1P, C63, 6 кА, DB
Бесплатная доставка до транспортной компании
Технические параметры
Серия
NB1-63
Номинальное напряжение, В
230
Рабочая температура окружающей среды, °C
-25...+40
Механическая износостойкость, циклов
20 000
Электрическая износостойкость, циклов
10 000
Габаритные и установочные размеры (ШхВхГ), мм
18х80х78
Гарантийный срок для конечного потребителя, месяцев с даты продажи
не более 60
Гарантийный срок для дистрибьютора, месяцев с даты поставки
66
Номер сертификата
ЕАЭС RU С-CN.0010.В.00303/24
Орган по сертификации
"РОСТЕСТ - Москва"
Дата начала
10.11.2025
Дата окончания
09.11.2030
Тип расцепителя
Термомагнитный
Род тока
Переменный ток (AC)
Стандарты
ГОСТ Р 50345 (МЭК 60898-1), ГОСТ IEC 60947-2
Номинальный ток, А
63
Степень защиты (IP)
IP20
Номинальная отключающая способность по IEC 60947-2, кА
6
Номинальное импульсное напряжение, кВ
4
Степень загрязнения (число)
2
Частота, Гц
50...60
Ширина в числах модульных расстояний
1
Общее количество полюсов
1
Характеристика срабатывания
C
Предел электромагнитного отключения (*In)
5...10
Номинальное напряжение изоляции Ui, В
500
Количество защищенных полюсов
1
Наименование
Авт. выкл. NB1-63 1P 63А 6кА х-ка C (DB) (R)
Показать весь текст
Описание
Назначение и особенности:
- Автоматический выключатель CHINT NB1-63 C63 рассчитан на номинальный ток 63 А и сеть AC 230 В. Тепловой и электромагнитный механизмы реагируют соответственно на перегрузку и короткое замыкание.
- Характеристика C соответствует мгновенному срабатыванию в диапазоне 5-10 In и допускает более высокий кратковременный ток включения, чем исполнение B63.
- Версия DB выполнена в конфигурации Double Busbar и поддерживает предусмотренные серией варианты кабельного и шинного подключения для автоматических выключателей CHINT.
Что учитывать при выборе:
- Номинал 63 А нельзя выбирать только по суммарной мощности нагрузки - сначала проверяют расчетный ток и допустимую нагрузку защищаемого кабеля.
- C63 подходит для цепей с умеренными кратковременными пусковыми токами, однако их фактическую кратность и продолжительность необходимо сопоставить с характеристикой C.
- Значение 6 кА характеризует способность выключателя отключить короткое замыкание и должно соответствовать уровню КЗ в конкретной точке сети.
- При монтаже следует учитывать допустимое сечение подключаемого проводника и плотность размещения аппаратов, особенно при работе на токах, близких к номинальным 63 А.
