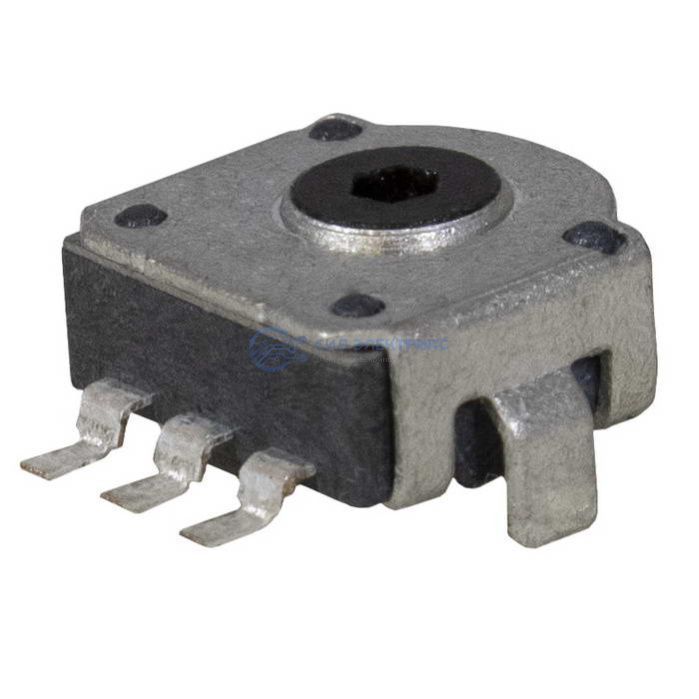

Энкодер инкрементальный двухканальный без переключателя EC100, 5 В, 10 мА, разрешение 24/12
Бесплатная доставка до транспортной компании
Технические параметры
Диапазон рабочих температур
-10…+70 °С
Срок службы
15000 циклов
Относительная влажность
25…85 %
Номинальное напряжение
5 В
Способ монтажа
SMD монтаж на плату, положение горизонтальное
Номинальное напряжение, В
5
Диапазон рабочих температур, °C
-10…+70
Ширина (мм)
10 (корпус)
Глубина (мм)
9,3 (корпус)
Относительная влажность, %
25…85
Назначение
для определ. скорости и направления вращения; угла поворота; примен. в качестве ручки управления
Максимальный ток
0,5…5 мА/ канал; общий вывод - 0,5…10 мА
Разрешение
24 щелчка, 12 импульсов (12 PPR)
Тип переключателя
без переключателя
Тип вала
отверстие шестигранное
Наименование
Энкодер серии EC100
Посадочное отверстие (мм)
нет
Вес брутто
1.40
Транспортная упаковка: размер/кол-во
28.5*21*19/1000
Угол поворота, °
360
Срок службы, циклов
15000
Категория:
Наименование
EC100 24/12
Показать весь текст
Описание
Энкодер инкрементальный двухканальный EC100 без переключателя предназначен для точного преобразования углового положения в импульсный сигнал. Работает от напряжения питания 5 В при токе 10 мА, обеспечивая разрешение 24/12 имп./оборот. Компактная конструкция и высокая стабильность характеристик делают его подходящим для систем, где требуется долговременная и надёжная работа без дополнительных управляющих функций. Устройство отличается низким энергопотреблением и длительным сроком службы при регулярной эксплуатации.
Применение
- Использование в промышленных автоматизированных системах.
- Применение в приборах для точного позиционирования.
- Регулировка параметров в измерительном оборудовании.
- Установка в устройствах, где не требуется функция переключателя.
