В современной техносфере, где электронные компоненты становятся всё более миниатюрными, а их плотность на печатных платах растет с каждым годом, проблема электромагнитной совместимости и защиты от импульсных перенапряжений выходит на первый план. Любой резкий скачок напряжения, вызванный грозовым разрядом, коммутационными процессами в электросетях или электростатическим разрядом, способен мгновенно превратить дорогостоящее оборудование в груду бесполезного пластика и кремния. В этой борьбе за живучесть техники главным союзником инженера выступает варистор.

Многие специалисты и руководители отделов закупок сталкиваются с необходимостью купить варисторы, но не всегда учитывают глубинные физические принципы и эксплуатационные нюансы этих приборов. В данной статье мы проведем подробный академический разбор этого компонента, рассмотрим принципы его работы и объясним, почему экономия на качестве в данном вопросе может привести к катастрофическим финансовым потерям.

Варистор: что это такое и для чего он нужен?

Этимология термина «варистор» восходит к английскому словосочетанию variable resistor (переменный резистор). Однако, в отличие от потенциометров, сопротивление варистора изменяется не механическим путем, а в зависимости от приложенного к нему напряжения. С академической точки зрения, варистор — это полупроводниковый резистор с нелинейной симметричной вольтамперной характеристикой (ВАХ).

Основным материалом для производства современных варисторов служит оксид цинка (ZnO) с добавлением примесей оксидов других металлов (висмута, кобальта, марганца). В процессе высокотемпературного обжига (спекания) образуется керамическая структура, состоящая из огромного количества микроскопических кристаллов оксида цинка, разделенных тонкими слоями примесей. Именно эта структура определяет уникальные защитные свойства прибора.

Зачем он нужен?

Основная задача варистора — шунтирование импульсов высокого напряжения. В штатном режиме работы, когда напряжение в сети находится в пределах нормы, варистор обладает колоссальным электрическим сопротивлением (миллионы Ом). Он практически не потребляет ток и «незаметен» для электрической цепи. Однако, как только возникает импульсный скачок напряжения, превышающий пороговое значение (напряжение срабатывания), сопротивление варистора мгновенно падает до долей Ома.

В этот момент варистор превращается в «короткое замыкание» для импульса, пропуская через себя огромный ток и поглощая энергию перенапряжения, преобразуя её в тепло. Тем самым напряжение на защищаемом участке цепи ограничивается до безопасного уровня, сохраняя жизнь транзисторам, микросхемам и конденсаторам.

Принципы работы варистора: физика процесса

Для глубокого понимания работы этого компонента необходимо рассмотреть его вольтамперную характеристику. Она имеет форму, напоминающую букву «S», и является симметричной, что позволяет варистору работать как в цепях постоянного, так и переменного тока.

Нелинейная зависимость

Зависимость тока от напряжения в варисторе описывается эмпирической формулой: I = k * U^α, где α (альфа) — коэффициент нелинейности. У качественных металлооксидных варисторов (MOV) этот коэффициент достигает значений от 30 до 50 и выше. Это означает, что даже при незначительном росте напряжения выше порогового, ток через варистор возрастает в геометрической прогрессии.

Механизм поглощения энергии

Когда мы решаем купить варисторы для промышленного оборудования, мы должны понимать, что их работа основана на объемном поглощении энергии. Энергия импульса распределяется по всему объему керамического диска. Однако возможности варистора не безграничны. Каждый прибор характеризуется параметром «максимальная поглощаемая энергия» (измеряется в Джоулях). Если энергия импульса превысит этот предел, структура керамики разрушится — варистор может расколоться или даже взорваться.

Скорость реакции

Одним из важнейших преимуществ варисторов является их быстродействие. Время срабатывания составляет наносекунды (обычно менее 25 нс). Это гораздо быстрее, чем срабатывание любых механических реле, автоматических выключателей или даже газоразрядных ограничителей. Именно поэтому варисторы устанавливаются в качестве первой линии обороны в блоках питания и сетевых фильтрах.

Практические преимущества использования варисторов

Несмотря на кажущуюся простоту, варистор является сложным техническим продуктом. Высококачественные компоненты от ведущих мировых брендов могут стоить в несколько раз дороже бюджетных аналогов, и это оправдано. Хороший варистор — это «дорогой и самый лучший» способ обеспечить безопасность электроники.

Экономическая эффективность: Стоимость варистора несопоставима со стоимостью промышленного контроллера или материнской платы сервера. Превентивная защита обходится в сотни раз дешевле последующего ремонта.

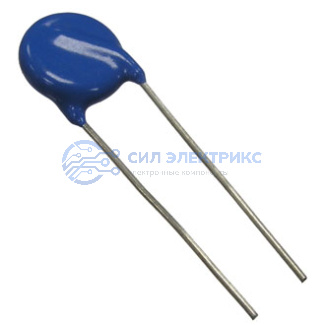

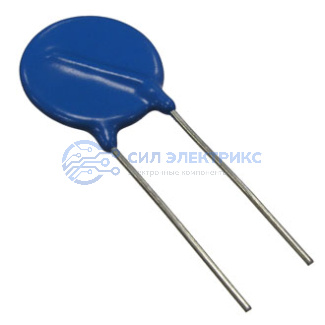

Компактность: Современные варисторы выпускаются как в дискретном исполнении (дисковые с выводами), так и в SMD-корпусах для поверхностного монтажа, что позволяет интегрировать их даже в самые миниатюрные устройства.
Широкий диапазон напряжений: Можно подобрать компоненты для защиты как низковольтных сигнальных линий (от нескольких вольт), так и мощных силовых сетей (тысячи вольт).
Надежность: Варистор не требует обслуживания. При правильном подборе параметров он способен выдерживать тысячи срабатываний от мелких помех в течение десятилетий.

Кому могут понадобиться варисторы? Сферы применения

Потребность купить варисторы возникает у широкого круга специалистов — от инженеров-разработчиков до специалистов по эксплуатации энергетических систем.

Производители бытовой и промышленной электроники

Ни один современный импульсный блок питания не обходится без варисторной защиты на входе. Стиральные машины, холодильники, телевизоры, компьютеры — все эти устройства содержат как минимум один варистор для защиты от сетевых выбросов. Производители промышленной автоматики (ПЛК, частотные преобразователи) используют более мощные варисторы, способные гасить индуктивные выбросы от электродвигателей.

Телекоммуникационные компании

Линии связи и передачи данных подвержены влиянию наводок от грозовых разрядов. Варисторы используются в модулях защиты телефонных линий, базовых станций сотовой связи и серверного оборудования. Здесь критически важна малая собственная емкость варистора, чтобы не искажать высокочастотный сигнал.

Энергетические компании и ЖКХ

В системах распределения электроэнергии варисторы применяются в составе ограничителей перенапряжений нелинейных (ОПН). Это массивные устройства, защищающие трансформаторные подстанции и линии электропередач от ударов молнии.

Автомобильная промышленность

Современный автомобиль перенасыщен электроникой. Бортовая сеть автомобиля — крайне «грязная» среда с точки зрения помех (всплески при пуске двигателя, работа генератора). Автомобильные варисторы защищают блоки управления (ECU) и датчики от выхода из строя.

Нюансы выбора: на что обратить внимание при покупке?

Если ваша компания планирует купить варисторы, необходимо учитывать несколько ключевых параметров, чтобы не допустить ошибок:

Классификационное напряжение (Varistor Voltage): Напряжение, при котором через варистор начинает протекать ток 1 мА. Это точка «открытия» прибора.
Рабочее напряжение (Maximum Allowable Voltage): Максимальное действующее напряжение (AC или DC), при котором варистор может находиться бесконечно долго без срабатывания. Оно должно быть на 15-20% выше номинального напряжения сети.
Максимальный импульсный ток (Peak Surge Current): Значение тока, которое варистор выдержит однократно без разрушения. Для промышленных систем этот показатель должен быть максимально высоким.
Энергоемкость (Energy Rating): Количество энергии в Джоулях, которое прибор может рассеять. Здесь действует правило: чем больше физический размер (диаметр диска) варистора, тем выше его энергоемкость.

Важно помнить: варистор имеет ограниченный ресурс при воздействии мощных импульсов. Со временем его характеристики могут «плыть», а ток утечки — расти. Именно поэтому в ответственных системах варисторы часто устанавливают в паре с плавкими предохранителями или термопредохранителями, чтобы исключить возгорание при тепловом пробое компонента.

Варистор — это уникальный пример того, как глубокие познания в физике материалов позволяют создавать простые, но невероятно эффективные решения для защиты технологий. В условиях нестабильных электросетей и растущей сложности оборудования, пренебрежение импульсной защитой является недопустимым риском.

Когда вы решаете купить варисторы, помните, что вы покупаете не просто радиодеталь, а страховку для вашего бизнеса или дома. Качественный варистор от проверенного производителя — это «правдивый» выбор профессионала. Да, он может стоить дороже «безымянных» аналогов, но его цена — это малая доля от тех убытков, которые он предотвратит при первом же серьезном скачке напряжения. Будьте объективны в оценке рисков, выбирайте лучшее оборудование и пусть ваши системы работают долго и стабильно.
