Электромагнитные реле в современной автоматике: технический анализ, классификация и критерии рационального выбора

В глобальной архитектуре современных систем управления электромеханические компоненты продолжают играть роль фундаментального связующего звена. Несмотря на стремительную экспансию полупроводниковых технологий, классическое электромагнитное реле остается незаменимым инструментом в арсенале инженера, обеспечивая надежную коммутацию и гальваническую развязку в самых критических узлах инфраструктуры. Для специалистов различных отраслей — от энергетики до промышленного производства — понимание физических принципов работы и эксплуатационных характеристик этих устройств является залогом создания отказоустойчивых систем. В данной статье мы проведем подробный академический разбор электромагнитных реле, рассмотрим их видовое многообразие и определим стратегии, позволяющие эффективно электромагнитное реле купить для нужд современного предприятия.

Что такое электромагнитное реле и какова его функциональная значимость?

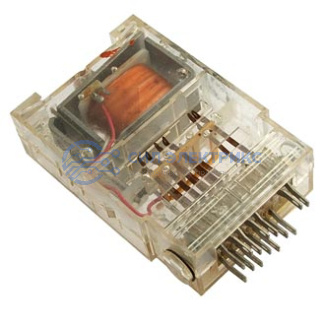

Электромагнитное реле — это электромеханический аппарат, предназначенный для дискретного изменения состояния электрической цепи (замыкания, размыкания или переключения) при достижении заданных входных параметров тока или напряжения. Фундаментальный принцип работы устройства базируется на электромагнетизме: при прохождении тока через катушку управления возникает магнитный поток, который притягивает ферромагнитный якорь. Движение якоря механически передается на контактную группу, вызывая переключение силовых или сигнальных линий.

Ключевая значимость электромагнитного реле в инженерных системах заключается в реализации концепции «гальванической изоляции». Управляющая цепь (низковольтная и слаботочная) физически отделена от коммутируемой цепи воздушным зазором или диэлектриком, что исключает риск повреждения чувствительных контроллеров обратными токами или высоковольтными импульсами со стороны нагрузки. В условиях индустриальных помех и нестабильности питающих сетей эта особенность делает решение электромагнитное реле купить наиболее оправданным для обеспечения безопасности микропроцессорной техники.

Многообразие типов и видов электромагнитного реле

1. По назначению и мощности коммутации

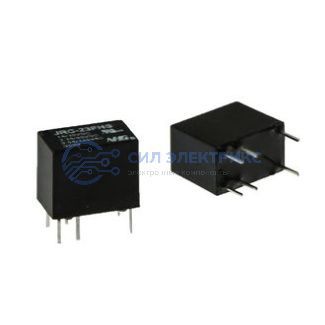

• Сигнальные (слаботочные) реле: Оптимизированы для передачи логических сигналов и работы в измерительных цепях. Характеризуются минимальным переходным сопротивлением и часто оснащаются позолоченными контактами для предотвращения окисления.
• Промежуточные реле: Самый распространенный класс устройств, используемый для размножения контактов ПЛК или управления нагрузками средней мощности (до 10–16 А).
• Силовые реле (контакторы): Предназначены для коммутации токов большой величины, обладают усиленной дугогасительной системой и прочными контактными наконечниками.

2. По роду тока управления

Реле могут управляться как постоянным (DC), так и переменным (AC) током. Реле постоянного тока более экономичны и не создают акустического гула, в то время как реле переменного тока удобны для прямого управления от промышленной сети 230 В без использования блоков питания.

3. По конфигурации контактной группы

Выбор конфигурации определяет логику работы схемы. Основные варианты включают:

• SPST: Один замыкающий (NO) или размыкающий (NC) контакт.

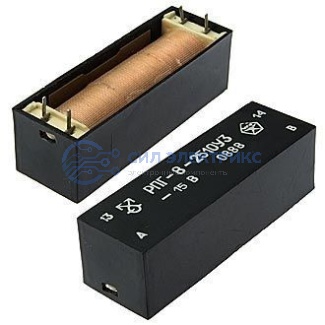

• SPDT: Один перекидной контакт (CO), позволяющий переключать питание между двумя потребителями.

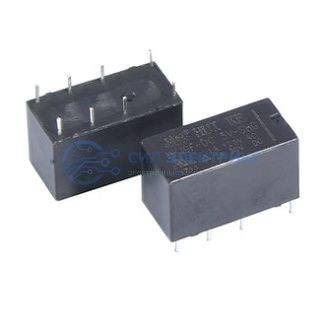

• Многополюсные конфигурации: Позволяют управлять несколькими независимыми цепями одновременно (например, коммутировать три фазы и нейтраль).

4. По типу монтажа

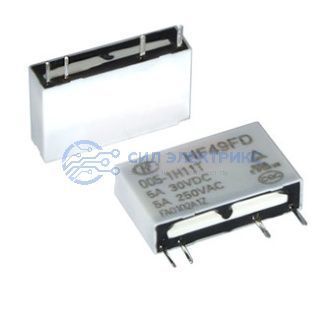

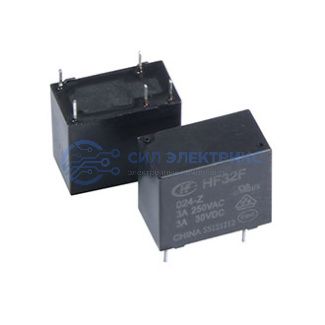

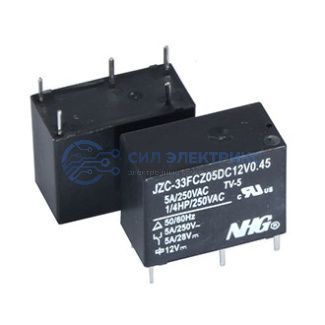

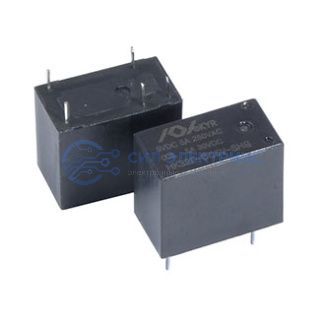

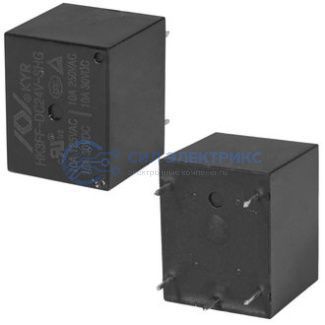

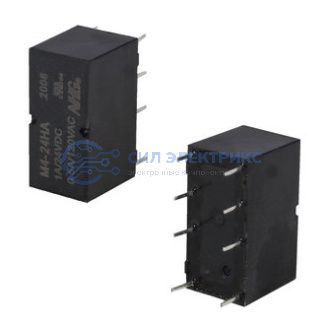

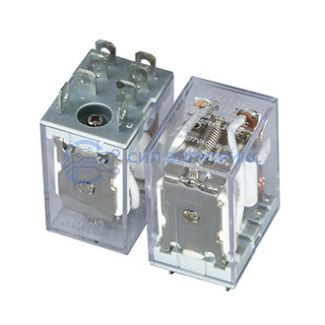

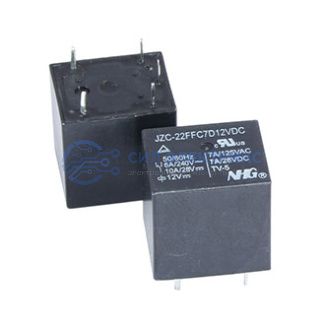

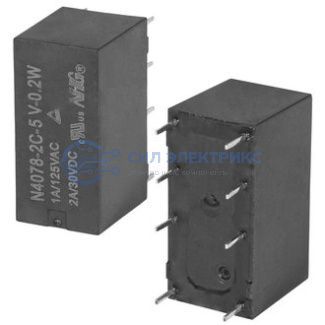

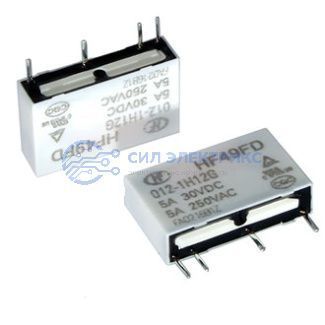

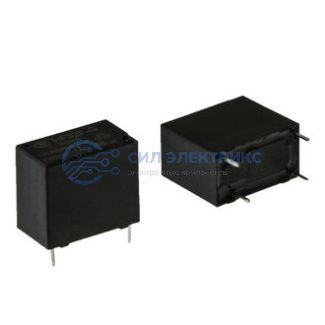

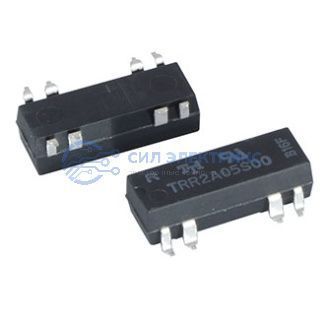

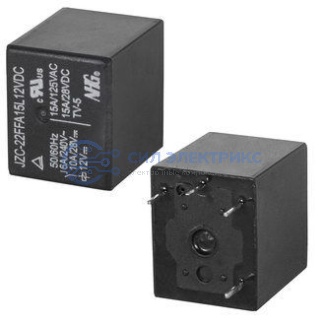

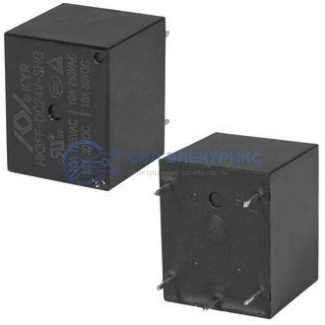

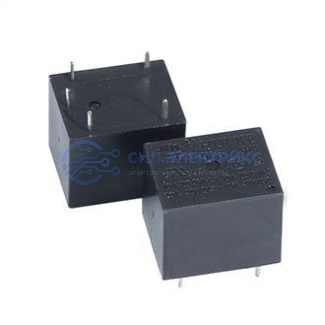

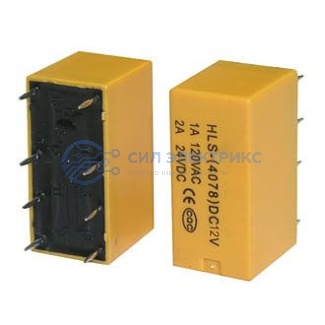

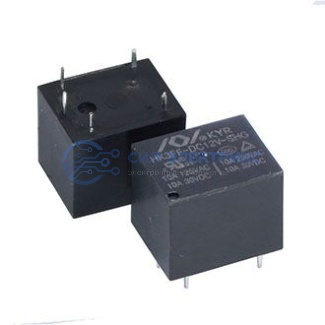

Специалисты выделяют реле для монтажа на DIN-рейку (через специальные колодки-розетки), реле для пайки на печатную плату (PCB) и втычные реле для быстрой замены в промышленном оборудовании.

Преимущества использования электромагнитного реле: практический анализ

Несмотря на конкуренцию со стороны твердотельных реле, классическая электромеханика сохраняет ряд преимуществ, которые делают её незаменимой в определенных эксплуатационных сценариях.

Абсолютная гальваническая развязка. В разомкнутом состоянии контакты реле обеспечивают физический разрыв цепи с сопротивлением в несколько гигаом. Это гарантирует отсутствие токов утечки, что критически важно в медицине, высокоточных измерениях и системах безопасности.

Универсальность коммутации. Одно и то же электромагнитное реле купить можно для работы как с переменным, так и с постоянным током нагрузки в широком диапазоне напряжений. Полупроводниковые приборы в этом плане гораздо более специализированы и чувствительны к типу нагрузки.

Устойчивость к перегрузкам и помехам. Электромеханические контакты способны кратковременно выдерживать значительные броски тока (например, при пуске двигателей или зарядке емкостей) без теплового разрушения, в то время как полупроводники могут выйти из строя мгновенно. Кроме того, реле нечувствительны к электромагнитным импульсам (EMP), что важно для критической инфраструктуры.

Визуальная индикация и ручное управление. Многие современные модели оснащены механическим индикатором состояния и кнопкой принудительного срабатывания («тест-кнопка»). Это существенно упрощает пусконаладочные работы и поиск неисправностей в шкафах автоматики.

Примеры из реальной жизни: где реле спасает ситуацию


• Системы отопления частных домов: Реле управляет мощным ТЭНом электрокотла. В случае аварии и короткого замыкания в ТЭНе, реле физически разорвет цепь, в то время как полупроводниковый ключ мог бы «спечься» и оставить котел включенным, что привело бы к пожару.

• Лифтовое оборудование: Реле обеспечивают логику безопасности, контролируя закрытие дверей и положение кабины. Надежность механического контакта здесь является стандартом, подтвержденным десятилетиями эксплуатации.

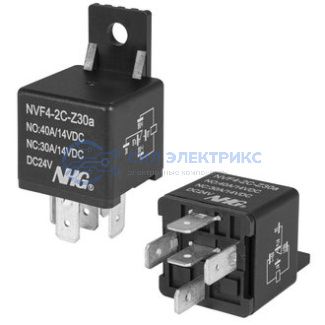

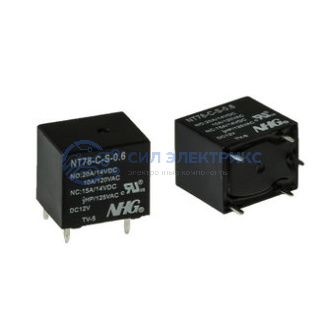

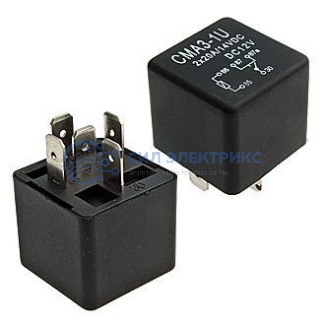

• Автомобильная электроника: Обычное автомобильное реле включает фары или сигнал. Оно способно работать в условиях экстремальных температур под капотом (от -40 до +100 °C), где бытовая электроника быстро деградирует.




Недостатки электромагнитного реле и ограничения применения

Объективность требует признания физических ограничений электромеханической технологии, которые обуславливают сферы, где использование реле нецелесообразно.

Механический износ и ограниченный ресурс. Реле имеет подвижные части, которые со временем изнашиваются. Срок службы обычно ограничен 100 000 – 1 000 000 циклов под нагрузкой. Если ваша система требует переключений каждую секунду (например, ШИМ-управление нагревателем), классическое реле выйдет из строя за несколько месяцев.

Эрозия контактов и дугообразование. При разрыве мощной нагрузки между контактами возникает электрическая дуга, которая «выжигает» металл. Со временем это приводит к подгоранию контактов или их «привариванию». Это требует регулярного технического обслуживания и осмотра.

Низкое быстродействие. Время срабатывания электромагнитного реле составляет 5–20 миллисекунд. В высокоскоростных цифровых интерфейсах или системах защиты от сверхтоков этого времени может быть недостаточно.

Акустический шум и вибрация. Щелчки при работе реле могут быть нежелательны в офисных или жилых помещениях. Также сильные внешние вибрации могут вызвать ложное срабатывание или «дребезг» контактов, что недопустимо в авиации или на железнодорожном транспорте без использования специальных вибростойких серий.

Где и как лучше электромагнитное реле купить

СИЛ Электрикс — поставщик электронных компонентов и электротехнической продукции. Мы помогаем заказчикам создавать новые проекты и услуги с помощью электроники и электротехники.

Советы для профессиональных закупщиков


1. Проверка материала контактов. Перед тем как электромагнитное реле купить, уточните условия работы. Для малых токов ищут контакты с золотым покрытием (AgNi/Au). Для больших токов и индуктивных нагрузок — сплавы серебра с оксидом олова (AgSnO2), обладающие высокой дугостойкостью.

2. Параметр MTBF (наработка на отказ). Всегда запрашивайте у поставщика данные о механической и электрической износостойкости.

3. Наличие защитных цепей. Для работы в связке с ПЛК выбирайте модели со встроенным защитным диодом (для DC) или варистором (для AC), которые гасят всплески напряжения самоиндукции при отключении катушки.

4. Логистика и сертификация. Убедитесь в наличии сертификатов EAC и соответствия техническим регламентам таможенного союза. Покупка у официальных дистрибьюторов гарантирует отсутствие подделок, которые часто встречаются на вторичном рынке и могут иметь некачественную медь в катушках или токсичный пластик корпуса.


Электромагнитное реле остается классикой промышленной автоматизации, сочетая в себе простоту конструкции, надежность гальванической развязки и исключительную универсальность. Несмотря на появление более совершенных полупроводниковых аналогов, электромеханические устройства продолжают удерживать лидерство в силовых цепях, системах безопасности и бюджетных решениях благодаря своей стойкости к перегрузкам и прозрачности диагностики.

Принимая решение электромагнитное реле купить, технический специалист должен руководствоваться балансом между требуемым ресурсом системы и условиями эксплуатации. Тщательный подбор параметров контактной группы и учет особенностей коммутируемой нагрузки позволяют создавать инженерные шедевры, работающие десятилетиями. В мире, стремящемся к полной цифровизации, старое доброе реле остается тем самым «железным» гарантом надежности, который не подведет в критическую минуту.
