В мире современной электроники, где частоты переключения измеряются десятками и сотнями килогерц, стандартные полупроводниковые компоненты часто становятся «узким горлышком». Традиционные выпрямительные диоды, прекрасно справляющиеся с частотой 50 Гц в бытовой розетке, оказываются беспомощными в импульсных блоках питания, инверторах и системах управления двигателями. Здесь на сцену выходят диоды быстровосстанавливающиеся (Fast Recovery Diodes, FRD) — специализированные полупроводниковые приборы, без которых невозможен прогресс в силовой технике и телекоммуникациях.

Для инженеров, разработчиков и руководителей отделов закупок понимание специфики этих компонентов является залогом создания надежного и эффективного оборудования. В данной статье мы проведем подробный академический разбор физики процессов, преимуществ и областей применения этих высокотехнологичных приборов. Мы также обсудим, почему качественные компоненты в этой категории стоят дороже и почему эта цена является оправданной инвестицией в долговечность систем.

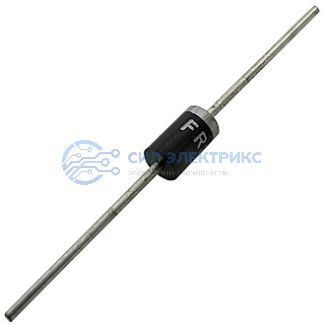

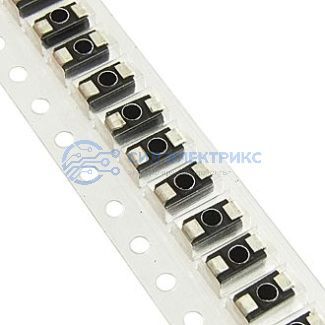

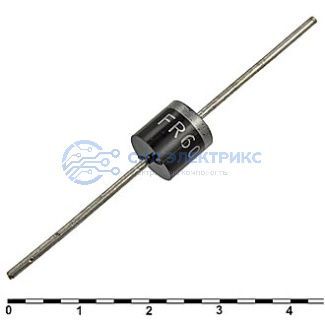

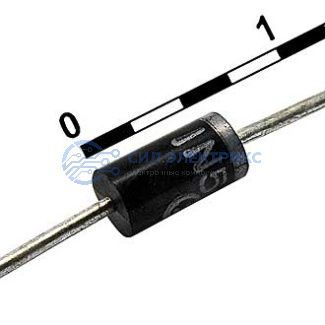

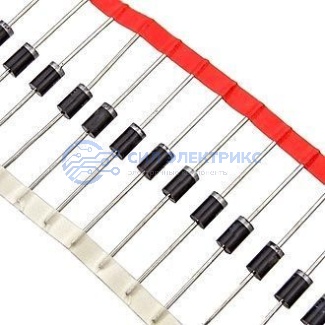

Диоды быстровосстанавливающиеся: что это такое и для чего они нужны?

По своей сути, диод — это «обратный клапан» для электрического тока. Однако в реальном мире полупроводников переход из состояния проводимости в состояние блокировки тока не происходит мгновенно. Диоды быстровосстанавливающиеся — это класс диодов, которые оптимизированы для минимального времени перехода из открытого состояния в закрытое.

Проблема инерционности

Когда через обычный диод течет ток в прямом направлении, в области p-n перехода накапливаются неосновные носители заряда (дырки в n-области и электроны в p-области). Если мы резко приложим обратное напряжение, диод не закроется сразу. Накопленные заряды должны либо рекомбинировать, либо «вытечь» обратно под действием электрического поля. В течение этого короткого промежутка времени через диод течет обратный ток. Это явление называется процессом обратного восстановления.

Зачем нужны именно быстровосстанавливающиеся модели?

У обычных диодов (например, серии 1N4007) время обратного восстановления (t_rr) может составлять несколько микросекунд. В высокочастотных схемах, где цикл переключения длится меньше этого времени, обычный диод просто не будет успевать закрываться. Это приведет к:

Огромным потерям энергии на нагрев;
Риску короткого замыкания в моменты переключения;
Выходу из строя силовых транзисторов (IGBT или MOSFET);
Возникновению мощных электромагнитных помех.

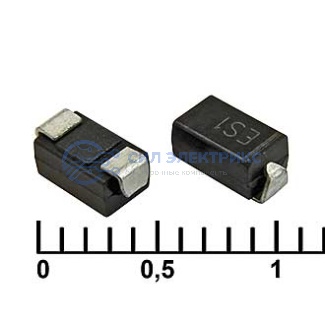

Диоды быстровосстанавливающиеся решают эту проблему, имея t_rr в диапазоне от сотен до десятков наносекунд (в категории Ultra-Fast). Это достигается за счет специального легирования полупроводника (например, золотом или платиной), что создает дополнительные центры рекомбинации зарядов и ускоряет «очистку» перехода.

Принципы работы диодов быстровосстанавливающихся: физика процесса

Для специалиста важно понимать не только внешние параметры, но и внутреннюю динамику процесса восстановления. Весь цикл t_rr можно разделить на две фазы: t_a и t_b.

Фаза накопленного заряда

В момент смены полярности ток в диоде начинает падать и переходит через ноль в отрицательную область. Фаза t_a — это время, в течение которого накопленные носители заряда покидают область перехода. В этот момент диод все еще проводит ток, но уже в обратном направлении. Величина накопленного заряда (Q_rr) определяет амплитуду обратного тока.

Фаза спада тока и мягкость восстановления

Фаза t_b — это время, за которое обратный ток спадает до нуля, и диод окончательно приобретает запирающие свойства. Здесь крайне важен параметр «мягкости» (softness).

Резкое восстановление (Snappy): Ток обрывается мгновенно. Это вызывает колоссальные скачки напряжения (L*di/dt), которые могут пробить изоляцию или вывести из строя электронику.
Мягкое восстановление (Soft): Ток спадает плавно. Это снижает уровень помех и защищает схему. Современные диоды быстровосстанавливающиеся проектируются именно с акцентом на мягкость восстановления.

Именно сложность достижения баланса между сверхкоротким временем восстановления и его мягкостью делает эти компоненты сложными в производстве и, как следствие, более дорогими по сравнению со стандартными выпрямителями.

Диоды быстровосстанавливающиеся: кому могут понадобиться?

Потребность в таких компонентах возникает во всех сферах, где требуется преобразование электрической энергии на высоких частотах.

Промышленная автоматика и инверторы

В современных частотно-регулируемых приводах (ЧРП), управляющих мощными электродвигателями, используются инверторные мосты. В них диоды быстровосстанавливающиеся работают как обратные (flyback) диоды, защищая ключи от ЭДС самоиндукции двигателя. Здесь требуется высокая надежность и способность выдерживать огромные импульсные токи.

Сварочное оборудование

Современные сварочные инверторы работают на частотах 30–100 кГц. В выходном выпрямителе такого аппарата могут стоять только быстровосстанавливающиеся диоды. Использование других типов компонентов приведет к моментальному перегреву и взрыву аппарата.

Автомобильная электроника и электротранспорт

В бортовых зарядных устройствах электромобилей (On-Board Chargers) и в преобразователях DC/DC эффективность является приоритетом номер один. Каждый ватт тепла, рассеянный на диоде, — это потерянный запас хода автомобиля. Поэтому здесь применяются «лучшие и самые дорогие» компоненты с минимальными потерями на переключение.

Серверные блоки питания и телекоммуникации

Стандарты энергоэффективности (например, 80 PLUS Titanium) требуют КПД выше 96%. Достичь таких показателей без применения Ultra-Fast диодов в корректорах коэффициента мощности (PFC) и выходных каскадах просто невозможно.

Практические преимущества использования качественных диодов

При покупке электронных компонентов всегда велик соблазн сэкономить. Однако в случае с силовыми полупроводниками эта стратегия часто ведет к убыткам. Почему стоит выбирать топовые диоды быстровосстанавливающиеся?

Снижение тепловыделения: Меньшее время восстановления означает меньше энергии, превращающейся в тепло при каждом цикле переключения. Это позволяет использовать радиаторы меньшего размера или вовсе отказаться от активного охлаждения.
Повышение надежности: Перегрев — главный враг полупроводников. Снижая температуру кристалла, мы экспоненциально увеличиваем срок службы устройства (правило Аррениуса).
Минимизация ЭМП (EMI): Качественные диоды с мягким восстановлением генерируют меньше высокочастотного шума. Это упрощает сертификацию оборудования по электромагнитной совместимости и позволяет сэкономить на входных фильтрах.
Работа на высоких напряжениях: В отличие от диодов Шоттки, которые ограничены напряжением (обычно до 200В), быстровосстанавливающиеся диоды могут работать при напряжениях 600В, 1200В и выше, что критично для промышленного оборудования.

Объективный взгляд на стоимость

Да, профессиональные быстровосстанавливающиеся диоды стоят дороже стандартных выпрямительных мостов. Разница в цене обусловлена использованием более чистого кремния, легированием драгоценными металлами и сложным многоступенчатым тестированием каждой партии.

Правда заключается в том, что это «самый лучший» выбор для любого серийного изделия. Стоимость замены одного вышедшего из строя инвертора из-за дешевого диода в сотни раз превышает экономию при закупке компонентов. Для компании-производителя репутация надежного поставщика строится на качестве таких «невидимых» деталей.

Диоды быстровосстанавливающиеся — это высокоточные инструменты силовой электроники. Они позволяют технике работать быстрее, тише и эффективнее. В условиях глобального тренда на энергосбережение и миниатюризацию, роль этих компонентов будет только расти.

Для профессионала выбор диода — это не просто поиск по цене и току. Это глубокий анализ времени восстановления, заряда восстановления и мягкости характеристики. Инвестируя в качественные полупроводники, вы инвестируете в отсутствие рекламаций, лояльность клиентов и технологическое лидерство вашего продукта на рынке. В мире, где частота — это жизнь электроники, быстрота восстановления становится решающим фактором успеха.
