Интерфейсные модули реле

Интерфейсные модули реле: технологический анализ, классификация и промышленное применение в современных системах автоматизации

В условиях современной индустриальной трансформации и перехода к концепции «Индустрия 4.0», эффективность производственных процессов напрямую зависит от надежности и точности взаимодействия между управляющими компонентами и исполнительными механизмами. Центральным связующим звеном в этой иерархии выступают интерфейсные модули реле. Эти устройства обеспечивают не только передачу сигналов, но и критически важную гальваническую развязку, защиту дорогостоящего оборудования и согласование различных уровней напряжения. Для инженеров, проектировщиков и специалистов по закупкам понимание нюансов функционирования этих модулей является необходимым условием для создания отказоустойчивых систем. В данной статье мы проведем всесторонний академический разбор данной технологии, рассмотрим её видовое многообразие и практическую значимость для современного бизнеса.

Что такое интерфейсные модули реле и почему они важны?

С технической точки зрения, интерфейсный релейный модуль представляет собой функционально законченное устройство, предназначенное для электрической изоляции и усиления сигналов между логическими контроллерами (ПЛК) и периферийным оборудованием (датчиками, клапанами, электродвигателями). В промышленной среде управляющие сигналы обычно оперируют низкими токами и напряжениями (например, 24 В постоянного тока), в то время как исполнительные устройства могут требовать коммутации токов большой силы или переменных напряжений бытовой и промышленной сети (230 В или 400 В).

Важность использования данных компонентов обусловлена тремя фундаментальными аспектами:


• Гальваническая развязка: Отсутствие прямого электрического контакта между цепью управления и цепью нагрузки исключает риск повреждения центрального процессора ПЛК при возникновении короткого замыкания или импульсного перенапряжения на стороне исполнительного механизма.

• Согласование уровней сигнала: Интерфейсные модули позволяют объединять компоненты, работающие на разных стандартах напряжения (AC/DC), создавая единую когерентную систему управления.

• Модульность и ремонтопригодность: В случае выхода из строя коммутирующего элемента, замене подлежит лишь конкретный модуль, что значительно дешевле и быстрее, чем замена целого модуля вывода контроллера.


Для компаний, ориентированных на минимизацию простоев оборудования, решение своевременно интерфейсные модули реле становится стратегической инвестицией в стабильность производства.

Многообразие типов и видов интерфейсных модулей реле

Рынок промышленной электроники предлагает широкий спектр релейных интерфейсов, каждый из которых оптимизирован под конкретные физические условия и эксплуатационные требования. Классификацию можно провести по нескольким ключевым признакам.

1. По принципу действия: Электромеханические vs Твердотельные

Электромеханические реле (EMR) используют катушку индуктивности и подвижные контакты. Их преимуществом является высокая нагрузочная способность, возможность коммутации как переменного, так и постоянного тока, а также визуальная и акустическая индикация срабатывания. Однако они имеют ограниченный механический ресурс и чувствительны к вибрациям.

Твердотельные реле (SSR) базируются на полупроводниковых технологиях (оптронах, тиристорах). Они лишены подвижных частей, что обеспечивает практически неограниченный ресурс переключений, бесшумность и сверхвысокую скорость работы. Твердотельные интерфейсные модули реле незаменимы в задачах с высокой частотой коммутации, например, при ШИМ-управлении нагревательными элементами.

2. По конструктивному исполнению

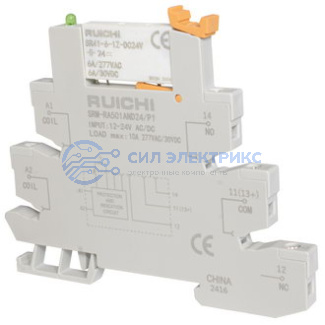

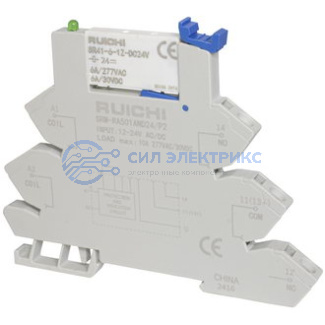

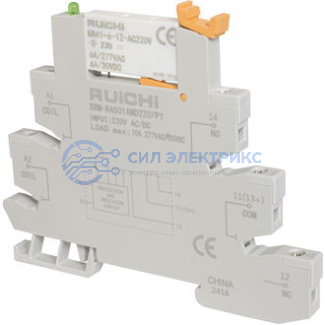

Современным стандартом являются так называемые «Slim» или «Ultra-slim» модули. Их ширина на DIN-рейке составляет всего 6.2 мм, что позволяет значительно экономить пространство в электротехнических шкафах. Для систем с высокой плотностью монтажа это преимущество становится решающим при проектировании компактных распределительных щитов.

3. По материалу контактов

Выбор материала контактной группы определяет долговечность модуля при работе с определенными типами нагрузок. Например, сплавы серебра с оксидом олова (AgSnO2) устойчивы к пусковым токам двигателей, в то время как позолоченные контакты идеальны для коммутации слабых сигналов (сухой контакт), так как золото не окисляется и обеспечивает минимальное переходное сопротивление.

Преимущества использования интерфейсных модулей реле

Переход от прямого подключения нагрузок к контроллеру к использованию интерфейсных промежуточных звеньев дает ряд неоспоримых преимуществ, которые проявляются на всех этапах жизненного цикла системы автоматизации.

Экономическая целесообразность в долгосрочной перспективе. Хотя первоначальные затраты на закупку дополнительных модулей выше, стоимость владения системой снижается. Замена одного реле в случае аварии обходится в десятки раз дешевле, чем ремонт дорогостоящего дискретного модуля вывода ПЛК. Кроме того, интерфейсные модули часто оснащаются защитными диодами (для DC) или варисторами (для AC), которые гасят паразитные выбросы энергии при отключении индуктивных нагрузок.

Гибкость проектирования. С помощью интерфейсных модулей можно легко изменять логику системы, добавляя «сухие контакты» для связи с другими системами (например, пожарной сигнализацией или диспетчеризацией), не меняя архитектуру контроллера.

Удобство диагностики. Большинство современных модулей оснащены светодиодными индикаторами состояния. Это позволяет техническому персоналу мгновенно локализовать неисправность: если светодиод горит, значит, сигнал с контроллера приходит, и проблему следует искать в силовой цепи или в самом реле.

Практические примеры из реальной жизни

Рассмотрим несколько сценариев, где применение интерфейсных реле является критически важным.

Сценарий А: Системы очистки сточных вод

В таких системах контроллер управляет мощными насосами и электромагнитными клапанами. Индуктивные нагрузки при выключении генерируют обратные скачки напряжения, способные вывести из строя электронику. Используя интерфейсные модули реле с интегрированными цепями подавления помех, инженеры обеспечивают надежную изоляцию ПЛК от агрессивной электрической среды силовой части установки.

Сценарий Б: Линии упаковки пищевых продуктов

Здесь требуется высокая частота срабатываний (сотни раз в минуту). В этом случае применяются твердотельные интерфейсные модули. Отсутствие механического износа контактов позволяет линии работать годами без остановки на сервисное обслуживание релейного блока, что критично для скоропортящейся продукции.

Сценарий В: Системы «Умное здание» и освещение

Для управления освещением в торговых центрах используются контроллеры с выходом 24 В. Однако лампы питаются от сети 230 В. Интерфейсный модуль реле здесь выступает в роли «переводчика» уровней напряжения, позволяя слаботочной автоматике управлять мощными группами светодиодных светильников.

Недостатки интерфейсных модулей реле и когда их использование может быть нецелесообразным

Несмотря на универсальность, существуют ситуации, в которых применение релейных интерфейсов может иметь негативные последствия или быть избыточным.

Ограничение по коммутируемому току. Интерфейсные модули обычно рассчитаны на токи до 6–10 А. Если требуется управление мощными нагревателями или двигателями с прямым пуском, реле может не выдержать дугового разряда. В таких случаях необходимо использовать контакторы, для которых интерфейсное реле будет лишь промежуточным звеном управления катушкой.

Проблема токов утечки. Твердотельные реле (SSR) в закрытом состоянии могут иметь небольшие токи утечки. Это может привести к тому, что высокочувствительные нагрузки (например, маломощные светодиодные индикаторы) будут слабо светиться даже в выключенном состоянии. В таких специфических цепях лучше использовать классические электромеханические модули.

Габариты в экстремально малых пространствах. В некоторых встроенных системах (OEM-решениях) установка дополнительных модулей на DIN-рейку невозможна из-за отсутствия места. В таких случаях инженеры вынуждены использовать реле, распаянные непосредственно на плате управления, жертвуя модульностью ради компактности.

Частотный предел. Электромеханические модули имеют физический предел скорости срабатывания (обычно 10–20 Гц). Если задача требует коммутации с частотой килогерц, стандартные интерфейсные модули реле будут бесполезны, и потребуется переход на полностью полупроводниковые схемы управления.

Как выбрать и где купить интерфейсные модули реле?

При закупке оборудования для профессиональных нужд необходимо руководствоваться не только ценой, но и совокупностью технических характеристик. Основные критерии выбора включают:


• Напряжение катушки: Должно строго соответствовать выходу вашего ПЛК (обычно 12, 24 или 230 В).

• Тип нагрузки: Активная (ТЭНы) или индуктивная (двигатели, катушки). Для последней обязателен выбор реле с защитными цепями.

• Сертификация: Для экспорта оборудования могут потребоваться сертификаты UL, CSA или соответствие директивам CE.

• Сменность элемента: Предпочтительнее выбирать модули, где само реле вставляется в розетку (колодку), что позволяет заменять его без отсоединения проводов.


Для гарантированного качества рекомендуется интерфейсные модули реле приобретать у СИЛ Электрикс — поставщика электронных компонентов и электротехнической продукции.

Интерфейсные модули реле остаются фундаментальным компонентом промышленной автоматизации, несмотря на развитие интегральных технологий. Их роль в обеспечении безопасности, гибкости и масштабируемости систем трудно переоценить. Сочетая в себе функции защиты и преобразования сигналов, они позволяют объединять чувствительную микропроцессорную технику с грубой силой исполнительных механизмов.

Объективный анализ показывает, что выбор конкретного типа модуля — будь то электромеханическое устройство для мощных нагрузок или твердотельное для высокоскоростных процессов — должен основываться на тщательном расчете рабочих параметров. Инвестируя в качественные интерфейсные модули реле, компании обеспечивают себе спокойствие в вопросах эксплуатации и уверенность в долговечности своих инженерных решений.
