Диоды-варикапы: полное руководство по выбору, применению и принципам работы

В современном мире электроники, где миниатюризация и точность управления частотой стали краеугольными камнями прогресса, существует один полупроводниковый компонент, который часто остается в тени более известных транзисторов или процессоров, но при этом выполняет критически важную роль. Речь идет о варикапах. Эти уникальные диоды коренным образом изменили подход к проектированию радиочастотных схем, систем беспроводной связи и телевизионной техники. В данной статье мы подробно разберем, что представляют собой эти устройства, как они работают и почему предприятиям и инженерам по всей стране сегодня так важно качественные диоды варикапы купить для своих проектов.

Введение в мир полупроводниковой емкости

С самого начала развития радиотехники перед инженерами стояла задача: как дистанционно и плавно изменять частоту настройки колебательного контура? Раньше для этого использовались громоздкие переменные конденсаторы с воздушным или твердым диэлектриком, где изменение емкости достигалось механическим поворотом пластин. Однако с приходом эры полупроводников возникла потребность в твердотельном аналоге — устройстве, емкостью которого можно было бы управлять простым изменением электрического напряжения.

Именно так появились варикапы (от английского variable — переменный и capacitance — емкость). Это специализированные диоды, работа которых основана на зависимости барьерной емкости p-n перехода от величины приложенного к нему обратного напряжения. Сегодня без них невозможно представить ни один современный смартфон, Wi-Fi роутер или систему спутниковой связи.

Диоды варикапы: что это такое и для чего они нужны?

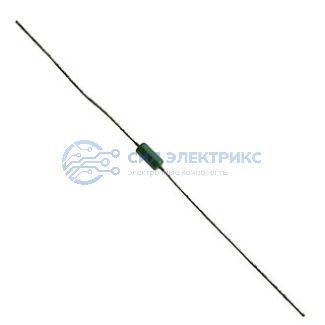

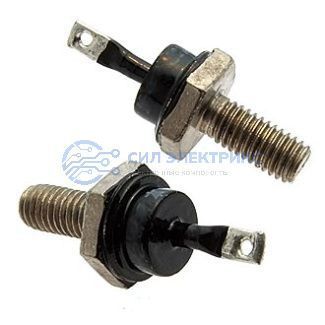

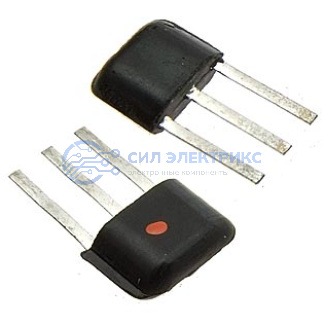

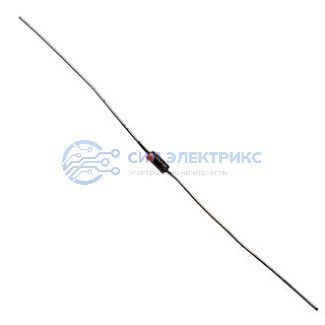

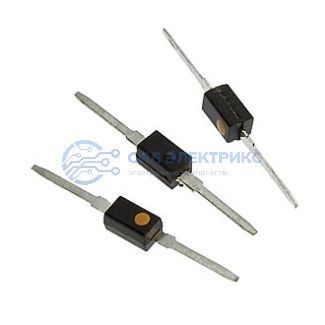

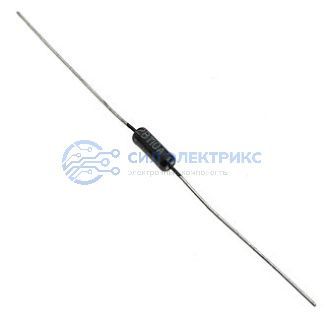

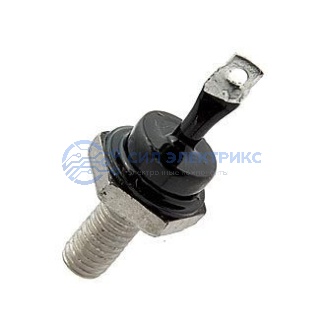

Варикап — это полупроводниковый диод, обладающий значительной и нормированной емкостью электронно-дырочного перехода, которая может изменяться в широких пределах под воздействием внешнего электрического поля. В отличие от обычных выпрямительных диодов, где емкость является паразитным и нежелательным параметром, в варикапах она — основной рабочий инструмент.

Зачем они нужны в современной технике?

Основное назначение варикапа — служить управляемым конденсатором в электрических цепях. Это свойство открывает колоссальные возможности для автоматизации и дистанционного управления радиоэлектронной аппаратурой. Вот ключевые функции, которые выполняют варикапы:

• Частотная настройка: Изменение резонансной частоты колебательных контуров в приемниках и передатчиках без использования механических узлов.
• Частотная модуляция: Создание сигналов с изменяющейся частотой, что необходимо для передачи аудио- и видеоинформации.
• Фазовая манипуляция: Управление фазой сигнала в фазовращателях.
• Умножение частоты: Работа в составе параметрических усилителей и генераторов гармоник.

Благодаря отсутствию движущихся частей, варикапы обладают практически неограниченным ресурсом работы, высокой надежностью и способностью работать в условиях сильных вибраций и перегрузок, где механические конденсаторы вышли бы из строя.

Принципы работы диодов варикапов

Чтобы понять, как работает варикап, необходимо вспомнить основы физики полупроводников. Любой диод состоит из двух областей: p-типа (положительно заряженной) и n-типа (отрицательно заряженной). На их стыке образуется p-n переход.

Физика процесса

Когда к варикапу прикладывается обратное напряжение (плюс к n-области, минус к p-области), носители заряда (электроны и дырки) начинают "разбегаться" от места стыка. В результате образуется обедненный слой, лишенный свободных носителей заряда, который обладает высоким сопротивлением и диэлектрическими свойствами.

Этот обедненный слой фактически превращается в диэлектрик, а области полупроводника с хорошей проводимостью по обе стороны от него — в обкладки конденсатора. Емкость такого "конденсатора" определяется формулой:

C = ε * S / d

Где:

• ε — диэлектрическая проницаемость материала;
• S — площадь p-n перехода;
• d — ширина обедненного слоя.

Самое интересное происходит при изменении напряжения. Чем выше обратное напряжение, тем шире становится обедненный слой (увеличивается расстояние d). Согласно формуле, при увеличении d общая емкость C уменьшается. Таким образом, подавая на диод напряжение от 1 до 30 вольт (в среднем), мы можем плавно и точно менять его емкость.

Вольт-фарадная характеристика (ВФХ)

Ключевым параметром варикапа является его вольт-фарадная характеристика — график зависимости емкости от приложенного напряжения. Для качественных изделий эта зависимость должна быть стабильной и предсказуемой. Инженеры при проектировании устройств обращают внимание на крутизну этой характеристики, чтобы обеспечить максимальный диапазон перестройки частоты при минимальном изменении управляющего напряжения.

Основные характеристики варикапов

При выборе компонентов специалисты ориентируются на ряд технических параметров, определяющих эффективность работы схемы:

1. Номинальная емкость (Cн): Значение емкости при определенном (обычно небольшом) обратном напряжении.
2. Коэффициент перекрытия по емкости (Kc): Отношение максимальной емкости к минимальной при изменении напряжения в заданном диапазоне. Чем выше этот коэффициент, тем шире диапазон частот, на которые можно настроить устройство.
3. Добротность (Q): Отношение реактивного сопротивления варикапа к его активному сопротивлению потерь. Высокая добротность критически важна для минимизации потерь энергии в колебательном контуре и обеспечения избирательности приемника.

4. Максимально допустимое обратное напряжение (Uобр max): Напряжение, при котором может произойти электрический пробой перехода.

5. Температурный коэффициент емкости (ТКЕ): Показывает, насколько сильно емкость прибора дрейфует при изменении температуры окружающей среды.


Преимущества использования варикапов в промышленности и связи

Переход от механической настройки к электронной с использованием варикапов дал промышленности ряд неоспоримых преимуществ:

1. Компактность и интеграция

Современные варикапы выпускаются в миниатюрных корпусах для поверхностного монтажа (SMD), размеры которых могут составлять доли миллиметра. Это позволяет создавать сверхкомпактные устройства, такие как фитнес-трекеры или модули беспроводной связи, что было бы невозможно при использовании переменных конденсаторов.

2. Высокая скорость работы

Электронное управление позволяет изменять емкость практически мгновенно (за наносекунды). Это необходимо для систем сканирования частот, быстрой перестройки каналов связи и работы современных протоколов передачи данных, использующих частотную адаптацию.

3. Отсутствие механического износа

Твердотельные компоненты не имеют трущихся частей. Это означает, что параметры устройства не изменятся через 10 лет эксплуатации, в то время как механические контакты могут окисляться, истираться и накапливать пыль, что приводит к появлению "шумов" при настройке.

4. Устойчивость к внешним воздействиям

Варикапы идеально подходят для работы в авиации, космосе и на промышленном производстве. Они не чувствительны к вибрациям, которые в случае с механическими конденсаторами вызывали бы "микрофонный эффект" и искажение сигнала.

Диоды варикапы: кому могут понадобиться?

Сфера применения этих приборов охватывает практически все направления современной электроники. Понимание того, где именно требуются эти компоненты, помогает компаниям вовремя диоды варикапы купить для обеспечения бесперебойного производственного цикла.

1. Производители телекоммуникационного оборудования

Компании, создающие базовые станции сотовой связи, Wi-Fi адаптеры и системы спутникового интернета, являются основными потребителями варикапов. Здесь диоды используются в составе синтезаторов частоты с фазовой автоподстройкой (ФАПЧ или PLL), обеспечивая стабильность сигнала.

2. Оборонно-промышленный комплекс (ОПК)

В военной технике варикапы применяются в системах радиолокации, средствах радиоэлектронной борьбы (РЭБ) и защищенных каналах связи. Требования к таким компонентам выше — они должны работать в экстремальных температурных диапазонах и обладать повышенной радиационной стойкостью.

3. Автомобильная промышленность

Современный автомобиль — это сложный программно-аппаратный комплекс. Варикапы присутствуют в мультимедийных системах, датчиках давления в шинах (передающих данные по радиоканалу) и в системах бесключевого доступа.

4. Медицинское приборостроение

Высокочастотное медицинское оборудование, такое как аппараты МРТ или системы ультразвуковой диагностики, требует прецизионного управления сигналом, где варикапы играют роль элементов точной подстройки резонансных цепей.

5. Научно-исследовательские институты и лаборатории

При разработке прототипов новых устройств, от квантовых компьютеров до систем "умного города", ученым и инженерам постоянно требуются надежные полупроводниковые компоненты для экспериментов и создания эталонных приборов.

Объективный взгляд: есть ли недостатки?

Несмотря на массу достоинств, профессионалы должны учитывать и с пецифические особенности варикапов. Во-первых, они обладают относительно невысоким динамическим диапазоном по сравнению с некоторыми другими решениями. Во-вторых, их параметры могут зависеть от температуры, что требует введения в схему цепей термокомпенсации. Однако современные технологии производства позволяют свести эти недостатки к минимуму, делая варикапы лучшим выбором в 95% случаев радиочастотного проектирования.

Практические советы по выбору варикапов

Если перед вашей организацией стоит задача закупки компонентов, следует обратить внимание на следующие аспекты:


• Проверка подлинности: На рынке электроники встречается контрафакт. Важно сотрудничать только с проверенными поставщиками, которые могут предоставить сертификаты соответствия и техническую документацию (DataSheet).

• Соответствие техзаданию: Не стоит покупать варикапы "с запасом" по всем параметрам. Например, выбор модели с избыточно высоким напряжением пробоя может привести к снижению добротности в рабочем диапазоне.

• Тип корпуса: Убедитесь, что выбранный форм-фактор (например, SOT-23 или SOD-323) совместим с вашим производственным оборудованием для автоматического монтажа.


Когда вы решили диоды варикапы купить, всегда уточняйте наличие складских остатков и сроки поставки, особенно если речь идет об импортных компонентах, которые могут иметь длительный цикл производства.

Диоды-варикапы — это яркий пример того, как глубокое понимание физических процессов в полупроводниках позволило создать элегантное и эффективное решение сложной инженерной задачи. Они стали незаменимым связующим звеном между цифровым миром управления и аналоговым миром радиоволн. От крошечных потребительских гаджетов до сложнейших космических аппаратов — варикапы обеспечивают точность, надежность и гибкость настройки, которые необходимы в XXI веке.

Для профессионалов и компаний, стремящихся создавать конкурентоспособную продукцию, правильный выбор и своевременная закупка этих компонентов являются залогом успешной реализации любого технического проекта. Развитие технологий производства варикапов продолжается: появляются новые материалы (например, на основе арсенида галлия), которые позволяют работать на еще более высоких частотах, открывая дорогу эре 6G и продвинутым системам интернета вещей (IoT).

Инвестируя в качественные компоненты сегодня, вы обеспечиваете стабильную работу своих устройств завтра, сохраняя лидирующие позиции на рынке высоких технологий.
