Динисторы

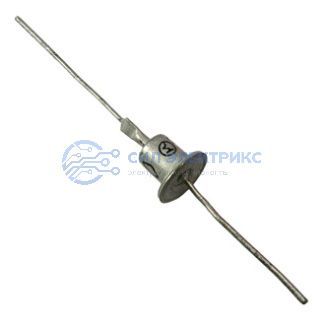

Динистор: невидимый дирижер силовой электроники

В современной силовой электронике существует огромное количество полупроводниковых приборов, каждый из которых выполняет свою строго определенную роль. Одни отвечают за усиление сигнала, другие — за его преобразование, третьи — за защиту цепей от перегрузок. Однако среди этого многообразия есть компоненты, которые отличаются удивительной простотой конструкции при колоссальной функциональной значимости. Одним из таких «фундаментальных» приборов является динистор.

Для инженеров, разработчиков промышленной автоматики и специалистов по снабжению понимание работы динистора — это ключ к созданию надежных пусковых схем, диммеров и защитных узлов. В данной статье мы проведем подробный академический разбор этого представителя семейства тиристоров, рассмотрим его внутреннюю физику, области практического применения и разберемся, где сегодня можно динистор купить с гарантией качества и долговечности.

Что такое динистор: Физика и принцип действия

С академической точки зрения, динистор (или неуправляемый тиристор) представляет собой полупроводниковый прибор с четырехслойной структурой типа p-n-p-n. В отличие от своего ближайшего родственника — тринистора (обычного тиристора) — динистор имеет только два вывода: анод и катод. У него отсутствует управляющий электрод, что и определяет его уникальный способ переключения.

Принцип работы динистора основан на использовании его вольт-амперной характеристики (ВАХ), которая имеет S-образную форму. Процесс функционирования можно разделить на три ключевые стадии:


• Состояние закрытия: При подаче прямого напряжения (плюс на анод, минус на катод) два крайних p-n перехода смещены в прямом направлении, а средний — в обратном. Через прибор протекает лишь незначительный ток утечки, и динистор обладает очень высоким сопротивлением.

• Пробой (Включение): Когда напряжение на аноде достигает критического значения, называемого напряжением включения (Uвкл), в среднем переходе начинается процесс лавинного размножения носителей заряда. Благодаря положительной обратной связи внутри четырехслойной структуры, прибор лавинообразно открывается.

• Состояние проводимости: После открытия сопротивление динистора падает до долей Ома. Теперь он пропускает значительный ток, а падение напряжения на нем составляет всего 1–2 Вольта.


Важнейшей особенностью является то, что динистор остается открытым до тех пор, пока ток через него не упадет ниже определенного порога — тока удержания. Как только ток снижается, прибор автоматически закрывается и снова готов к циклу ожидания напряжения пробоя.

Многообразие типов и видов динисторов

Несмотря на кажущуюся простоту, мир динисторов достаточно разнообразен. Выбор конкретной модели зависит от того, в какой цепи — переменного или постоянного тока — будет работать устройство, и какая мощность требуется от схемы.

1. Полярные (однонаправленные) динисторы

Это классические p-n-p-n структуры, которые проводят ток только в одном направлении. В обратном направлении они ведут себя как обычные диоды в режиме блокировки. Такие компоненты часто используются в схемах защиты от перенапряжения в цепях постоянного тока.

2. Симметричные динисторы (Диаки / DIAC)

Наиболее распространенный сегодня тип (например, легендарный DB3). Такой прибор можно представить как два встречно-параллельно включенных динистора в одном корпусе. Он симметрично открывается как при положительной, так и при отрицательной полуволне напряжения. Именно такие динисторы купить стремятся производители светотехники и бытовых регуляторов мощности.

3. Силовые динисторы

Специализированные приборы, рассчитанные на высокие напряжения (до нескольких киловольт) и токи. Они применяются в мощных импульсных установках, где требуется мгновенная коммутация больших энергий без использования сложных систем управления затворами.

4. Низковольтные триггер-диоды

Миниатюрные компоненты, предназначенные для формирования запускающего импульса для более мощных тиристоров или симисторов. Их основная характеристика — высокая стабильность напряжения включения и малое время нарастания импульса.

Преимущества использования динисторов в современной технике

Почему, несмотря на наличие транзисторов и микроконтроллеров, инженеры продолжают использовать динисторы? Ответ кроется в их уникальных практических преимуществах:

1. Предельная простота схемы. Динистор выполняет роль порогового элемента самостоятельно. Вам не нужно проектировать схему сравнения напряжений, источник опорного напряжения и драйвер управления. Весь узел управления превращается в одну деталь.

2. Высокая надежность и помехоустойчивость. Поскольку у динистора нет чувствительного управляющего электрода, он практически не подвержен ложным срабатываниям от электромагнитных помех. Это делает его идеальным для работы в «шумных» промышленных сетях.

3. Экономическая эффективность. Стоимость динистора значительно ниже, чем совокупная стоимость активных компонентов, способных выполнить ту же функцию. Для массового производства (например, энергосберегающих ламп или бюджетных диммеров) это решающий фактор.

4. Высокая скорость нарастания тока. Динисторы способны формировать очень крутые фронты импульсов, что необходимо для надежного «поджига» мощных силовых ключей.

5. Автономность. Прибор не требует дополнительного питания. Энергию для своего срабатывания он берет непосредственно из коммутируемой цепи.

Недостатки динисторов и ограничения их применения

Разумеется, динистор не является универсальным решением. Его использование имеет ряд ограничений:


• Фиксированное напряжение включения. В отличие от тринистора, где моментом открытия можно управлять, у динистора точка включения жестко задана параметрами кристалла при производстве. Изменить её в готовой схеме невозможно (кроме как подбором другого номинала).

• Сложность выключения в цепях постоянного тока. Как и все тиристоры, динистор трудно закрыть, если напряжение не переходит через ноль. Требуются специальные схемы принудительной коммутации или физический разрыв цепи.

• Температурная зависимость. Напряжение включения может незначительно «плавать» при сильном нагреве, что необходимо учитывать в прецизионных устройствах.

• Ограниченная частота. Процессы рекомбинации носителей в четырехслойной структуре требуют времени, поэтому динисторы не могут работать в высокочастотных инверторах (свыше нескольких десятков килогерц).


Когда использование нецелесообразно? Если вам требуется прецизионное управление моментом включения с обратной связью или работа на сверхвысоких частотах, динистор лучше заменить связкой «микроконтроллер + полевой транзистор».

Практическое применение: Где динистор незаменим?

Сфера применения динисторов огромна. Вот лишь несколько примеров, где эти компоненты работают в каждом втором устройстве:


• Электронные балласты: В КЛЛ (энергосберегающих лампах) и LED-драйверах динистор DB3 запускает автогенератор при подаче питания.

• Регуляторы яркости (Диммеры): Динистор определяет момент открытия симистора в каждой полуволне сетевого напряжения.

• Устройства зажигания: В бензоинструментах, газовых плитах и котлах динисторы используются в схемах формирования высоковольтной искры.

• Защита от перенапряжения: Динистор может выступать в роли «предохранителя», который закорачивает цепь (вызывая перегорание основной вставки) при опасном скачке напряжения в сети.


Почему надо выбрать компанию СИЛ Электрикс?

На рынке электронных компонентов сегодня представлено множество предложений, однако для серийного производства и ответственных проектов крайне важно динистор купить у поставщика, который гарантирует стабильность параметров в каждой партии. Компания СИЛ Электрикс является экспертом в поставках активных и пассивных компонентов.

Наши преимущества для клиентов:

1. Прямые контракты и аутентичность. Мы работаем с ведущими мировыми производителями полупроводников. Покупая у нас, вы защищены от «перемаркировки» и некондиционных компонентов, что критично для динисторов, где разброс напряжения включения может вывести из строя всю схему.

2. Конкурентное ценообразование. Благодаря оптимизированной логистике и большим объемам закупок, СИЛ Электрикс предлагает выгодные условия как для крупных заводов, так и для небольших конструкторских бюро.

Динистор — это яркий пример того, как элегантное инженерное решение может оставаться актуальным на протяжении десятилетий. Его простота, автономность и надежность делают его незаменимым элементом в силовой электронике. Несмотря на бурное развитие цифровых технологий, аналоговые пороговые элементы на базе p-n-p-n структур продолжают оставаться фундаментом для миллионов устройств.
