Колодка для реле: аналитический обзор технических решений, классификация и стратегическое значение в промышленной автоматизации

В современной инженерной практике, направленной на оптимизацию производственных мощностей и повышение отказоустойчивости систем управления, второстепенные, на первый взгляд, компоненты часто играют решающую роль. Одним из таких фундаментальных элементов является интерфейсная розетка, более известная в профессиональной среде как колодка для реле. Данное устройство выступает промежуточным звеном между коммутационным аппаратом и электрической цепью, обеспечивая надежную фиксацию, удобство монтажа и оперативность обслуживания. Для предприятий, стремящихся минимизировать операционные издержки и повысить уровень ремонтопригодности своего оборудования, решение своевременно колодка для реле купить в составе комплексных поставок становится важным этапом проектирования электротехнических шкафов. В рамках данной статьи мы проведем глубокое академическое исследование типов, преимуществ и специфики эксплуатации этих компонентов в современных индустриальных условиях.

Что такое колодка для реле?

С точки зрения электромеханического сопряжения, колодка для реле представляет собой специализированное монтажное основание, оснащенное контактными гнездами для установки реле и клеммными зажимами для подключения внешних проводников. Исторически электромагнитные реле монтировались методом пайки или прямого крепления, что создавало значительные трудности при необходимости их замены. Внедрение модульных колодок ознаменовало переход к концепции Plug-and-Play в промышленной автоматизации.

Важность колодки трудно переоценить по нескольким причинам. Во-первых, она обеспечивает механическую защиту контактов реле от деформаций и внешних воздействий. Во-вторых, колодка позволяет организовать структурированную кабельную разводку, что критически важно для сложных систем, содержащих сотни контрольных точек. В-третьих, использование колодок способствует гальванической развязке и защите персонала: большинство современных моделей имеют степень защиты IP20, предотвращающую случайное касание токоведущих частей. В академическом понимании, колодка — это не просто держатель, а интегральный интерфейс, определяющий топологию и надежность всей системы управления.

Многообразие типов и видов колодок для реле

Классификация колодок для реле базируется на нескольких технических параметрах, определяющих область их применения и совместимость с коммутационными аппаратами. Понимание этой типологии необходимо для эффективного подбора компонентов.

1. По способу монтажа

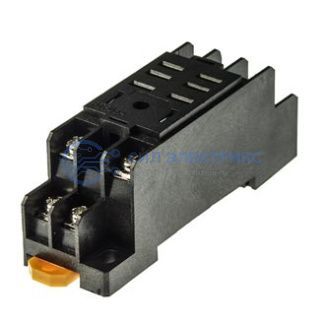

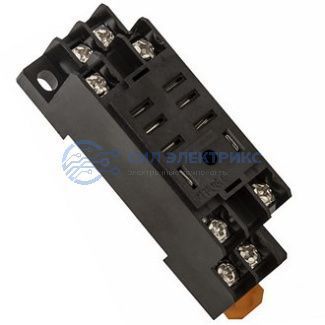

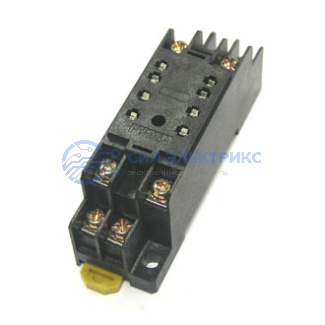

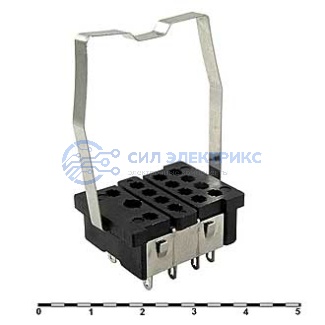

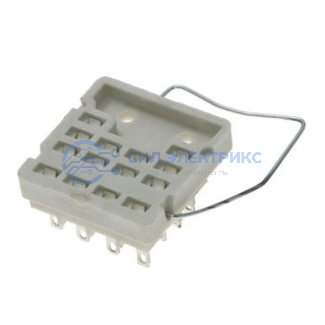

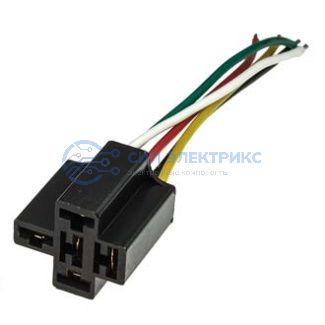

Наиболее распространенным стандартом в промышленности является монтаж на DIN-рейку (35 мм). Это позволяет быстро устанавливать и перемещать компоненты внутри электротехнического щита. Однако существуют и колодки для монтажа на печатную плату (PCB-монтаж), которые используются в серийном производстве электронных модулей, а также модели для крепления на панель с помощью винтов.

2. По типу клеммных зажимов

Этот параметр определяет скорость и надежность подключения проводников:

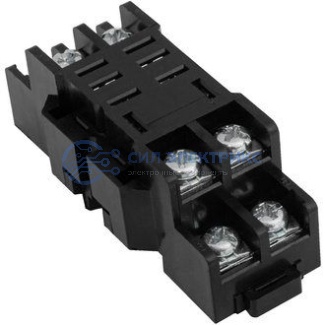

• Винтовые зажимы: Классический вариант, обеспечивающий высокое усилие прижима. Идеальны для сред с умеренной вибрацией и при использовании наконечников НШВИ.
• Пружинные зажимы: Современное решение, исключающее необходимость периодической подтяжки винтов. Пружина постоянно давит на проводник, компенсируя температурные расширения и вибрационные нагрузки. Это существенно сокращает время монтажа (до 50%).

3. По количеству и расположению контактов

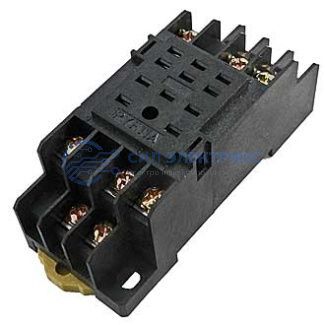

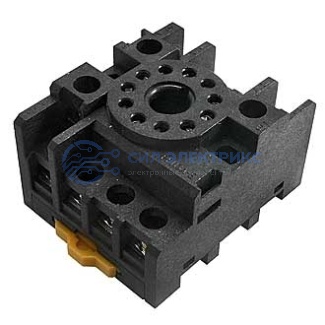

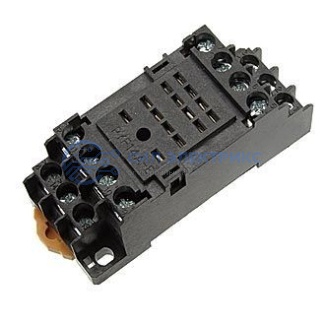

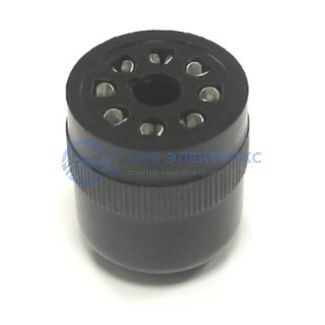

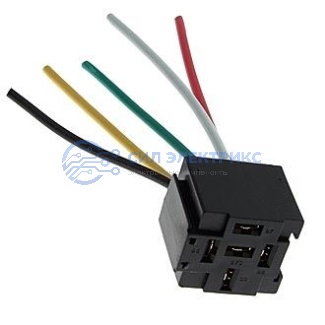

Колодки различаются по количеству пинов (штырьков), соответствующих типу реле: от компактных одноканальных решений (5-пиновые) до сложных многоканальных интерфейсов (11-пиновые для 3-х групп контактов или 14-пиновые для 4-х групп). Профессионалы знают, что колодка для реле купить которую необходимо под конкретный проект, должна строго соответствовать геометрии и шагу контактов выбранного реле.

4. По наличию дополнительных аксессуаров

Современные колодки — это модульные платформы. Они могут оснащаться слотами для установки светодиодных модулей индикации, защитных варисторов или диодных мостов, а также пазами для гребенок (перемычек), позволяющих объединять общие точки питания без лишних проводов.

Преимущества использования колодки для реле

Применение промежуточных колодок вместо прямого монтажа дает ряд стратегических преимуществ, которые можно разделить на эксплуатационные и экономические.

Максимальная скорость обслуживания. В условиях непрерывного производства минута простоя может стоить десятки тысяч условных единиц. В случае выхода реле из строя, оператор просто вынимает неисправный блок из колодки и вставляет новый. При этом не требуется отсоединять провода, проводить повторную маркировку или использовать паяльное оборудование. Это «горячая замена» в мире электромеханики.

Повышение надежности соединений. Качественная колодка изготавливается из негорючих полимеров (например, полиамида PA66) и оснащается контактами из медных сплавов с антикоррозийным покрытием. Это гарантирует стабильное переходное сопротивление в течение всего срока службы (до 15-20 лет).

Эстетика и эргономика монтажа. Использование колодок позволяет использовать стандартные системы маркировки. Каждый проводник имеет свой адрес, а колодка — четкое обозначение на схеме. Это упрощает пусконаладочные работы и последующую диагностику систем специалистами сторонних организаций.

Практический пример из реальной жизни: Рассмотрим систему управления грузовым лифтом в крупном логистическом центре. Лифт совершает тысячи циклов в сутки, что неизбежно ведет к износу контактов реле. Без использования колодок замена одного реле требовала бы остановки лифта на 30–40 минут для перепайки или переподключения 14-ти проводов. С установленной колодкой техник производит замену за 30 секунд. Экономия времени и отсутствие риска ошибки при переподключении проводов очевидны.

Недостатки колодки для реле и границы применимости

Объективный академический анализ требует рассмотрения и обратной стороны медали. В определенных условиях использование колодок может быть нецелесообразным или требовать особого внимания.

Увеличение габаритных размеров. Реле вместе с колодкой занимает значительно больше места на DIN-рейке или плате, чем реле само по себе. В компактных устройствах (например, бытовых датчиках движения или малогабаритных блоках питания) от колодок отказываются в пользу впаивания реле непосредственно в плату.

Риск окисления промежуточного контакта. Любое разъемное соединение — это дополнительная точка возможного отказа. В условиях экстремально высокой влажности или воздействия агрессивных химических паров между пинами реле и гнездами колодки может возникнуть окисление. В таких случаях рекомендуется использовать колодки с позолоченными контактами или специальные защитные составы.

Экономический фактор в массовом производстве. Если компания выпускает 100 000 однотипных плат в месяц, стоимость колодки (которая может составлять 30-50% от стоимости самого реле) становится существенной нагрузкой на себестоимость. В таких случаях прямая пайка экономически более оправдана.

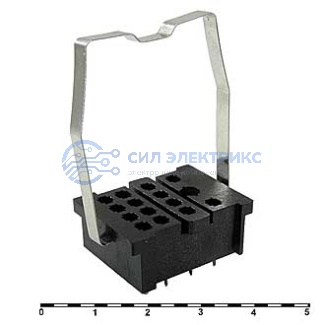

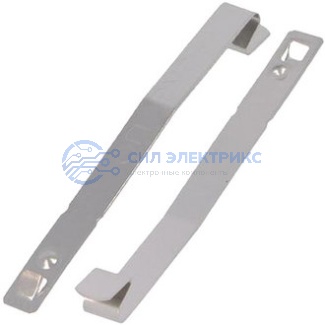

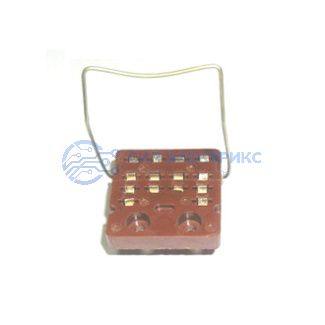

Вибрационные нагрузки. Хотя современные пружинные колодки отлично справляются с вибрацией, дешевые винтовые модели в условиях сильной тряски (например, на борту строительной техники) могут допускать ослабление фиксации самого реле в гнезде. Здесь требуются специальные удерживающие клипсы (металлические или пластиковые фиксаторы), которые часто продаются отдельно.

Стратегия выбора: на что обратить внимание при закупке

Для того чтобы колодка для реле купить с максимальной эффективностью, специалисты по снабжению и инженеры должны учитывать комплекс факторов:


• Совместимость сечения провода: Убедитесь, что клеммы колодки позволяют зажать провод нужного сечения (обычно от 0.5 до 2.5 мм²).

• Номинальный ток и напряжение: Параметры колодки должны соответствовать или превышать параметры реле. Если реле коммутирует 16А, колодка также должна быть рассчитана на этот ток, иначе произойдет перегрев и оплавление пластика.

• Материал корпуса: Предпочтение следует отдавать материалам с индексом горючести V0 по стандарту UL94.

• Наличие маркировочных площадок: Хорошая колодка имеет место для приклейки или вставки идентификационных бирок.


Рекомендуется приобретать продукцию в СИЛ Электрикс — у поставщика электронных компонентов и электротехнической продукции.

Резюмируя вышеизложенное, можно утверждать, что колодка для реле является незаменимым инструментом в арсенале современного инженера-электрика и специалиста по автоматизации. Она трансформирует статичную электрическую схему в гибкую, масштабируемую и легко обслуживаемую систему. Несмотря на существование определенных ограничений, связанных с габаритами и стоимостью, преимущества в виде скорости ремонта, безопасности и долговечности соединений делают использование колодок стандартом де-факто в профессиональной среде.
