Эффективное охлаждение будущего: Почему dc вентилятор стал стандартом современной индустрии

В мире, где плотность электронных компонентов растет с каждым днем, а требования к энергоэффективности становятся все более жесткими, вопрос отвода тепла перестает быть второстепенным. В центре этой технологической борьбы стоит компактное, но критически важное устройство — dc вентилятор (вентилятор постоянного тока). От серверов, обрабатывающих терабайты данных, до медицинских аппаратов ИВЛ, спасающих жизни, — везде требуется надежный и управляемый поток воздуха.

Для инженеров, снабженцев и руководителей производств выбор системы охлаждения — это всегда баланс между производительностью, уровнем шума и долговечностью. В данной статье мы проведем глубокий анализ того, что такое dc вентилятор, изучим его внутреннее устройство, преимущества перед классическими AC-решениями и разберем, как не ошибиться при покупке компонентов для промышленного и коммерческого использования.

Что такое dc вентилятор?

Dc вентилятор — это устройство активного охлаждения, работающее от постоянного напряжения (обычно 5В, 12В, 24В или 48В). В отличие от своих предшественников, работающих от переменного тока (AC), современные DC-модели в большинстве своем являются бесколлекторными (Brushless DC, BLDC).

Академически говоря, работа такого вентилятора основана на взаимодействии постоянных магнитов, расположенных на крыльчатке, и электромагнитного поля, создаваемого катушками статора. Управление переключением полюсов осуществляется не механическими щетками, а встроенной электронной платой (контроллером). Это фундаментальное отличие избавляет устройство от трения щеток, искрения и значительно продлевает срок его службы. Именно электронное управление делает dc вентилятор «умным» устройством, способным менять скорость вращения в зависимости от внешних команд или температуры.

Многообразие типов и видов dc вентиляторов

Рынок предлагает огромное количество конфигураций, которые классифицируются по направлению воздушного потока и конструктивным особенностям.

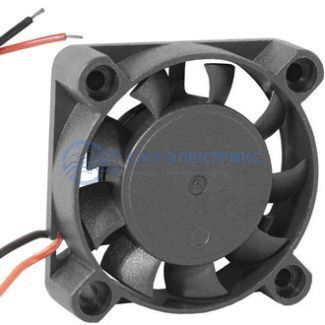

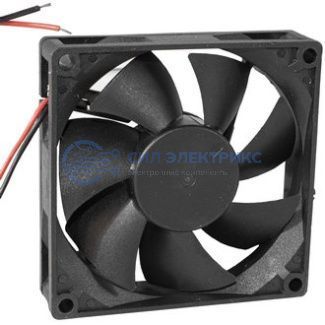

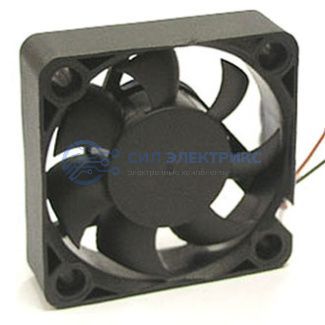

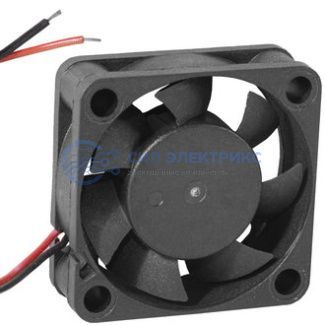

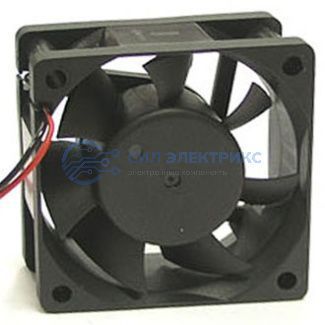

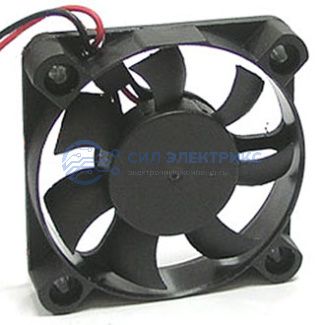

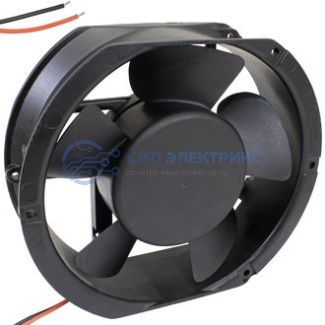

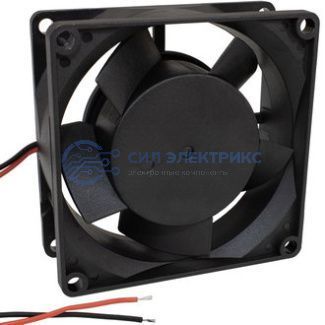

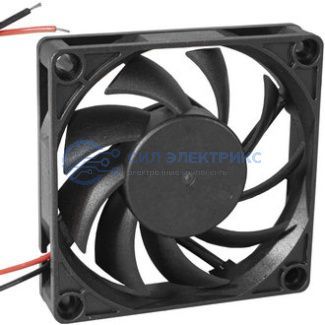

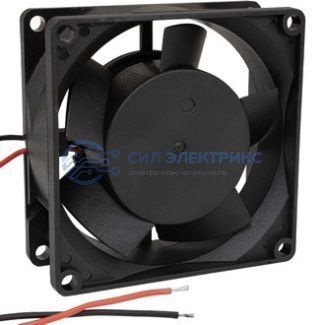

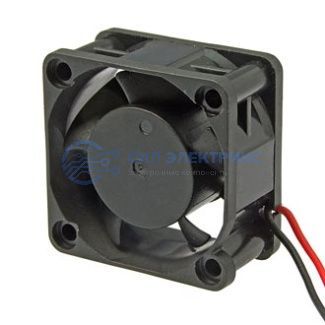

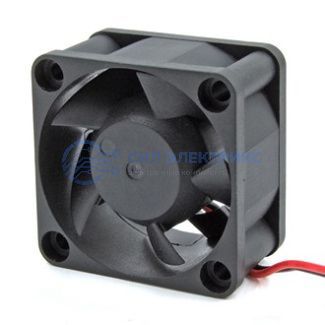

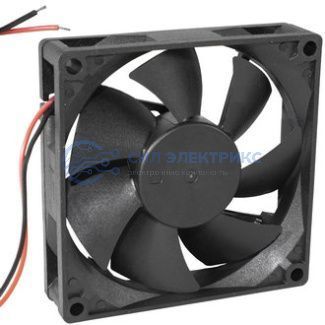

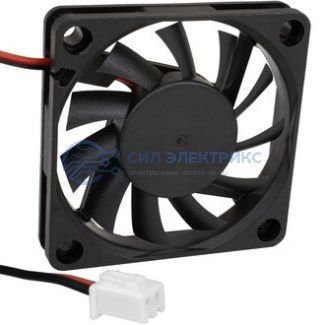

1. Осевые (аксиальные) вентиляторы

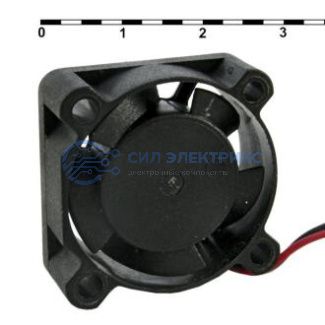

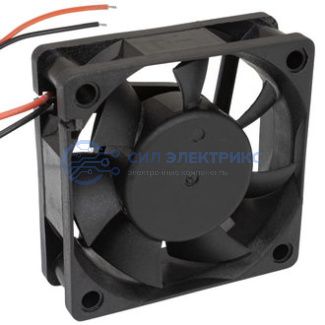

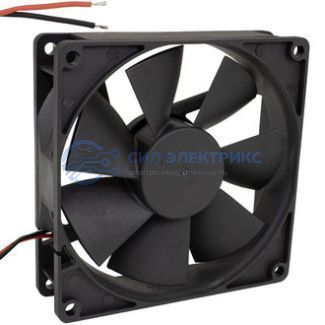

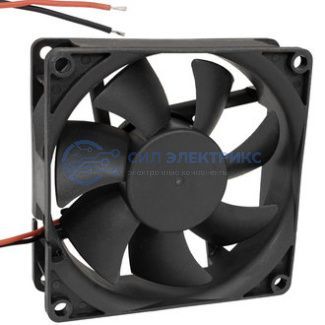

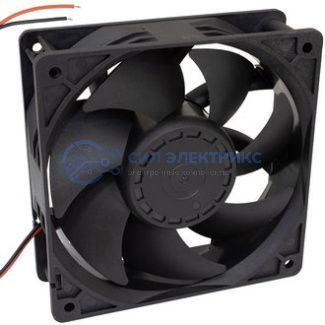

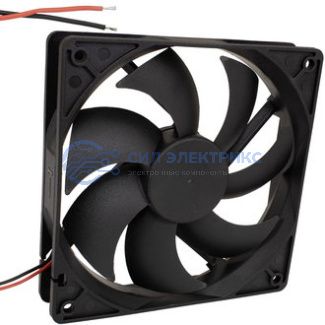

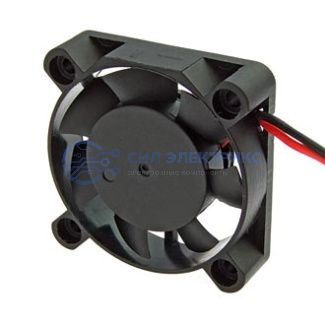

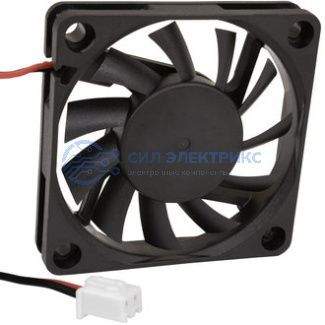

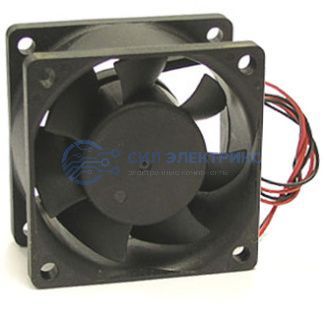

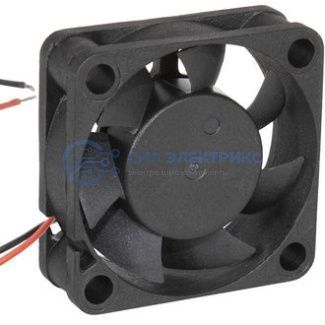

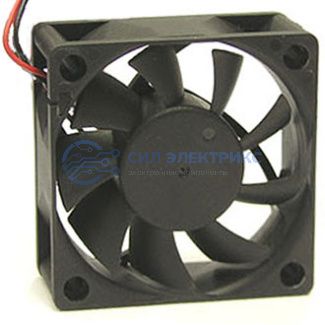

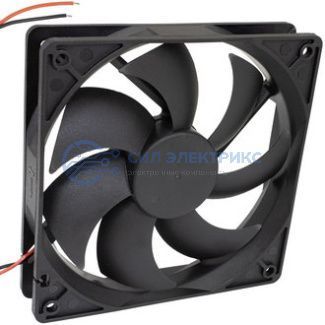

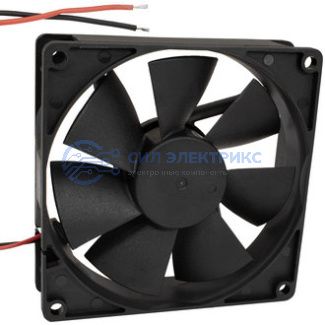

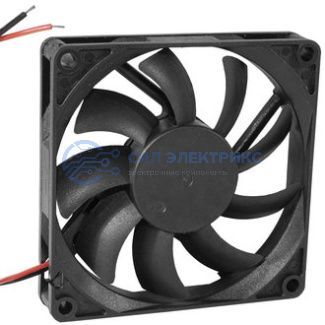

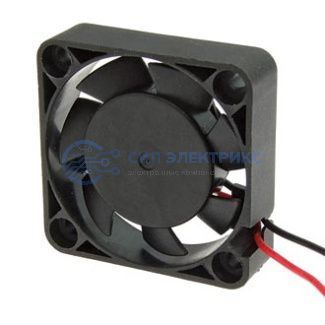

Это самый распространенный тип. Воздух всасывается и выталкивается вдоль оси вращения лопастей. Осевой dc вентилятор идеален для систем, где требуется перемещение больших объемов воздуха при низком статическом давлении. Их можно встретить в компьютерных корпусах, сетевых коммутаторах и силовых шкафах.

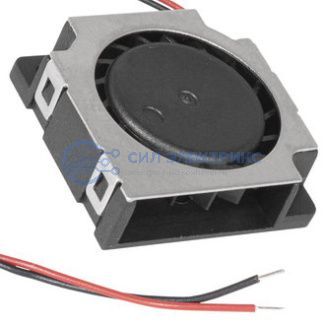

2. Центробежные вентиляторы (радиальные или «улитки»)

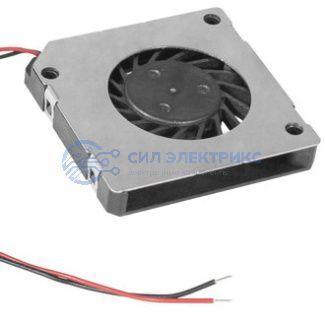

В этих устройствах воздух засасывается в центр и выбрасывается под углом 90 градусов за счет центробежной силы. Такие модели создают высокое статическое давление. Они незаменимы в узких каналах, где воздуху нужно преодолевать значительное сопротивление фильтров или плотно стоящих радиаторов.

3. Тангенциальные (диаметральные) вентиляторы

Они имеют длинную цилиндрическую крыльчатку. Поток воздуха получается широким и равномерным. Чаще всего применяются в тепловых завесах, проекторах и системах кондиционирования, где важна малая высота устройства и равномерность обдува.

Тип и назначение dc вентиляторов

Основное назначение любого dc вентилятор — это принудительная конвекция. Однако задачи могут быть специфическими:

• Охлаждение полупроводников: Отвод тепла от процессоров, транзисторов и диодных мостов.
• Циркуляция воздуха: Предотвращение образования «горячих точек» внутри герметичных корпусов.
• Вытяжка: Удаление продуктов горения или паров химических веществ в лабораторном оборудовании.
• Создание давления: В надувных конструкциях или системах подачи чистого воздуха.

Применение dc вентиляторов в различных сферах

Область использования устройств постоянного тока охватывает практически все современные отрасли:

• IT и телекоммуникации: Серверные фермы, маршрутизаторы, базовые станции 5G. Здесь важна возможность PWM-управления для снижения шума в моменты низкой нагрузки.
• Медицинская техника: Кислородные концентраторы, диагностические приборы, лабораторные центрифуги. В этой сфере критически важна надежность и минимальный уровень электромагнитных помех.
• Промышленная автоматизация: Чиллеры, шкафы управления станками ЧПУ, блоки питания. Вентиляторы должны работать в режиме 24/7 в условиях запыленности.
• Транспорт и электромобили: Охлаждение аккумуляторных батарей и инверторов в электрокарах. Здесь используются модели на 24В и 48В с высокой виброустойчивостью.

Преимущества использования dc вентиляторов

Переход промышленности с AC на DC вентиляторы обусловлен рядом неоспоримых технологических преимуществ:

1. Энергоэффективность. Бесколлекторные DC-моторы потребляют на 30-70% меньше электроэнергии, чем AC-двигатели аналогичной производительности. В масштабах дата-центра это выливается в миллионы сэкономленных рублей ежегодно.

2. Прецизионное управление. Dc вентилятор легко управляется с помощью ШИМ (PWM) сигнала. Это позволяет плавно менять обороты от 0 до 100%, подстраиваясь под текущую температуру системы. AC-вентиляторы обычно имеют только одну или две фиксированные скорости.

3. Низкий уровень тепловыделения самого мотора. Поскольку КПД DC-двигателя выше, он сам меньше нагревается в процессе работы, не внося дополнительный вклад в тепловую нагрузку охлаждаемого устройства.

4. Долговечность и надежность. Отсутствие щеток и использование качественных подшипников (шариковых или гидродинамических) позволяет достигать ресурса работы в 70 000 — 100 000 часов непрерывной эксплуатации.

5. Меньшие габариты. При равной мощности DC-модели компактнее и легче, что позволяет проектировать более миниатюрные устройства.

Где встречаются dc вентиляторы в жизни: практические примеры

Пример №1: Персональный компьютер и сервер. В каждом системном блоке стоит как минимум 3-4 вентилятора. Использование именно DC-моделей позволяет вашему ПК работать тихо ночью (когда вы просто смотрите видео) и эффективно охлаждаться во время тяжелых вычислений или игр.

Пример №2: Светодиодное освещение. Мощные промышленные и сценические LED-прожекторы выделяют огромное количество тепла. Малошумный dc вентилятор, встроенный в корпус, предотвращает деградацию светодиодов, продлевая их жизнь с 2 000 до 50 000 часов.

Пример №3: Автомобильные кресла. Системы вентиляции сидений в современных автомобилях используют массив миниатюрных DC-вентиляторов. Они работают от бортовой сети 12В, потребляют минимум энергии и должны быть практически бесшумными, чтобы не мешать комфорту водителя.

На что смотреть при выборе dc вентилятора

Выбор вентилятора — это инженерная задача. Чтобы dc вентилятор работал эффективно, учитывайте следующие параметры:

1. Воздушный поток (Airflow): Измеряется в CFM (кубические футы в минуту) или м³/ч. Показывает объем перемещаемого воздуха.
2. Статическое давление (Static Pressure): Измеряется в mmH2O или Па. Критично, если воздух должен проходить сквозь плотные препятствия (радиаторы, фильтры).
3. Тип подшипника:
   • Скольжения: Дешево, тихо, но малый ресурс и нельзя ставить вертикально.
   • Шариковый: Дорого, долговечно (до 70к часов), работает в любом положении.
   • Гидродинамический: Самый тихий и долговечный, но дорогой.
4. Уровень шума: Измеряется в дБ(А). Важно для офисной и бытовой техники.
5. Напряжение питания: Убедитесь, что ваша система управления выдает требуемые 12В, 24В или 48В.
6. Защита: Для промышленного использования могут потребоваться модели с защитой от влаги и пыли (IP55, IP68).

Когда проект находится на стадии реализации, поиск качественных компонентов становится приоритетом. В условиях волатильности рынка и сложности логистики компания «Сил Электрикс» предлагает профессиональный подход к поставке вентиляционного оборудования.

Преимущества работы с «Сил Электрикс»:

• Широкий ассортимент: Доступ к продукции ведущих мировых брендов позволяет подобрать идеальный dc вентилятор под любые технические требования.
• Гарантия подлинности: Мы работаем только через проверенные каналы поставок, исключая риск получения контрафакта, который может выйти из строя через месяц работы.
• Техническая поддержка: Наши специалисты помогут рассчитать необходимый воздушный поток и подобрать модель по параметрам, если оригинал снят с производства.
• Логистическая стабильность: Мы берем на себя все вопросы импорта и доставки.
• Гибкая ценовая политика: Специальные условия для оптовых заказчиков и долгосрочных контрактов.

Dc вентилятор — это не просто пластиковая крыльчатка с мотором. Это сложный электромеханический узел, обеспечивающий жизнедеятельность современной электроники. Переход на технологии постоянного тока открывает перед инженерами двери к созданию более тихих, мощных и экологичных устройств.

Правильный выбор вентилятора сегодня — это отсутствие рекламаций и поломок завтра. Инвестируя в качественные системы охлаждения и выбирая надежных поставщиков, таких как «Сил Электрикс», вы закладываете фундамент долгой и стабильной работы вашего оборудования.
