Тепловое реле: комплексный технический анализ, классификация и стратегическое значение в защите силовых электроустановок

В современной индустриальной инфраструктуре электрический двигатель является фундаментальным звеном, обеспечивающим функционирование подавляющего большинства технологических процессов — от простейших насосных станций до прецизионных конвейерных линий. Однако высокая интенсивность эксплуатации и вероятность возникновения нештатных режимов работы диктуют необходимость внедрения многоуровневых систем защиты. Одним из наиболее критически важных компонентов в этой иерархии выступает электротепловое реле. Для предприятий и технических специалистов, стремящихся минимизировать риск выхода из строя дорогостоящего оборудования и предотвратить простои производства, решение тепловое реле купить становится не просто закупкой комплектующих, а актом стратегического планирования безопасности. В данной статье мы проведем подробное академическое исследование принципов работы, разновидностей и практической ценности тепловых реле в контексте современной автоматизации.

Что такое тепловое реле и какова его роль в электротехнике?

С академической точки зрения, тепловое реле (электротепловое реле перегрузки) представляет собой защитный аппарат, предназначенный для разрыва цепи управления или подачи сигнала при возникновении токовых перегрузок, длительность которых может привести к термическому повреждению изоляции обмоток электродвигателя. В отличие от автоматических выключателей, которые мгновенно реагируют на токи короткого замыкания, тепловое реле обладает «памятью» и работает на принципе термической инерции.

Основным функциональным элементом классического реле является биметаллическая пластина, состоящая из двух металлов с различными коэффициентами линейного расширения. При протекании тока через нагревательные элементы реле (или непосредственно через пластину) происходит тепловыделение. Из-за разницы в расширении металлов пластина изгибается и при достижении определенной температуры воздействует на размыкающий механизм. Этот механизм переключает вспомогательные контакты, которые, в свою очередь, отключают катушку магнитного пускателя, останавливая двигатель. Таким образом, устройство имитирует тепловую модель двигателя, защищая его от перегрева, вызванного затянувшимся пуском, заклиниванием ротора или длительной работой с нагрузкой, превышающей номинальную.

Многообразие типов и видов теплового реле

Рынок защитной аппаратуры предлагает широкий спектр решений, классификация которых базируется на конструктивных особенностях и функциональных возможностях. Прежде чем тепловое реле купить, необходимо четко дифференцировать их виды в зависимости от решаемых задач.

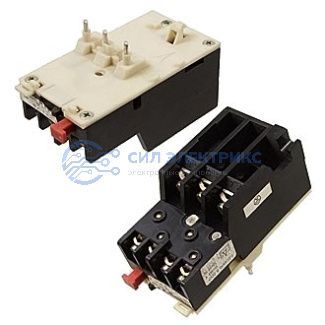

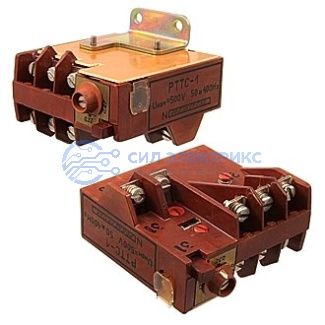

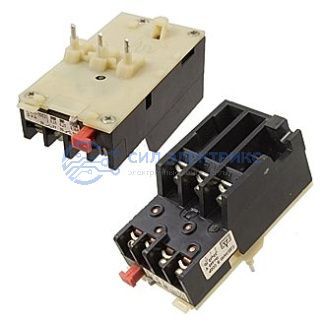

1. Традиционные биметаллические реле (серии РТЛ, ПТТ, ТРН)

Это классические устройства, зарекомендовавшие себя десятилетиями эксплуатации. Они просты в настройке и обладают высокой надежностью в стандартных условиях.

• ТРН (Двухфазные): Часто используются в сетях с постоянным током или в специфических схемах, где достаточно контроля двух линий.

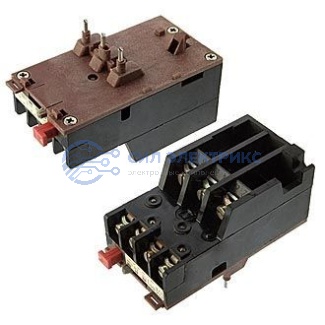

• РТЛ и ПТТ (Трехфазные): Современные стандарты, обеспечивающие защиту всех трех фаз. Большинство моделей имеют температурную компенсацию, что позволяет им работать стабильно при изменении температуры окружающей среды в электрощите.

2. Электронные реле перегрузки

В этих устройствах вместо биметаллической пластины используются датчики тока и микропроцессорная обработка данных. Они обладают гораздо более высокой точностью, широким диапазоном регулировок и позволяют настраивать классы расцепления (Class 10, 20, 30 — время срабатывания при определенной кратности тока). Электронные модели часто оснащены интерфейсами для передачи данных в системы диспетчеризации (SCADA), что делает их идеальными для «умных» производств.

3. Реле с защитой от обрыва фазы

Многие современные тепловые реле оснащены дифференциальным механизмом, который реагирует на дисбаланс токов в фазах. Обрыв одной фазы в трехфазной сети — одна из самых частых причин сгорания двигателей, так как оставшиеся две фазы начинают потреблять ток, значительно превышающий номинал. Реле с такой функцией обнаруживает перекос и отключает систему до того, как произойдет фатальный перегрев.

4. Специализированные температурные реле (термисторная защита)

В отличие от токовых реле, эти устройства подключаются к температурным датчикам (PTC-термисторам), встроенным непосредственно в обмотки двигателя. Они реагируют не на косвенный показатель (ток), а на фактическую температуру меди, что является максимально эффективным методом защиты.

Преимущества использования теплового реле

Интеграция теплового реле в схему управления электродвигателем обеспечивает ряд фундаментальных преимуществ, которые можно разделить на технические и экономические.

Сохранение диэлектрической прочности изоляции. Срок службы электродвигателя напрямую зависит от состояния его изоляции. Повышение температуры обмоток всего на 10 градусов выше допустимого предела сокращает срок службы мотора вдвое. Тепловое реле предотвращает этот кумулятивный эффект износа, обеспечивая работу двигателя в расчетном тепловом режиме.

Предотвращение пожароопасных ситуаций. Перегрев двигателя — частая причина возгораний на производстве и в жилом секторе. Своевременное обесточивание установки при перегрузке исключает возможность воспламенения изоляции и кабельных линий.

Экономическая эффективность. Стоимость теплового реле несопоставима со стоимостью капитального ремонта двигателя или его замены. Решение тепловое реле купить является формой страхования активов компании от аварийных ситуаций.

Простота диагностики. Срабатывание реле дает четкий сигнал обслуживающему персоналу о наличии механической или электрической проблемы (например, износ подшипников или падение напряжения в сети), что позволяет устранить первопричину до того, как произойдет серьезная поломка.

Практические примеры применения в реальной жизни

Для понимания практической значимости рассмотрим несколько сценариев, с которыми ежедневно сталкиваются технические специалисты.

Пример 1: Система водоснабжения (Погружной насос)

В скважинный насос попал песок, что вызвало затруднение вращения крыльчатки. Ток в обмотках вырос с номинальных 10А до 15А. Этого недостаточно для срабатывания автоматического выключателя (который настроен на 25А для компенсации пусковых токов), но достаточно, чтобы через 10 минут изоляция начала плавиться. Тепловое реле, настроенное на 10.5А, разомкнет цепь через 2-3 минуты, сохранив дорогостоящий насос невредимым.

Пример 2: Конвейерная лента на складе

В результате ошибки оператора конвейер был перегружен товаром сверх нормы. Двигатель работает «внатяг», выделяя избыточное тепло. Тепловое реле зафиксирует превышение тока и остановит линию. После того как лишний груз будет убран, а биметаллическая пластина остынет (через 1-5 минут), работу можно будет возобновить без необходимости дорогостоящего ремонта электромотора.

Пример 3: Система вентиляции торгового центра

Зимой из-за обледенения лопастей внешнего вентилятора нагрузка на вал существенно возросла. Тепловое реле обеспечило защиту двигателя, предотвратив его выход из строя в период пиковых нагрузок на инженерные системы здания.

Недостатки теплового реле и ограничения его применения

Несмотря на высокую эффективность, тепловое реле не является универсальным средством защиты и имеет ряд ограничений, которые необходимо учитывать при проектировании систем.

Отсутствие защиты от короткого замыкания. Тепловое реле обладает значительной инерцией. При возникновении короткого замыкания оно просто сгорит вместе с двигателем, если в цепи не установлен автоматический выключатель или предохранитель. Они должны работать в паре (координация защиты).

Зависимость от температуры окружающей среды. Биметаллические реле без температурной компенсации могут срабатывать ложно в жарких цехах или не срабатывать вовремя на морозе. Это требует тщательного выбора места установки или использования реле с функцией компенсации.

Необходимость времени на остывание. После срабатывания реле невозможно сразу запустить двигатель — нужно подождать, пока пластина вернется в исходное состояние. В критически важных процессах, где требуется мгновенный перезапуск, это может быть недостатком (хотя это же время защищает двигатель от повторного перегрева).

Нецелесообразность при частотном регулировании. Если двигатель управляется через частотно-регулируемый привод (ЧРП), само реле может работать некорректно из-за гармонических искажений тока. Кроме того, современные ЧРП уже имеют встроенную электронную тепловую защиту, что делает внешнее реле избыточным.

Где и как лучше купить тепловое реле? Рекомендации для профессионалов

При выборе поставщика и конкретной модели следует ориентироваться на несколько ключевых критериев, которые обеспечат долгосрочную и бесперебойную работу:


• Совместимос ть с контактором: Большинство тепловых реле предназначены для прямой стыковки с контакторами (магнитными пускателями) определенных серий. Важно подбирать их как единую систему.

• Диапазон регулировки тока: Убедитесь, что номинальный ток вашего двигателя находится в середине диапазона настройки реле (например, для двигателя 7А лучше взять реле с диапазоном 5.5–8А, а не 7–10А).

• Наличие ручного и автоматического сброса: Возможность выбора режима возврата после срабатывания упрощает эксплуатацию в различных сценариях.

• Класс точности и репутация бренда: Для ответственных задач рекомендуется тепловое реле купить от проверенных производителей, таких как Schneider Electric, ABB, Siemens или отечественных лидеров (КЭАЗ, IEK), чья продукция сертифицирована и проходит строгий выходной контроль.


При закупке для юридических лиц критически важна полнота технической документации, наличие паспортов изделий и гарантийных обязательств. Специализированные дистрибьюторы электротехники обеспечивают не только поставку, но и профессиональную консультацию по выбору класса расцепления и координации защиты.

Заключение

Тепловое реле — это классический пример того, как относительно простое физическое явление (расширение металлов) может быть поставлено на службу безопасности сложнейших индустриальных систем. Оно остается незаменимым компонентом электрощитового оборудования благодаря своей автономности, надежности и экономической эффективности. Несмотря на развитие цифровых технологий защиты, биметаллические и современные электронные реле перегрузки продолжают стоять на страже производственных активов, предотвращая аварии и экономя ресурсы.

Объективный анализ показывает, что грамотный подбор и настройка теплового реле являются залогом долголетия электрических машин. Инвестиции в качественную защиту сегодня — это уверенность в завтрашнем дне, отсутствие внеплановых остановок и гарантия безопасности труда. Помните, что в электротехнике мелочей не существует, и такой компактный аппарат, как тепловое реле, может спасти предприятие от многомиллионных убытков.
