В современной архитектуре систем промышленной автоматизации и управления технологическими процессами наблюдается устойчивый тренд на переход от классических электромеханических решений к полностью электронным компонентам. Центральное место в этом процессе занимают полупроводниковые коммутационные аппараты, широко известные как твердотельные реле. Для инженерного сообщества, технических специалистов и руководителей отделов снабжения, перед которыми стоит задача модернизации производственных мощностей, решение твердотельное реле купить становится ключевым шагом на пути к повышению надежности и долговечности оборудования.

Что такое твердотельное реле и какова его роль?

С технической точки зрения, твердотельное реле представляет собой бесконтактное электронное устройство, выполняющее функцию коммутации электрических цепей без использования подвижных механических элементов. В отличие от традиционного электромагнитного реле, где замыкание цепи происходит за счет физического соприкосновения контактов под воздействием магнитного поля катушки, SSR базируется на свойствах полупроводниковых материалов.

Внутренняя архитектура твердотельного реле включает три основных функциональных блока:

Входная цепь (цепь управления): Обеспечивает прием управляющего сигнала. Чаще всего здесь используется светодиод, который является частью оптопары. Это гарантирует полную гальваническую развязку между управляющим контроллером и силовой нагрузкой.
Оптическая развязка: Фоточувствительный элемент воспринимает свет от светодиода и передает сигнал на исполнительную цепь, исключая электрическую связь между низковольтной и высоковольтной частями.
Силовая (выходная) цепь: Состоит из полупроводниковых ключей — симисторов, тиристоров или мощных полевых транзисторов. Именно они обеспечивают протекание тока нагрузки.

Важность SSR в современной промышленности трудно переоценить. Они позволяют реализовывать сверхвысокочастотную коммутацию, недоступную для механики, и обеспечивают бесперебойную работу систем в условиях агрессивных сред, вибраций и требований к взрывобезопасности. Для компаний, стремящихся к технологическому лидерству, вопрос о том, где и как твердотельное реле купить, напрямую коррелирует с планами по снижению операционных расходов на обслуживание оборудования.

Многообразие типов и классификация твердотельных реле

Эффективность применения SSR зависит от точного подбора типа устройства под конкретную электрическую нагрузку. Рынок предлагает несколько основных модификаций, различающихся по принципу работы выходного ключа и методу управления.

1. По роду коммутируемого тока

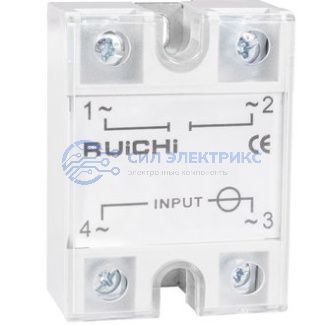

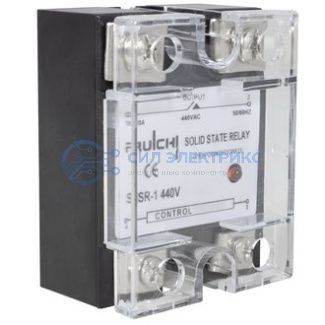

AC-SSR (Переменный ток): Предназначены для управления нагрузками в сетях переменного тока. В качестве силовых элементов используются симисторы или встречно-параллельные тиристоры. Идеальны для ТЭНов, освещения и асинхронных двигателей.

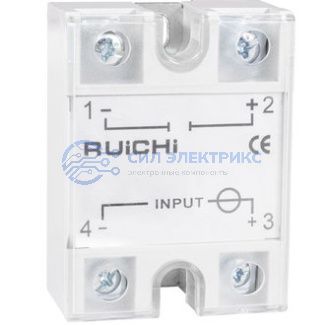

DC-SSR (Постоянный ток): Базируются на мощных MOSFET-транзисторах. Применяются в системах питания постоянного тока, зарядных устройствах и в специфических лабораторных установках.

2. По способу управления моментом включения

Это важнейшая характеристика, определяющая уровень электромагнитных помех и нагрузку на сеть:

С контролем перехода через ноль: Реле включается только в момент, когда синусоида напряжения переменного тока проходит через нулевую отметку. Это минимизирует пусковые токи и электромагнитный шум. Рекомендуется для резистивных нагрузок (нагревателей).
Мгновенного (фазового) включения: Включается немедленно при подаче сигнала управления. Необходимы для управления индуктивными нагрузками (двигатели, трансформаторы) или для реализации фазового управления мощностью.

3. По количеству фаз

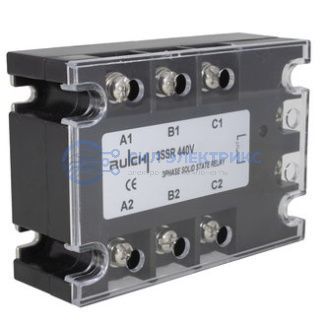

Различают однофазные и трехфазные твердотельные реле. Трехфазные модели часто используются для прямого пуска электродвигателей или управления мощными промышленными печами, обеспечивая одновременную коммутацию всех линий питания.

4. По типу монтажа

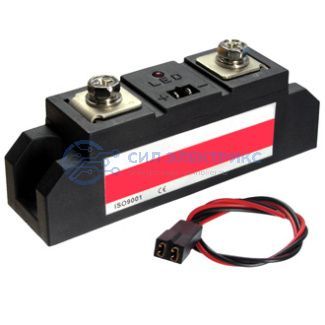

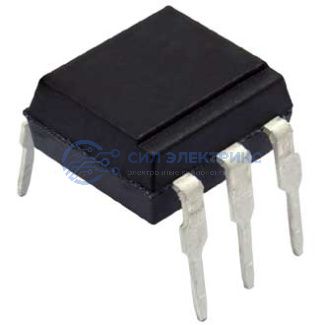

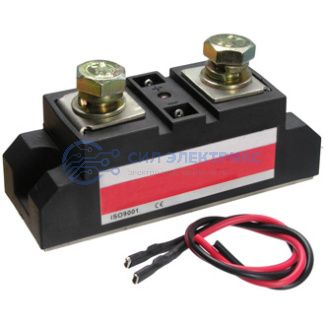

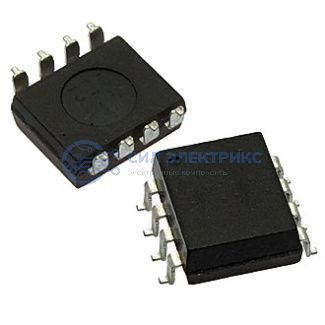

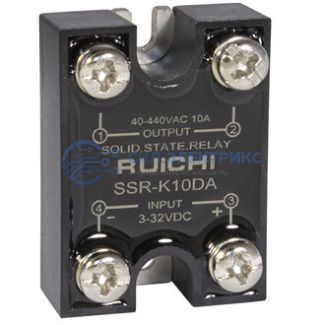

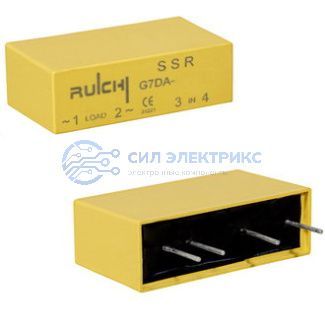

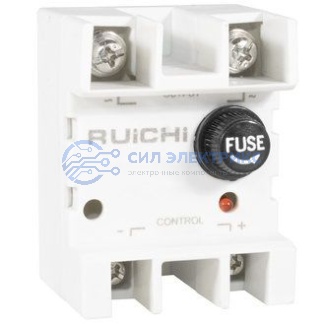

Существуют модели для установки на DIN-рейку (в распределительные шкафы), на печатную плату (в составе OEM-устройств) и на теплоотводящую панель (для работы с большими токами).

Преимущества использования твердотельных реле: практический и экономический аспекты

Переход на SSR обусловлен рядом фундаментальных преимуществ, которые проявляются на этапе длительной эксплуатации систем автоматизации.

Колоссальный ресурс и долговечность. Отсутствие механического износа контактов, дуговых разрядов и окисления делает ресурс SSR практически неограниченным при соблюдении температурного режима. В то время как обычное реле выдерживает 100-500 тысяч циклов, твердотельное способно совершить миллиарды переключений.

Бесшумность и быстродействие. Время отклика SSR измеряется микросекундами. Это позволяет использовать их в системах ПИД-регулирования, где требуется поддерживать температуру с точностью до десятых долей градуса путем частого включения и выключения нагревателей. А отсутствие щелчков делает их незаменимыми в медицине и офисных зданиях.

Низкое энергопотребление цепи управления. Для срабатывания SSR д остаточно тока в несколько миллиампер при напряжении 3-32 В. Это позволяет подключать их напрямую к портам микроконтроллеров или ПЛК без промежуточных усилителей.

Стойкость к внешним факторам. Герметичный корпус защищает электронику от пыли, влаги и паров химических веществ, что критично для пищевой и нефтехимической промышленности.

Конкретные примеры из реальной жизни

Пример 1: Термопластавтоматы и экструдеры. Для поддержания стабильной температуры расплава полимера реле срабатывает несколько раз в секунду. Электромеханическое реле в таком режиме выйдет из строя через неделю, тогда как SSR работает годами.
Пример 2: Инкубаторы и медицинские термостаты. Требуется бесшумная работа и сверхточный контроль нагрева. Твердотельное реле с контролем перехода через ноль обеспечивает идеальный климат без акустического дискомфорта.
Пример 3: Светодинамические инсталляции. Резкое и частое переключение мощных прожекторов создает огромные помехи и износ контактов. Применение SSR решает обе проблемы одновременно.

Вы можете подобрать и приобрести твердотельное реле в СИЛ Электрикс. СИЛ Электрикс — поставщик электронных компонентов и электротехнической продукции.

Недостатки твердотельных реле и границы целесообразности их применения

Объективный инженерный подход требует анализа ограничений, присущих полупроводниковой технологии. Понимание этих нюансов необходимо перед тем, как твердотельное реле купить для сложного проекта.

Тепловыделение — главный враг SSR. В отличие от медных контактов, полупроводник имеет небольшое падение напряжения (около 1-1.5 В). При токе 40А на реле выделяется 40-60 Вт тепла. Если не использовать качественный радиатор и термопасту, прибор выйдет из строя от перегрева за считанные минуты. При токах выше 10А использование радиатора обязательно.

Токи утечки. Полупроводник в закрытом состоянии не является идеальным изолятором. Существует микроскопический ток утечки (обычно несколько миллиампер). Это может привести к тому, что маломощная светодиодная лампа будет тускло светиться даже при выключенном реле, а на разомкнутых контактах будет присутствовать опасное напряжение.

Чувствительность к импульсным перенапряжениям. Короткое замыкание в нагрузке убивает SSR мгновенно, быстрее, чем успеет сработать обычный автоматический выключатель. Требуется использование сверхбыстрых предохранителей или варисторов для защиты самого реле.

Невозможность коммутации DC через AC-реле (и наоборот). Из-за физики работы тиристоров, AC-реле не закроется при подаче постоянного тока. Ошибка в выборе типа тока сделает устройство неработоспособным.

Стратегия выбора и рекомендации по закупке

Для того чтобы твердотельное реле купить с максимальной выгодой и эффективностью, специалисты должны следовать алгоритму верификации параметров:

Запас по току: Рекомендуется выбирать реле с запасом 25-50% от номинального тока нагрузки. Для пусковых токов двигателей запас должен быть 5-10-кратным.
Тепловой расчет: Обязательно подбирайте радиатор в соответствии с тепловой мощностью, которую будет рассеивать реле. Не экономьте на площади охлаждения.
Тип управления: Убедитесь, что выходной сигнал вашего контроллера (например, 4-20 мА или 0-10 В или дискретный 24 В) совпадает со входными параметрами SSR.

Твердотельные реле представляют собой вершину эволюции коммутационных аппаратов в эпоху полупроводниковой электроники. Их внедрение позволяет радикально повысить надежность систем автоматизации, обеспечивая точность управления, недостижимую для механических аналогов. Несмотря на необходимость внимательного отношения к теплоотводу и защите от перенапряжений, преимущества в виде долговечности и быстродействия делают SSR стандартом де-факто в современном промышленном оборудовании.

Объективный анализ рыночных тенденций подтверждает, что инвестиции в твердотельную коммутацию окупаются за счет отсутствия простоев и минимизации затрат на ремонт. В мире, где эффективность производства измеряется секундами и точностью параметров, твердотельное реле становится тем самым невидимым, но надежным фундаментом, на котором строится современная индустрия. Выбирая качественные компоненты и следуя инженерным регламентам монтажа, компании обеспечивают себе стабильное развитие в долгосрочной перспективе.
