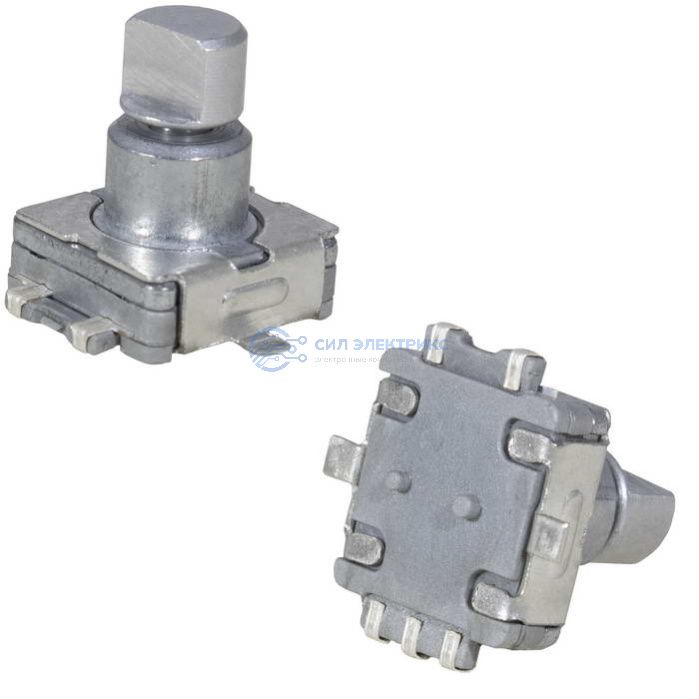

Энкодер инкрементальный EC110S, разрешение 20/20, вал 10 мм, с кнопкой (pushpin)
Бесплатная доставка до транспортной компании
Технические параметры
Высота
10 (до основания корпуса) мм
Диапазон рабочих температур
-10…+70 °С
Срок службы
15000 циклов
Относительная влажность
25…85 %
Номинальное напряжение
5 В
Способ монтажа
SMD монтаж на плату, положение вертикальное
Номинальное напряжение, В
5
Высота (мм)
10 (без корпуса)
Диапазон рабочих температур, °C
-10…+70
Ширина (мм)
12 (корпус)
Глубина (мм)
12 (корпус)
Относительная влажность, %
25…85
Назначение
для определ. скорости и направления вращения; угла поворота; примен. в качестве ручки управления
Максимальный ток
0,5…5 мА/ канал; общий вывод - 0,5…10 мА
Разрешение
20 щелчков, 20 импульсов (20 PPR)
Тип переключателя
SPST NO - контакт нормально разомкнут
Тип вала
с лыской 4 мм, диаметр - 6 мм; длина L - 5 мм, материал - металл
Наименование
Энкодер инкрементальный двухканальныйй серии EC110S с переключателем
Посадочное отверстие (мм)
Ф7
Вес брутто
3.79
Транспортная упаковка: размер/кол-во
35*29*31/1000
Угол поворота, °
360
Срок службы, циклов
15000
Категория:
Наименование
EC110S 20/20 10mm pushpin
Показать весь текст
Описание
Энкодер инкрементальный EC110S с валом 10 мм и встроенной кнопкой (pushpin) применяется для управления параметрами и выбора режимов работы в электронных устройствах. Разрешение 20/20 имп./оборот обеспечивает точное считывание положения и стабильную передачу импульсов. Компактный размер и наличие кнопки делают энкодер удобным для интерфейсов, где требуется не только регулировка, но и подтверждение выбора. Прочная конструкция гарантирует надёжность и долговечность даже при регулярном использовании.
Применение
- Управление меню и настройками электронных приборов.
- Применение в мультимедийных устройствах и системах автоматики.
- Регулировка параметров в лабораторных и измерительных установках.
- Использование в промышленной электронике и системах управления.
