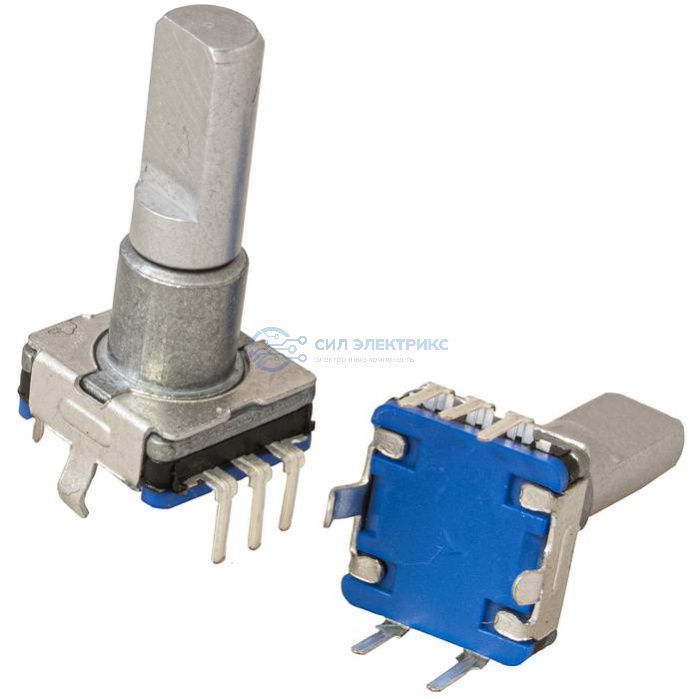

Энкодер инкрементальный EC11E, разрешение 30/15, вал 20 мм
Бесплатная доставка до транспортной компании
Технические параметры
Ширина
11,7 (корпус) мм
Глубина
12 (корпус)
Тип
Энкодер инкрементальный двухканальный серии EC11E
Диапазон рабочих температур
-10…+85 °С
Срок службы
15000 циклов
Относительная влажность
25…85 %
Номинальное напряжение
5 В
Способ монтажа
монтаж на плату, положение вертикальное
Номинальное напряжение, В
5
Высота (мм)
20 (без корпуса)
Диапазон рабочих температур, °C
-10…+85
Ширина (мм)
11,7 (корпус)
Глубина (мм)
12 (корпус)
Относительная влажность, %
25…85
Размер установочного отверстия
Ф 7 мм
Назначение
для определ. скорости и направления вращения; угла поворота; примен. в качестве ручки управления
Максимальный ток
0,5…5 мА/ канал; общий вывод - 0,5…10 мА
Разрешение
30 щелчков, 15 импульсов (15 PPR)
Тип переключателя
без переключателя
Угол поворота
360 °
Тип вала
с лыской F - 10 мм; диаметр - 6 мм; длина L - 20 мм; материал - металл
Наименование
Энкодер инкрементальный двухканальный серии EC11E
Посадочное отверстие (мм)
Ф7
Вес брутто
4.50
Транспортная упаковка: размер/кол-во
32*29*36/1000
Угол поворота, °
360
Срок службы, циклов
15000
Категория:
Наименование
EC11E 30/15 20mm
Показать весь текст
Описание
Энкодер инкрементальный EC11E с валом 20 мм предназначен для преобразования углового положения в цифровой импульсный сигнал. Модель с разрешением 30/15 имп./оборот отличается стабильностью работы и точностью считывания. Длинный вал 20 мм облегчает ручное управление, делая энкодер удобным для настройки параметров. Устройство обладает компактными размерами и надёжной конструкцией, что обеспечивает долговечность эксплуатации в различных системах управления.
Применение
- Регулировка параметров аудио- и видеооборудования.
- Применение в электронных приборах и системах позиционирования.
- Использование в промышленной и лабораторной электронике.
- Интеграция в интерфейсы управления для ручной настройки.
