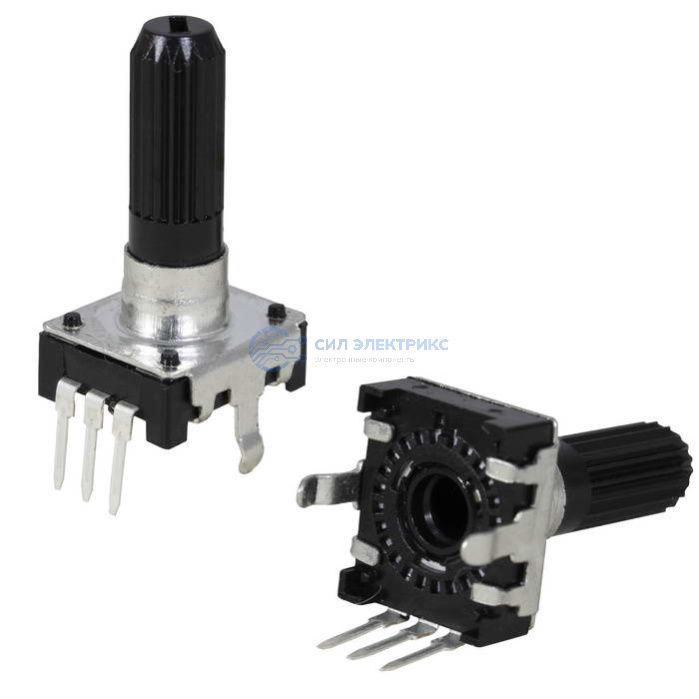

Энкодер инкрементальный EC120, разрешение 12/12, вал 20 мм
Бесплатная доставка до транспортной компании
Технические параметры
Высота
20 (до основания корпуса) мм
Примечание
24 щелчка
Диапазон рабочих температур
-10…+70 °С
Срок службы
15000 циклов
Относительная влажность
25…85 %
Номинальное напряжение
5 В
Способ монтажа
монтаж на плату, положение вертикальное
Номинальное напряжение, В
5
Высота (мм)
20 (без корпуса)
Диапазон рабочих температур, °C
-10…+70
Ширина (мм)
12,5 (корпус)
Глубина (мм)
13,4 (корпус)
Относительная влажность, %
25…85
Назначение
для определ. скорости и направления вращения; угла поворота; примен. в качестве ручки управления
Максимальный ток
0,5…5 мА/ канал; общий вывод - 0,5…10 мА
Разрешение
24 щелчков, 12 импульсов (12 PPR)
Тип переключателя
без переключателя
Тип вала
с насечкой 12 мм; диаметр - 6 мм; длина L - 15 мм, материал - пластик
Наименование
Энкодер инкрементальный двухканальный серии EC120
Посадочное отверстие (мм)
Ф7
Вес брутто
3.78
Транспортная упаковка: размер/кол-во
32*30*38/1000
Угол поворота, °
360
Срок службы, циклов
15000
Категория:
Наименование
EC120 12/12 20mm
Показать весь текст
Описание
Энкодер инкрементальный EC120 с валом 20 мм применяется для преобразования углового положения в цифровые импульсы. Разрешение 12/12 имп./оборот обеспечивает базовую точность, подходящую для задач, где не требуется высокая детализация. Благодаря компактной конструкции и надёжным контактам устройство легко интегрируется в различные электронные системы. Вал длиной 20 мм упрощает ручное управление, повышая удобство настройки.
Применение
- Регулировка параметров в аудио- и видеоаппаратуре.
- Использование в бытовой и промышленной электронике.
- Применение в приборах с интерфейсом ручного управления.
- Интеграция в простые системы автоматизации.
