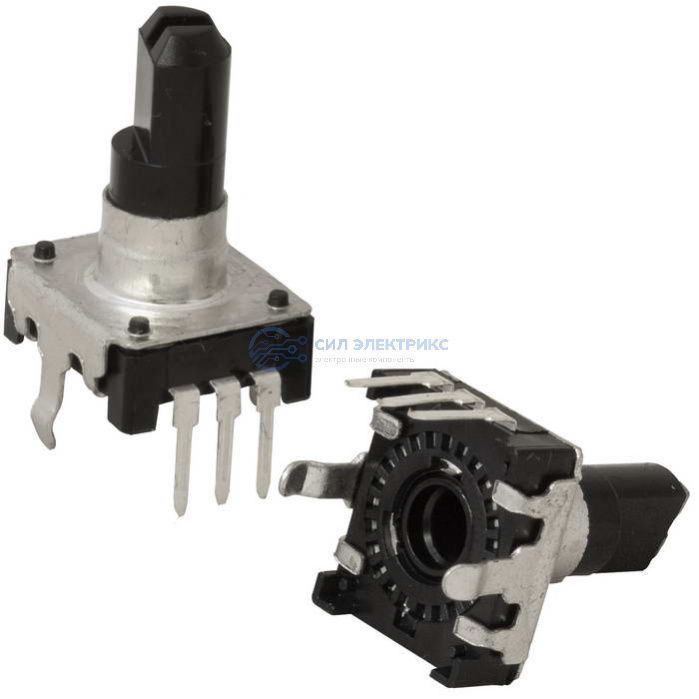

Энкодер инкрементальный EC12E, разрешение 24/24, вал 15 мм
Бесплатная доставка до транспортной компании
Технические параметры
Высота
15 (без корпуса) мм
Вес
3.35 г
Тип
Энкодер инкрементальный двухканальный серии EC12E
Диапазон рабочих температур
-10…+70 °С
Срок службы
15000 циклов
Относительная влажность
25…85 %
Номинальное напряжение
5 В
Способ монтажа
монтаж на плату, положение вертикальное
Особенности
без переключателя
Номинальное напряжение, В
5
Высота (мм)
20 (без корпуса)
Диапазон рабочих температур, °C
-10…+70
Ширина (мм)
12,7 (корпус)
Вес, г
5
Глубина (мм)
13,2 (корпус)
Скорость вращения, об./мин.
100 (max)
Относительная влажность, %
25…85
Назначение
для определения скорости и направления вращения; угла поворота; прим. в качестве ручки управления
Максимальный ток
0,5…5 мА/ канал; общий вывод - 0,5…10 мА
Разрешение
24 щелчка, 24 импульса
Тип переключателя
без переключателя
Угол поворота
360 °

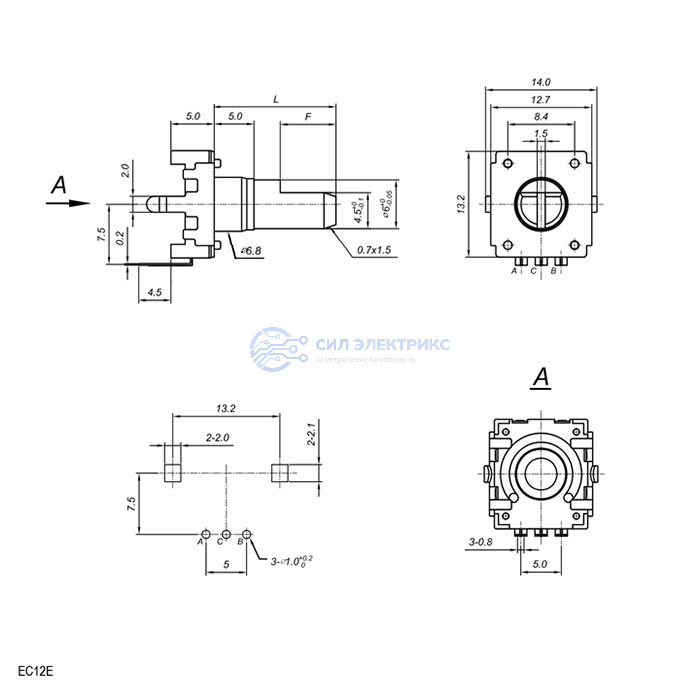

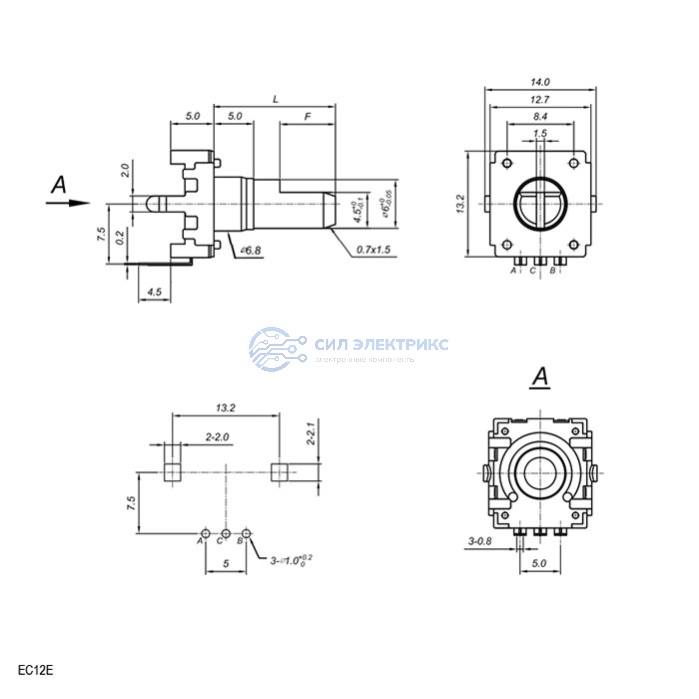

Тип вала
с лыской F - 7 мм; диаметр - 6 мм; длина L - 15 мм; материал - пластик
Наименование
Энкодер инкрементальный двухканальный серии EC12E
Посадочное отверстие (мм)
Ф7
Вес брутто
2.80
Транспортная упаковка: размер/кол-во
32*39*29/1000
Угол поворота, °
360
Срок службы, циклов
30000
Категория:
Наименование
EC12E 24/24 15mm
Показать весь текст
Описание
Энкодер инкрементальный EC12E с валом 15 мм используется для преобразования углового перемещения в цифровые импульсы. Разрешение 24/24 имп./оборот обеспечивает высокую точность и стабильность работы, что делает устройство подходящим для профессиональных систем управления и измерительных приборов. Компактный корпус и надёжная конструкция гарантируют долговечность эксплуатации даже при интенсивном использовании.
Применение
- Точная регулировка параметров в лабораторных и измерительных приборах.
- Применение в аудио- и видеоаппаратуре.
- Использование в системах автоматизации и управления.
- Интеграция в промышленную электронику.
