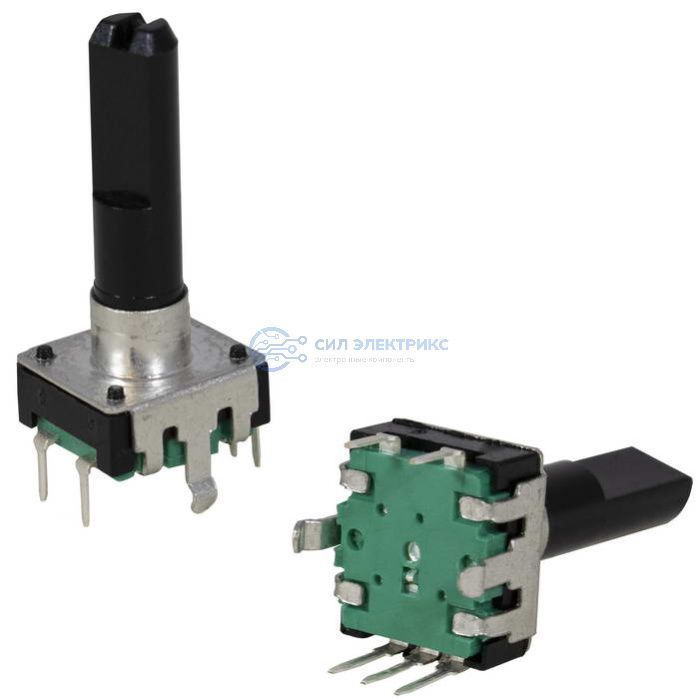

Энкодер инкрементальный EC12S, разрешение 24/24, вал 24 мм, с кнопкой (pushpin)
Бесплатная доставка до транспортной компании
Технические параметры
Высота
24 (до основания корпуса) мм
Диапазон рабочих температур
-10…+70 °С
Срок службы
15000 циклов
Относительная влажность
25…85 %
Номинальное напряжение
5 В
Способ монтажа
монтаж на плату, положение вертикальное
Номинальное напряжение, В
5
Высота (мм)
24 (без корпуса)
Диапазон рабочих температур, °C
-10…+70
Ширина (мм)
12,5 (корпус)
Глубина (мм)
13,2 (корпус)
Относительная влажность, %
25…85
Назначение
для определения скорости и направления вращения; угла поворота; прим. в качестве ручки управления
Максимальный ток
0,5…5 мА/ канал; общий вывод - 0,5…10 мА
Разрешение
24 щелчка, 24 импульса
Тип переключателя
SPST NO - контакт нормально разомкнут
Тип вала
с лыской 12 мм; диаметр - 6 мм; длина вала - 20 мм; материал - пластик
Наименование
Энкодер инкрементальный двухканальный серии EC12S с переключателем
Посадочное отверстие (мм)
Ф7
Вес брутто
3.74
Транспортная упаковка: размер/кол-во
32*29*36/1000
Угол поворота, °
360
Срок службы, циклов
15000
Категория:
Наименование
EC12S 24/24 24mm pushpin
Показать весь текст
Описание
Энкодер инкрементальный EC12S с валом 24 мм и встроенной кнопкой (pushpin) предназначен для ручной регулировки параметров с возможностью подтверждения выбора. Разрешение 24/24 имп./оборот обеспечивает высокую точность и стабильность передачи сигнала, что делает его удобным для сложных интерфейсов управления. Увеличенный вал 24 мм облегчает работу пользователя, а надёжная конструкция гарантирует долговечность и устойчивость к механическим нагрузкам.
Применение
- Использование в интерфейсах управления с функцией подтверждения.
- Применение в аудио- и видеоаппаратуре с расширенными настройками.
- Регулировка параметров в промышленной и лабораторной электронике.
- Интеграция в мультимедийные и автоматизированные системы.
