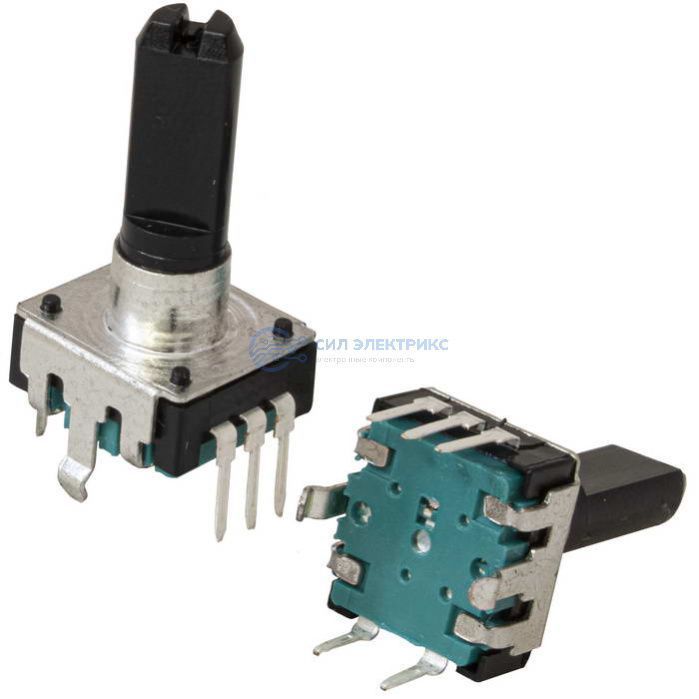

Энкодер инкрементальный PEC12R, разрешение 24/24, вал 20 мм
Бесплатная доставка до транспортной компании
Технические параметры
Высота
25 (основания корпуса) мм
Ширина
12,5 (корпус) мм
Глубина
13,2 (корпус) мм
Вес
5 г
Тип
Энкодер инкрементальный двухканальный серии PEC12R с переключателем
Диапазон рабочих температур
-10…+70 °С
Срок службы
30000 циклов
Относительная влажность
25…85 %
Номинальное напряжение
5 В
Способ монтажа
монтаж на плату, положение вертикальное
Номинальное напряжение, В
5
Высота (мм)
25 (без корпуса)
Диапазон рабочих температур, °C
-10…+70
Ширина (мм)
12,5 (корпус)
Глубина (мм)
13,2 (корпус)
Скорость
вращения (max) - 100 об/ мин.
Скорость вращения, об./мин.
100 (max)
Относительная влажность, %
25…85
Размер установочного отверстия
Ф 7 мм
Назначение
для определения скорости и направления вращения; угла поворота; прим. в качестве ручки управления
Максимальный ток
0,5…5 мА/ канал; общий вывод - 0,5…10 мА
Разрешение
24 щелчка, 24 импульса (24 PPR)
Тип переключателя
SPST NO - контакт нормально разомкнут
Угол поворота
360 °
Тип вала

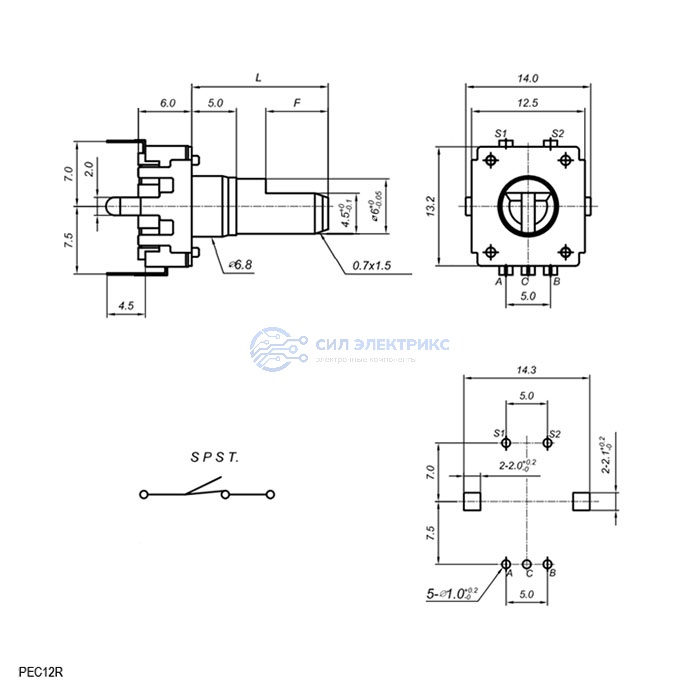

с лыской F - 12 мм; диаметр - 6 мм; длина L - 19 мм; материал - пластик
Наименование
Энкодер инкрементальный двухканальный серии PEC12R с переключателем
Посадочное отверстие (мм)
Ф7
Вес брутто
3.60
Транспортная упаковка: размер/кол-во
32*29*26/1500
Угол поворота, °
360
Срок службы, циклов
30000
Категория:
Наименование
PEC12R 24/24 20mm
Показать весь текст
Описание
Энкодер инкрементальный PEC12R с валом 20 мм используется для преобразования углового перемещения в цифровой импульсный сигнал. Разрешение 24/24 имп./оборот обеспечивает высокую точность считывания и стабильность работы. Увеличенный вал 20 мм удобен для ручной регулировки и делает устройство универсальным для применения в различной аппаратуре. Конструкция энкодера отличается долговечностью и надёжностью при интенсивной эксплуатации.
Применение
- Регулировка параметров в аудио- и видеооборудовании.
- Использование в интерфейсах управления и навигации.
- Применение в системах автоматизации и промышленной электронике.
- Интеграция в измерительные и лабораторные приборы.
