Разъем (вилка) BH2-08R pitch 2.00 mm

В избранное

Viber

Вконтакте

Одноклассники

Скопировать ссылку

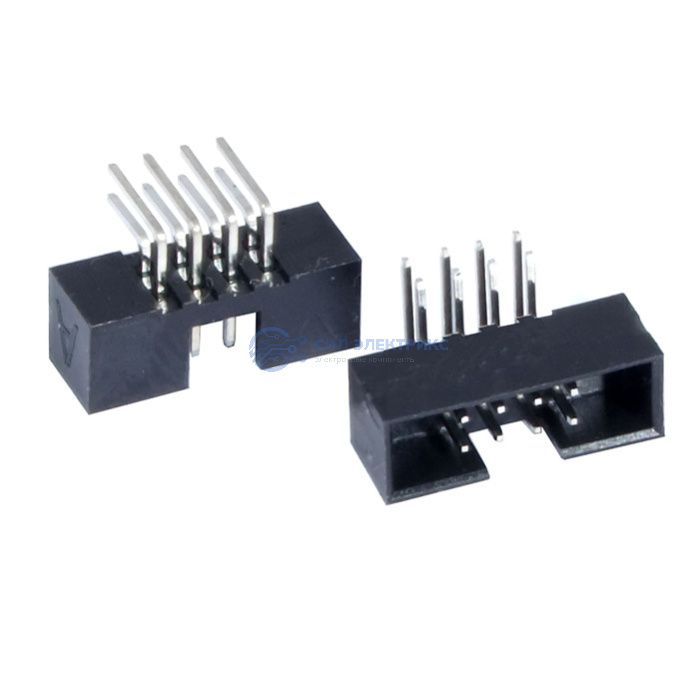

фото Разъем (вилка) BH2-08R pitch 2.00 mm

Артикул:

684552

Производитель:

RUICHI

1400 шт. в наличии

6.04 руб.

В корзину

Бесплатная доставка до транспортной компании

Характеристики Описание Доставка

Технические параметры

Высота

5,6 (корпус) + 2,9 мм

Ширина

15,2 мм

Глубина

5,7 (корпус) мм

Диапазон рабочих температур

-55…+105 °С

Тип разъёма

М - вилка серии BH2, тип R угловая

Материал корпуса

PBT армированный (UL 94 V-0)

Способ монтажа

монтаж на плату - пайка

Высота (мм)

5,6 (корпус) + 2,9

Диапазон рабочих температур, °C

-55…+105

Ширина (мм)

15,2

Глубина (мм)

5,7 (корпус)

Диэлектрическая прочность

500 (50 Гц, 1 мин.) В

Сопротивление изоляции, не менее

1000 МОм

Сопротивление изоляции, МОм, не менее

1000

Диэлектрическая прочность, В

500 (50 Гц, 1 мин.)

Шаг разъёма

2,0 мм

Количество контактов

8 (2 x 4)

Контактное сопротивление, не более

30 мОм

Контактное сопротивление, мОм, не более

Вес брутто

0.65

Транспортная упаковка: размер/кол-во

32.2*28.5*28/3000

Шаг контактов, мм

2,0

Категория:

Разъемы IDC

Наименование

BH2-08R pitch 2.00 mm

Показать весь текст

Описание

Разъём (вилка) BH2-08R с шагом 2.00 мм — компактный 8-контактный разъём прямого типа, предназначенный для межплатного соединения в устройствах с плотной компоновкой. Небольшой шаг между контактами позволяет использовать его в цифровых и слаботочных схемах, где требуется экономия пространства. Контактные элементы обеспечивают стабильное соединение, а пластиковый корпус гарантирует надёжную фиксацию на печатной плате. Подходит для поверхностного или сквозного монтажа, в зависимости от исполнения. Используется как часть модульных интерфейсов и систем передачи сигналов.

Применение:
