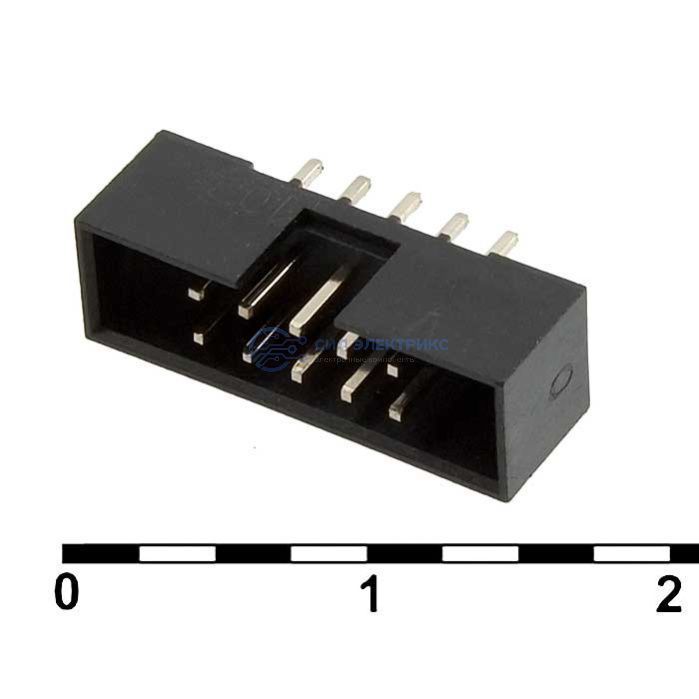

Разъем (вилка) BH2-10(IDC2-10MS)pitch 2.00 mm
7 руб.
шт.
Минимальная норма отгрузки—от 250 шт.
Бесплатная доставка до транспортной компании
Технические параметры
Высота
5,6 (корпус) + 2,8 мм
Ширина
17,3 мм
Глубина
5,6 мм
Диапазон рабочих температур
0…+85 °С
Тип разъёма
IDC-разъем серии BH2, (М) - вилка прямая
Номинальный ток
3 А
Материал корпуса
PBT армированный (UL 94 V-0)
Способ монтажа
монтаж на плату - пайка
Высота (мм)
5,6 (корпус) + 2,8
Диапазон рабочих температур, °C
0…+85
Ширина (мм)
17,3
Глубина (мм)
5,6
Диэлектрическая прочность
1000 (50 Гц, 1 мин.) В
Номинальный ток, А
3
Сопротивление изоляции, не менее
1000 МОм
Сопротивление изоляции, МОм, не менее
1000
Диэлектрическая прочность, В
1000 (50 Гц, 1 мин.)
Шаг разъёма
2,0 мм
Количество контактов
10 (5 x 2)
Контактное сопротивление, не более
20 мОм
Материал контакта
латунь с золотым покрытием
Контактное сопротивление, мОм, не более
20
Вес брутто
0.68
Транспортная упаковка: размер/кол-во
42*28*23.5/10080
Шаг контактов, мм
2,0
Категория:
Наименование
BH2-10(IDC2-10MS)pitch 2.00 mm
Показать весь текст
Описание
Разъём (вилка) BH2-10(IDC2-10MS) с шагом 2.00 мм — 10-контактный прямой разъём с IDC-конструкцией для ленточного кабеля. Обеспечивает надёжное соединение в интерфейсных шинах и системах передачи данных. Используется совместно с кабелями IDC 1.27 мм, легко устанавливается за счёт контактного прокола изоляции. Компактное исполнение с плотным шагом 2.00 мм подходит для цифровых и управляющих устройств. Обеспечивает высокую повторяемость контакта при серийной сборке, минимизирует риск ослабления соединения.
Применение:
- Интерфейсные соединения с использованием ленточного кабеля.
- Платы диспетчеризации, сбора данных и управления.
- Системы автоматики и телеметрии.
- Модульные электронные узлы с компактной разводкой.
