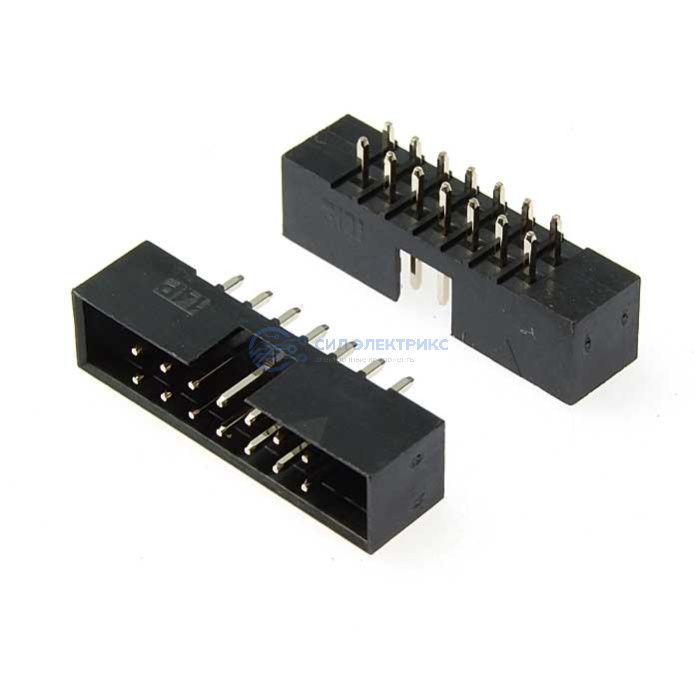

Разъем (вилка) BH2-14(IDC2-14MS)pitch 2.00 mm
Бесплатная доставка до транспортной компании
Технические параметры
Высота
5,6 (корпус) + 2,8 мм
Ширина
21,3 мм
Глубина
5,6 мм
Диапазон рабочих температур
0…+85 °С
Тип разъёма
IDC-разъем серии BH2, (М) - вилка прямая
Номинальный ток
3 А
Материал корпуса
PBT армированный (UL 94 V-0)
Способ монтажа
монтаж на плату - пайка
Высота (мм)
5,6 (корпус) + 2,8
Диапазон рабочих температур, °C
0…+85
Ширина (мм)
21,3
Глубина (мм)
5,6
Диэлектрическая прочность
1000 (50 Гц, 1 мин.) В
Номинальный ток, А
3
Сопротивление изоляции, не менее
1000 МОм
Сопротивление изоляции, МОм, не менее
1000
Диэлектрическая прочность, В
1000 (50 Гц, 1 мин.)
Шаг разъёма
2,0 мм
Количество контактов
14 (7 x 2)
Контактное сопротивление, не более
20 мОм
Контактное сопротивление, мОм, не более
20
Вес брутто
0.85
Транспортная упаковка: размер/кол-во
42*28*18.5/5060
Шаг контактов, мм
2,0
Категория:
Наименование
BH2-14(IDC2-14MS)pitch 2.00 mm
Показать весь текст
Описание
Разъём (вилка) BH2-14(IDC2-14MS) с шагом 2.00 мм — IDC-разъём с 14 контактами для подключения ленточного кабеля. Позволяет быстро и надёжно соединять платы и модули без пайки. Используется в интерфейсах с повышенной плотностью разводки и в системах, где важна скорость сборки. Контактная группа реализует прокол изоляции, обеспечивая надёжную коммутацию без оголения проводников. Подходит для цифровых, управляющих и телекоммуникационных решений.
Применение:
- Соединение плат с помощью ленточного кабеля.
- Системы управления, телеметрии и передачи данных.
- Модули автоматики и сборки на основе IDC-конструкций.
- Промышленная электроника с серийным монтажом и минимальным временем сборки.
