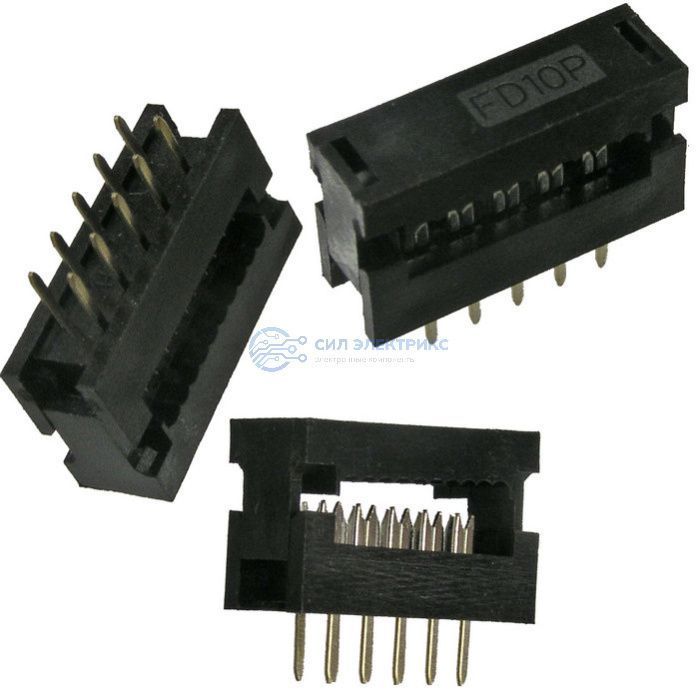

Разъем (вилка) FDC-10
Технические параметры

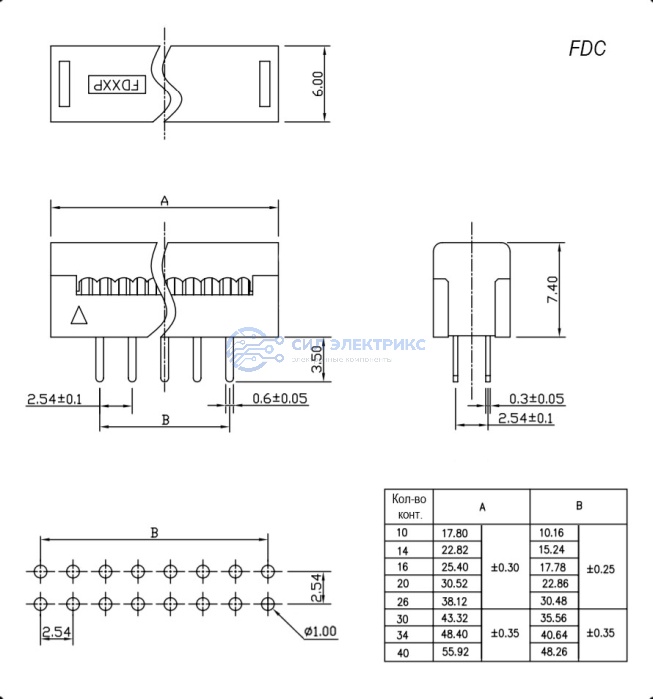

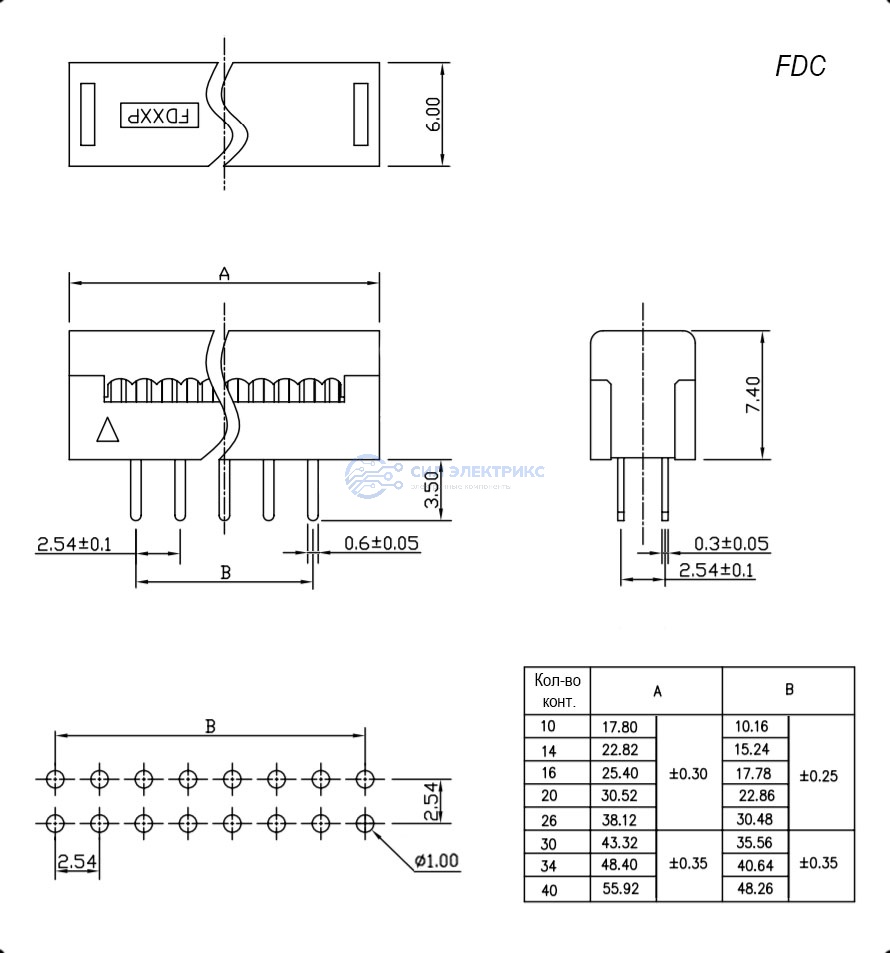

Высота
10,90: 7,40 (корпус) + 3,50 мм
Ширина
17,8 мм
Глубина
6 мм
Диапазон рабочих температур
0 …+85 °С
Тип разъёма
IDC
Материал корпуса
термопластик (UL 94 V-0)
Способ монтажа
шлейф - врезка; монтаж на плату - пайка
Высота (мм)
10,90: 7,40 (корпус) + 3,50
Диапазон рабочих температур, °C
0 …+85
Ширина (мм)
17,8
Глубина (мм)
6
Диэлектрическая прочность
500 (50 Гц, 1 мин.) В
Сопротивление изоляции, не менее
1000 МОм
Сопротивление изоляции, МОм, не менее
1000
Диэлектрическая прочность, В
500 (50 Гц, 1 мин.)
Шаг разъёма
2,54 х 2,54 мм
Количество контактов
10 (2 х 5)
Контактное сопротивление, не более
20 мОм
Контактное сопротивление, мОм, не более
20
Вес брутто
1.33
Транспортная упаковка: размер/кол-во
48*32*22.5/10080
Шаг контактов, мм
2,54
Категория:
Наименование
FDC-10
Показать весь текст
Описание
Разъём (вилка) FDC-10 — 10-контактный прямой разъём, предназначенный для межплатного соединения в устройствах с минимальной компоновкой. Обеспечивает стабильное и надёжное подключение цепей с использованием винтового зажима, что исключает случайное отсоединение проводников. Корпус из термостойкого пластика совместим с пайкой волной. Идеально подходит для цифровых и управляющих цепей, где важна компактность и долговечность соединения.
Применение:
- Межплатные соединения в цифровых и управляющих системах.
- Системы связи и передачи данных, а также в охранной и автоматику.
- Контроллеры и платы управления с количеством цепей до 10.
- Электронные устройства с минимальной монтажной площадью.
