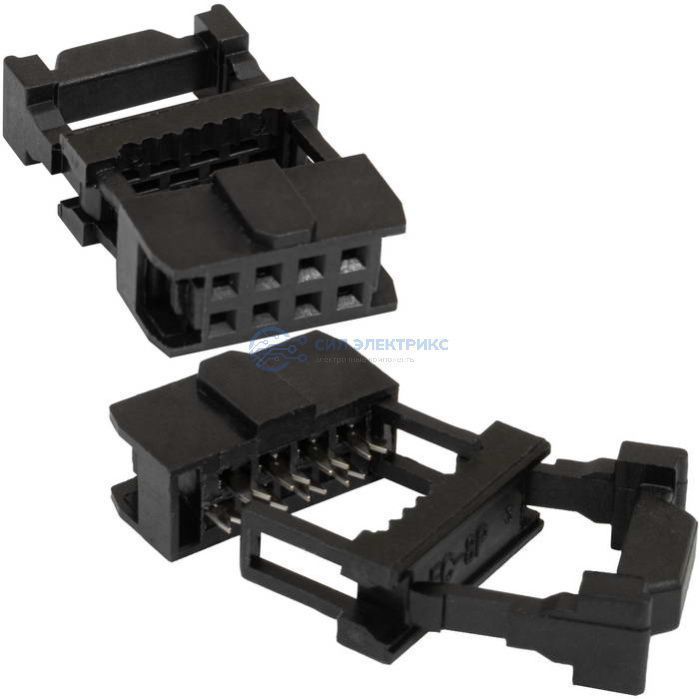

Разъем (вилка) IDC-08F
Бесплатная доставка до транспортной компании

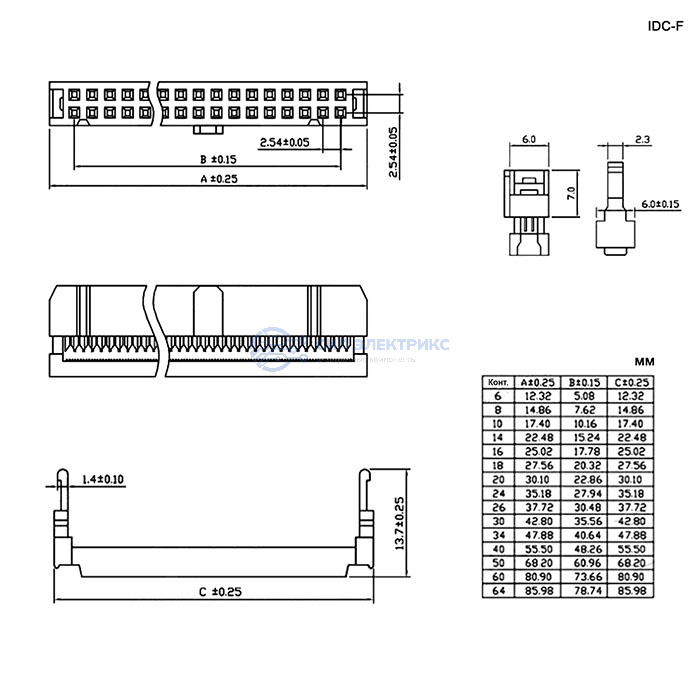

Технические параметры
Высота
6,9 мм
Ширина
14,86 мм
Глубина
7,0 корпус (врезная часть) мм
Диапазон рабочих температур
-45…+105 °С
Тип разъёма
F - розетка с врезным контактом IDC
Номинальный ток
AC/ DC - 1 А
Материал корпуса
GF-PBT UL94V-0
Способ монтажа
монтаж на плоский кабель
Высота (мм)
6,9
Диапазон рабочих температур, °C
-45…+105
Ширина (мм)
14,86
Глубина (мм)
7,0 корпус (врезная часть)
Материал
контакты - латунь или фосфористая бронза
Диэлектрическая прочность
500 (50 Гц, 1 мин.) В
Номинальный ток, А
AC/ DC - 1
Сопротивление изоляции, не менее
1000 МОм
Сопротивление изоляции, МОм, не менее
1000
Диэлектрическая прочность, В
500 (50 Гц, 1 мин.)
Количество контактов
8 (4 x 2) с шагом 2,54
Контактное сопротивление, не более
20 мОм
Материал контакта
латунь или фосфористая бронза
Контактное сопротивление, мОм, не более
20
Вес брутто
1.83
Транспортная упаковка: размер/кол-во
42*28*18.5/3024
Шаг контактов, мм
2,54
Категория:
Наименование
IDC-08F
Показать весь текст
Описание
Разъём (вилка) IDC-08F — 8-контактный прямой разъём с технологией IDC (Insulation Displacement Contact), предназначенный для подключения ленточных кабелей. Это решение позволяет быстро и надёжно соединять цепи без использования пайки, что упрощает монтаж и увеличивает надёжность. Разъём подходит для установки в устройства с ограниченным монтажным пространством, обеспечивая удобное соединение для цифровых и управляющих сигналов.
Применение:
- Интерфейсные соединения с ленточным кабелем в устройствах управления.
- Системы автоматизации, контроллеры и модули сбора данных.
- Электронные платы с плотной разводкой и нуждающиеся в быстром подключении.
- Модульные системы и устройства с высокими требованиями к соединению без пайки.
