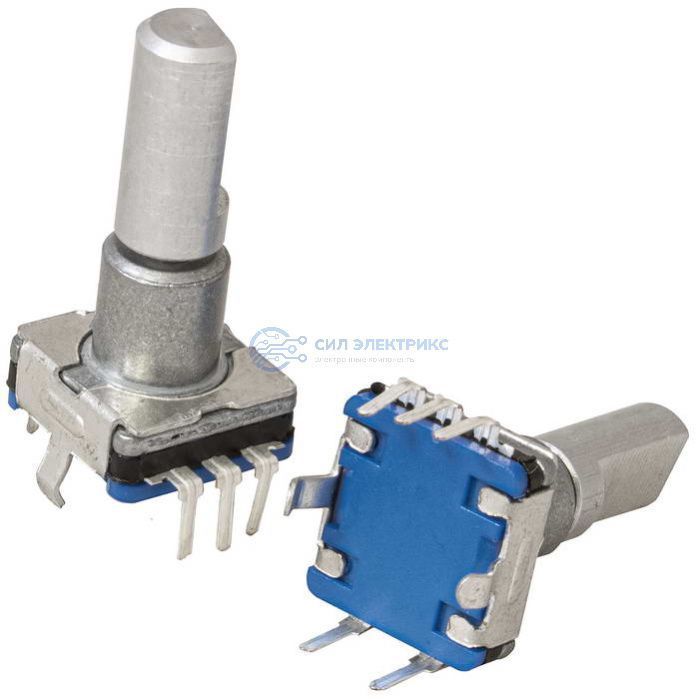

Энкодер EC11E 30/15 20mm pushpin
Технические параметры
Ширина
11,7 (корпус) мм
Глубина
12 (корпус)
Вес
5 г
Тип
Энкодер инкрементальный двухканальный серии EC11E с переключателем
Диапазон рабочих температур
-40…+70 °С
Срок службы
15000 циклов
Относительная влажность
25…85 %
Номинальное напряжение
5 В
Способ монтажа
монтаж на плату, положение вертикальное
Номинальное напряжение, В
5
Высота (мм)
20 (без корпуса)
Диапазон рабочих температур, °C
-40…+70
Ширина (мм)
11,7 (корпус)
Вес, г
5
Глубина (мм)
12 (корпус)
Относительная влажность, %
25…85
Размер установочного отверстия
Ф 7 мм
Назначение
для определ. скорости и направления вращения; угла поворота; примен. в качестве ручки управления
Максимальный ток
0,5…5 мА/ канал; общий вывод - 0,5…10 мА
Разрешение
30 щелчков, 15 импульсов (15 PPR)
Тип переключателя
SPST NO - контакт нормально разомкнут
Угол поворота
360 °
Тип вала
с лыской F - 10 мм; диаметр - 6 мм; длина L - 20 мм; материал - металл
Наименование
Энкодер инкрементальный двухканальный серии EC11E с переключателем
Посадочное отверстие (мм)
Ф7
Вес брутто
4.38
Транспортная упаковка: размер/кол-во
32*29*36/2000
Угол поворота, °
360
Срок службы, циклов
15000
Категория:
Наименование
EC11E 30/15 20mm pushpin
Показать весь текст
Описание
Энкодер инкрементальный EC11E с валом 20 мм и встроенной кнопкой (pushpin) предназначен для ручной регулировки параметров с возможностью подтверждения выбора. Разрешение 30/15 имп./оборот обеспечивает точное считывание углового перемещения и стабильность работы. Длинный вал 20 мм делает управление более удобным, а кнопка расширяет функциональные возможности энкодера. Устройство отличается надёжностью, долговечностью и устойчивостью к регулярным нагрузкам.
Применение
- Использование в интерфейсах управления с функцией выбора и подтверждения.
- Применение в мультимедийной и аудиоаппаратуре.
- Регулировка параметров в лабораторных и промышленных приборах.
- Интеграция в системы автоматики и электронные устройства.
