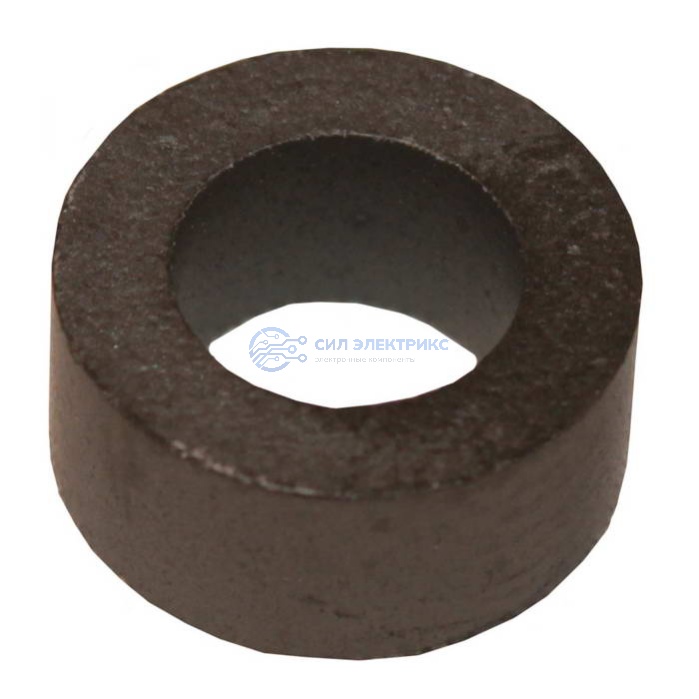

М2000НМ1-36 К10х6х4.5
Производитель:
ФЕРРОПРИБОР
Бесплатная доставка до транспортной компании
Технические параметры
Вес
1 г
Тип
Сердечник ферритовый кольцевой
Частота
верхняя рабочая частота магнитопровода - 100 кГц
Вес, г
1
Характеристика
начальная магнитная проницаемость - 2000 μ
Длина
магнитного пути: 24,07 мм
Длина (мм)
магнитного пути: 24,07
Материал
Mn-Zn
Частота, МГц
верхняя рабочая частота магнитопровода - 0,1
Коэффициент
начальной индуктивности: 0,74-1,22 мкГн
Форма
кольцо
Сечение
8,81 мм?
Марка
НМ
Начальная магнитная проницаемость, µi
2000
Категория:
Наименование
М2000НМ1-36 К10х6х4.5
Показать весь текст
Описание
Феррит М2000НМ1-36 К10х6х4.5 — это прямоугольный ферритовый сердечник с размерами 10×6×4,5 мм, изготовленный из материала М2000НМ1-36. Компактный ферритовый элемент применяется для создания индуктивностей и фильтрующих компонентов в компактной радиоэлектронной аппаратуре. Материал М2000НМ1-36 обеспечивает оптимальные характеристики в ВЧ-диапазоне: высокую проницаемость, низкие потери и устойчивость к намагничиванию при воздействии импульсных токов. Геометрия корпуса позволяет эффективно оборачивать провод, формируя замкнутый магнитный контур. Феррит сохраняет стабильные свойства при нагреве, механических нагрузках и воздействии внешней среды, обеспечивая надёжность работы конечных изделий даже в жёстких условиях эксплуатации.
Применение:
- Катушки индуктивности в малогабаритной аппаратуре и преобразователях.
- Сглаживающие фильтры в импульсных и ВЧ-цепях.
- Устройства подавления ЭМП и защиты чувствительных линий сигналов.
