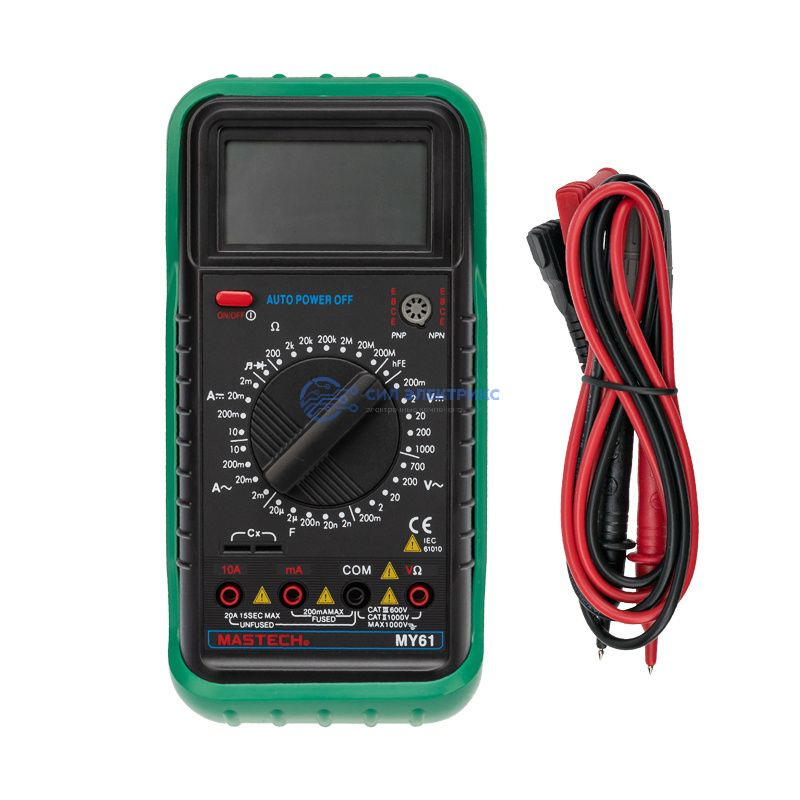

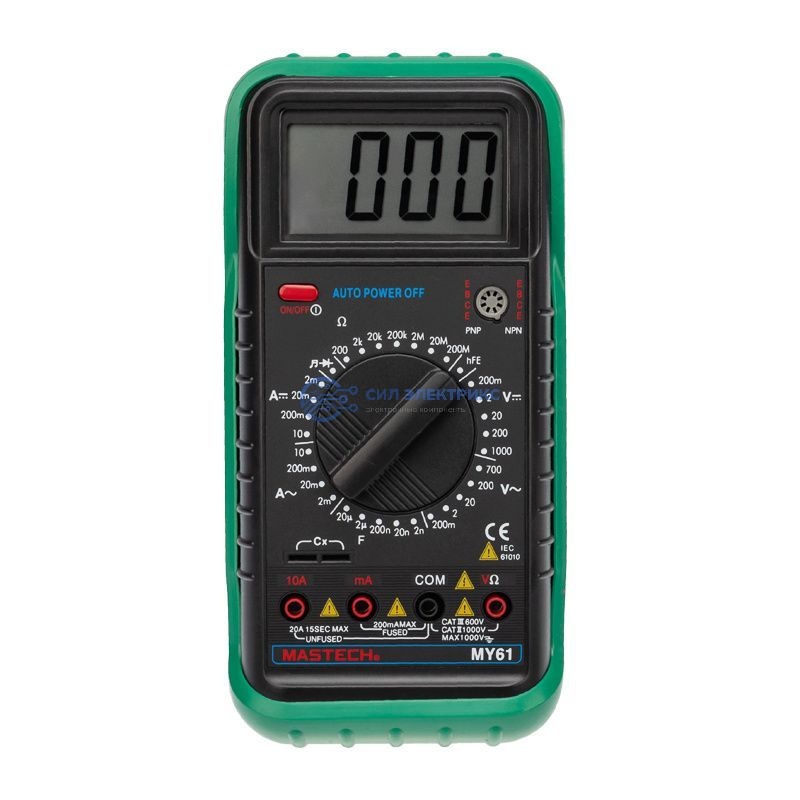

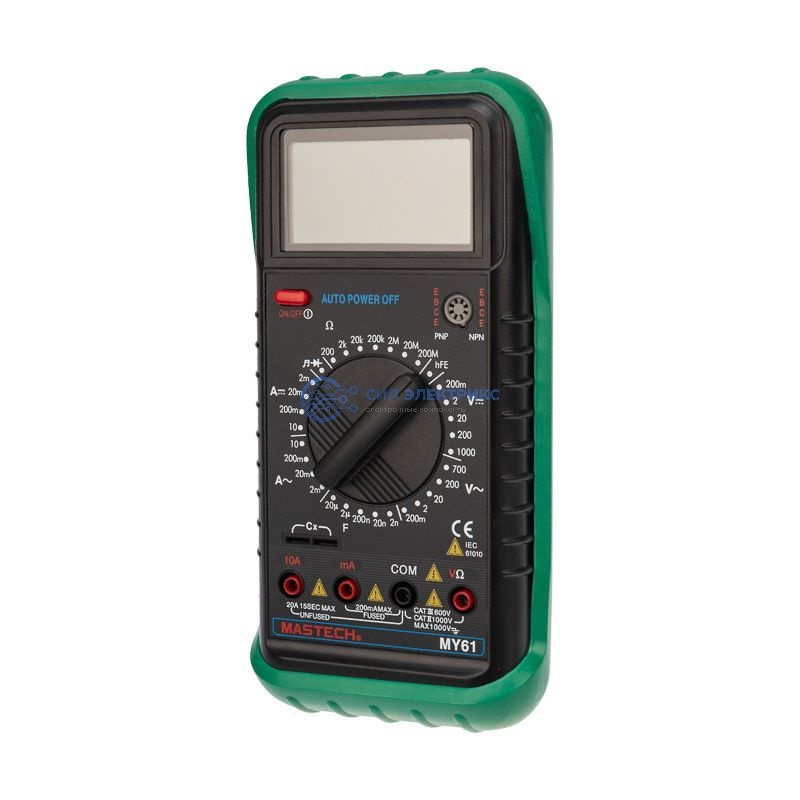

Универсальный мультиметр MY61 MASTECH (СИЛ Электрикс)
Бесплатная доставка до транспортной компании
Кратко о приборе
MY61 MASTECH мультиметр универсальный (СИЛ Электрикс) - цифровой прибор для базовых измерений в цепях постоянного и переменного тока при монтаже, наладке и сервисной диагностике. Поддерживает ручной выбор диапазонов, понятную коммутацию щупов и режим удержания показаний Data Hold, когда дисплей неудобно контролировать во время замера.
Ключевые возможности
Что измеряет и какие режимы поддерживает
Прибор предназначен для измерения напряжения и тока AC/DC, сопротивления и емкости. Для диагностики компонентов предусмотрены прозвонка целостности цепи, тест диодов и измерение коэффициента усиления транзисторов hFE.
Мнение нашего эксперта
В большинстве бытовых и монтажных проверок решает не максимум по пределам, а дисциплина измерений. Начинайте с большего диапазона, внимательно выбирайте вход под ток или напряжение и не переключайте режимы, пока щупы подключены к точкам с напряжением - так проще избежать перегруза и получить корректный результат.
Памятка по режимам
| Прозвонка цепи | Поиск обрывов, проверка предохранителей, разьемов и контактных групп на обесточенной линии |
| Тест диодов | Проверка диодов и диодных мостов при диагностике выпрямительных цепей |
| hFE | Сравнительная проверка транзисторов при первичной диагностике электронных узлов |
| Data Hold | Фиксация результата, когда дисплей трудно прочитать во время замера |
| Ручной диапазон | Контроль показаний в нестабильных цепях и удобная проверка сигналов в привычном пределе |
Применение
- проверка наличия напряжения на клеммах, розетках, участках проводки и в распределительных коробках
- контроль питания блоков, плат и исполнительных устройств при диагностике
- измерение тока нагрузки при последовательном включении прибора в цепь
- поиск обрывов и плохих контактов прозвонкой проводников и соединений
- проверка диодов и диодных мостов при ремонте выпрямительных участков
- измерение сопротивления элементов и участков цепи при поиске неисправностей
- первичная проверка емкости конденсаторов при диагностике
Важно знать
Прозвонку, измерение сопротивления и тест диодов выполняют только на обесточенной цепи. Перед измерением тока убедитесь, что выбран правильный режим и используются соответствующие входы прибора. Если уровень сигнала неизвестен, начинайте с большего диапазона и снижайте его после стабилизации показаний.
Как выполнить прозвонку цепи мультиметром MY61
Порядок действий для проверки целостности проводника, предохранителя или контакта.
- Обесточьте участок и проверьте отсутствие напряжения в режиме измерения напряжения.

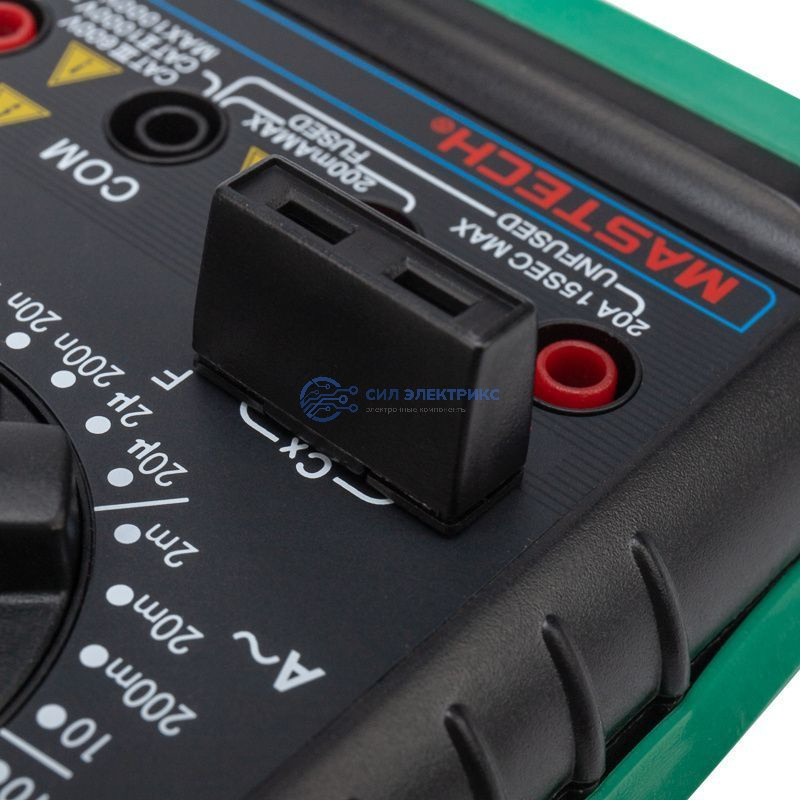

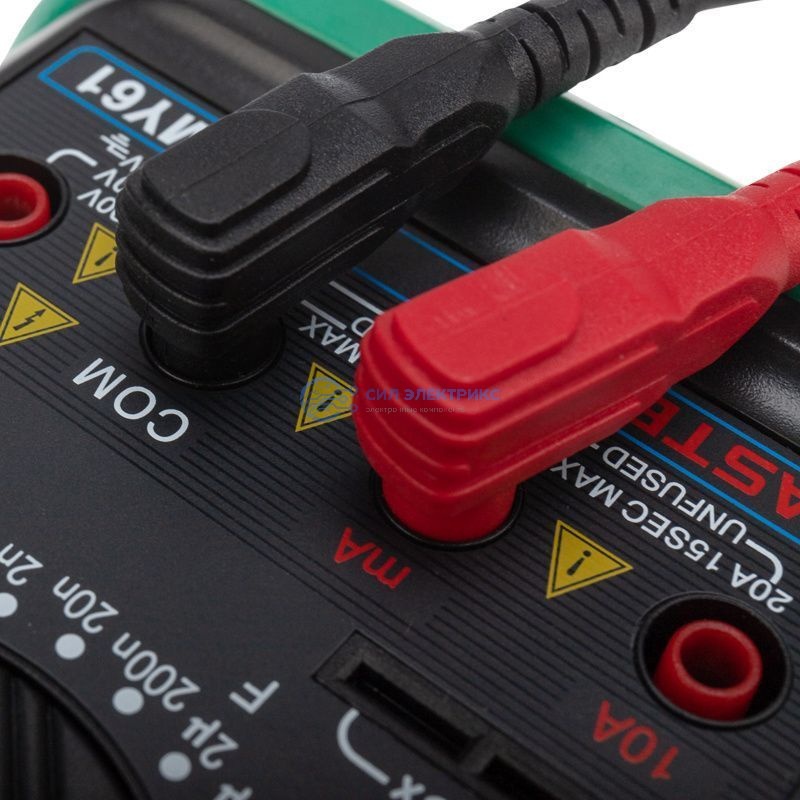

- Подключите щупы в гнезда для измерения напряжения и сопротивления, выберите режим прозвонки.
- Коснитесь щупами двух точек цепи и оцените индикацию: звуковой сигнал и низкое сопротивление указывают на целостность.
