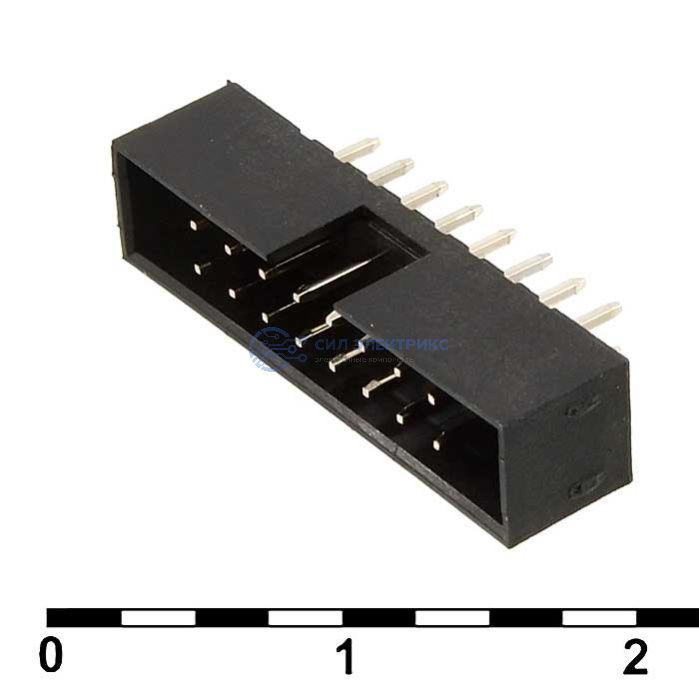

Разъем (вилка) BH2-16(IDC2-16MS)pitch 2.00 mm
Бесплатная доставка до транспортной компании
Технические параметры
Высота
5,6 (корпус) + 2,8 мм
Ширина
23,3 мм
Глубина
5,6 мм
Диапазон рабочих температур
0…+85 °С
Тип разъёма
IDC-разъем серии BH2, (М) - вилка прямая
Номинальный ток
3 А
Материал корпуса
PBT армированный (UL 94 V-0)
Способ монтажа
монтаж на плату - пайка
Высота (мм)
5,6 (корпус) + 2,8
Диапазон рабочих температур, °C
0…+85
Ширина (мм)
23,3
Глубина (мм)
5,6
Диэлектрическая прочность
1000 (50 Гц, 1 мин.) В
Номинальный ток, А
3
Сопротивление изоляции, не менее
1000 МОм
Сопротивление изоляции, МОм, не менее
1000
Диэлектрическая прочность, В
1000 (50 Гц, 1 мин.)
Шаг разъёма
2,0 мм
Количество контактов
16 (8 x 2)
Контактное сопротивление, не более
20 мОм
Контактное сопротивление, мОм, не более
20
Вес брутто
0.97
Транспортная упаковка: размер/кол-во
58*48.5*26/3000
Шаг контактов, мм
2,0
Категория:
Наименование
BH2-16(IDC2-16MS)pitch 2.00 mm
Показать весь текст
Описание
Разъём (вилка) BH2-16(IDC2-16MS) с шагом 2.00 мм — 16-контактный IDC-разъём для ленточного кабеля. Обеспечивает быстрое и надёжное соединение без пайки за счёт технологии прокола изоляции (IDC). Идеален для многоканальных соединений между платами и модулями в системах автоматизации и телеметрии. Контактная группа выполнена из лужёного металла, пластиковый корпус обеспечивает жёсткую фиксацию и защиту от случайного отсоединения. Применяется в сборочных линиях, где важна скорость монтажа и повторяемость подключения.
Применение:
- Интерфейсные соединения по ленточному кабелю в составе управляющих систем.
- Платы сбора данных и автоматизации с множеством линий связи.
- Устройства телеметрии, диспетчеризации и связи.
- Промышленные решения, требующие серийной сборки и надёжной коммутации.
