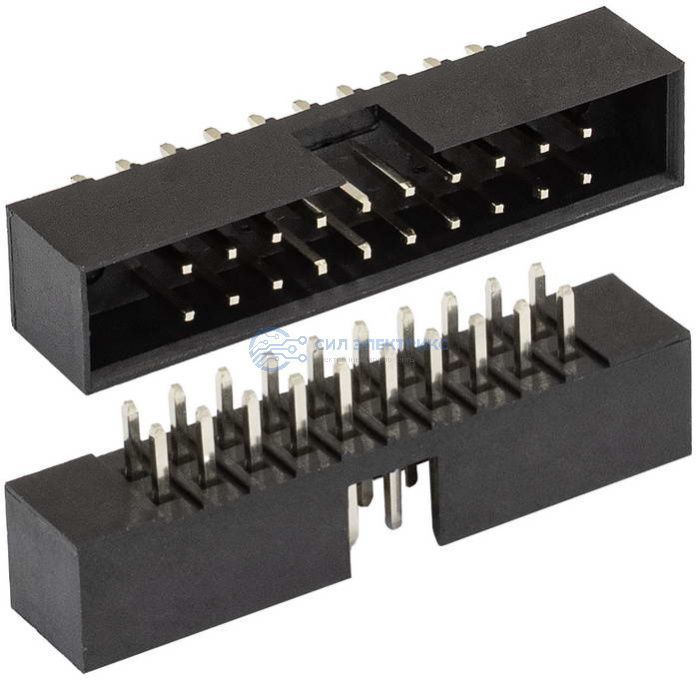

Разъем (вилка) BH2-20(IDC2-20MS)pitch 2.00 mm
Бесплатная доставка до транспортной компании
Технические параметры
Высота
5,6 (корпус) + 2,8 мм
Ширина
27,3 мм
Глубина
5,6 мм
Диапазон рабочих температур
0…+85 °С
Тип разъёма
IDC-разъем серии BH2, (М) - вилка прямая
Номинальный ток
3 А
Материал корпуса
PBT армированный (UL 94 V-0)
Способ монтажа
монтаж на плату - пайка
Высота (мм)
5,6 (корпус) + 2,8
Диапазон рабочих температур, °C
0…+85
Ширина (мм)
27,3
Глубина (мм)
5,6
Диэлектрическая прочность
1000 (50 Гц, 1 мин.) В
Номинальный ток, А
3
Сопротивление изоляции, не менее
1000 МОм
Сопротивление изоляции, МОм, не менее
1000
Диэлектрическая прочность, В
1000 (50 Гц, 1 мин.)
Шаг разъёма
2,0 мм
Количество контактов
20 (10 x 2)
Контактное сопротивление, не более
20 мОм
Контактное сопротивление, мОм, не более
20
Вес брутто
1.06
Транспортная упаковка: размер/кол-во
50.5*35.5*43.5/3060
Шаг контактов, мм
2,0
Категория:
Наименование
BH2-20(IDC2-20MS)pitch 2.00 mm
Показать весь текст
Описание
Разъём (вилка) BH2-20(IDC2-20MS) с шагом 2.00 мм — 20-контактный IDC-разъём для ленточного кабеля. Обеспечивает быстрое и надёжное соединение с помощью технологии прокола изоляции (IDC). Идеален для многоканальных соединений в устройствах с высокой плотностью разводки, таких как системы управления, телеметрии и связи. Разъём отличается высокой надёжностью и долговечностью соединений, что делает его отличным выбором для автоматизированных сборок и массовых производств.
Применение:
- Интерфейсные соединения между платами с помощью ленточного кабеля.
- Модули и устройства автоматизации с множеством каналов связи.
- Платы управления, сигнализации, телеметрии и распределения.
- Промышленные решения с требованиями к скорости сборки и повторяемости подключения.
