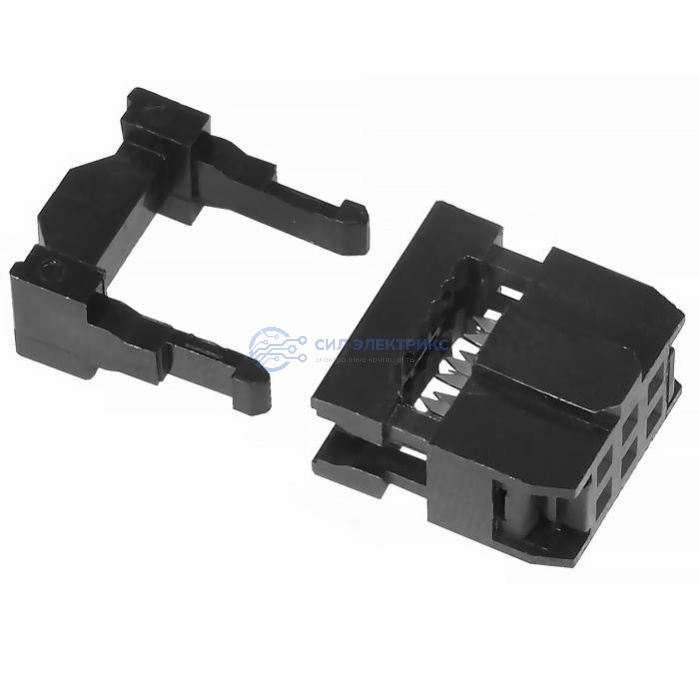

Разъем (вилка) IDC-06F
Бесплатная доставка до транспортной компании
Технические параметры
Высота
6,9 мм
Ширина
12,32 мм
Глубина
7,0 корпус (врезная часть) мм
Диапазон рабочих температур
-45…+105 °С
Тип разъёма
F - розетка с врезным контактом IDC
Номинальный ток
AC/ DC - 1 А
Материал корпуса
GF-PBT UL94V-0
Способ монтажа
монтаж на плоский кабель
Высота (мм)
6,9
Диапазон рабочих температур, °C
-45…+105
Ширина (мм)
12,32
Глубина (мм)
7,0 корпус (врезная часть)
Материал
контакты - латунь или фосфористая бронза
Диэлектрическая прочность
500 (50 Гц, 1 мин.) В
Номинальный ток, А
AC/ DC - 1
Сопротивление изоляции, не менее
1000 МОм
Сопротивление изоляции, МОм, не менее
1000
Диэлектрическая прочность, В
500 (50 Гц, 1 мин.)
Количество контактов
6 (3 x 2) с шагом 2,54
Контактное сопротивление, не более
20 мОм
Материал контакта
латунь или фосфористая бронза
Контактное сопротивление, мОм, не более
20
Вес брутто
1.53
Транспортная упаковка: размер/кол-во
56*32*23.5/10128
Шаг контактов, мм
2,54
Категория:
Наименование
IDC-06F
Показать весь текст
Описание
Разъём (вилка) IDC-06F — 6-контактный прямой разъём с технологией IDC (Insulation Displacement Contact), предназначенный для соединения с ленточными кабелями. Эта технология позволяет выполнить подключение без пайки, что ускоряет сборку и повышает надёжность соединения. Разъём идеален для устройств, в которых требуется часто подключать и отключать кабели. Подходит для применения в автоматических системах, интерфейсах и модулях сбора данных.
Применение:
- Соединения с ленточными кабелями в системах с высокой плотностью разводки.
- Модули управления и интерфейсные соединения.
- Платы сигнализации, телеметрии и автоматизации.
- Электронные устройства с частым подключением и отключением кабелей.
