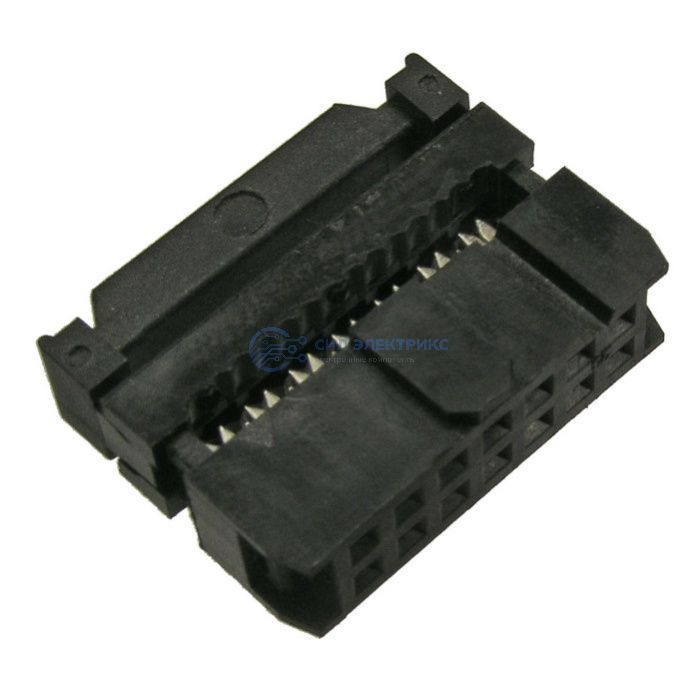

Разъем (вилка) IDC-14F
Бесплатная доставка до транспортной компании
Технические параметры
Высота
6,9 мм
Ширина
22,48 мм
Глубина
7,0 корпус (врезная часть) мм
Диапазон рабочих температур
-45…+105 °С
Тип разъёма
F - розетка с врезным контактом IDC
Номинальный ток
AC/ DC - 1 А
Материал корпуса
GF-PBT UL94V-0
Способ монтажа
монтаж на плоский кабель
Высота (мм)
6,9
Диапазон рабочих температур, °C
-45…+105
Ширина (мм)
22,48
Глубина (мм)
7,0 корпус (врезная часть)
Материал
контакты - латунь или фосфористая бронза
Диэлектрическая прочность
500 (50 Гц, 1 мин.) В
Номинальный ток, А
AC/ DC - 1
Сопротивление изоляции, не менее
1000 МОм
Сопротивление изоляции, МОм, не менее
1000
Диэлектрическая прочность, В
500 (50 Гц, 1 мин.) В
Количество контактов
14 (7 x 2) с шагом 2,54
Контактное сопротивление, не более
20 мОм
Материал контакта
латунь или фосфористая бронза
Контактное сопротивление, мОм, не более
20
Вес брутто
2.61
Транспортная упаковка: размер/кол-во
48*32*27/5000
Категория:
Наименование
IDC-14F
Показать весь текст
Описание
Разъём (вилка) IDC-14F — 14-контактный прямой разъём с технологией IDC (Insulation Displacement Contact), предназначенный для подключения ленточных кабелей. Это решение позволяет быстро и надёжно выполнить подключение без пайки, что значительно ускоряет процесс сборки и уменьшает вероятность ошибок. Разъём идеально подходит для использования в устройствах с высокой плотностью разводки, таких как модули управления, системы сигнализации и телеметрии.
Применение:
- Интерфейсные соединения с ленточным кабелем в системах управления и автоматики.
- Контроллеры, системы распределения данных и мониторинга.
- Электронные устройства с плотной разводкой и нуждающиеся в быстром подключении.
- Модульные системы и устройства с высокими требованиями к соединению без пайки.
