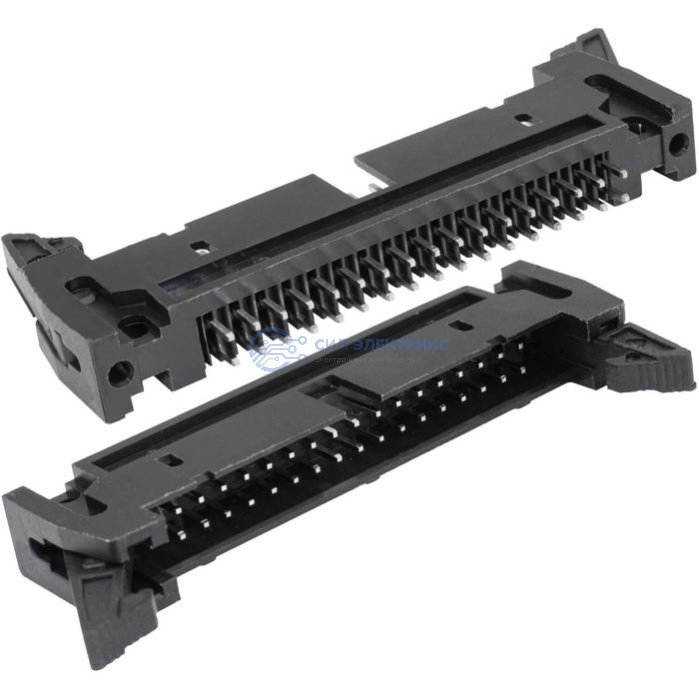

Разъем (вилка) SCM-34 / IDCC-34MS
Бесплатная доставка до транспортной компании
Технические параметры
Высота
8,45 мм
Ширина
62,48 мм
Глубина
13,1 (корпус); 28+3,8 (полная) мм
Диапазон рабочих температур
0…+85 °С
Тип разъёма
IDC-разъем серии SCM, (М) - вилка прямая
Номинальный ток
3 А
Материал корпуса
PBT (UL 94 V-0)
Способ монтажа
монтаж на плату - пайка
Высота (мм)
8,45
Диапазон рабочих температур, °C
0…+85
Ширина (мм)
62,48
Глубина (мм)
13,1 (корпус); 28+3,8 (полная)
Диэлектрическая прочность
1000 (50 Гц, 1 мин.) В
Номинальный ток, А
3
Сопротивление изоляции, не менее
1000 МОм
Сопротивление изоляции, МОм, не менее
1000
Диэлектрическая прочность, В
1000 (50 Гц, 1 мин.)
Шаг разъёма
2,54 мм
Количество контактов
34 (17 x 2)
Контактное сопротивление, не более
20 мОм
Контактное сопротивление, мОм, не более
20
Вес брутто
10.27
Транспортная упаковка: размер/кол-во
53*50*40/2010
Шаг контактов, мм
2,54
Категория:
Наименование
SCM-34 / IDCC-34MS
Показать весь текст
Описание
Разъём (вилка) SCM-34 / IDCC-34MS — 34-контактный прямой разъём с технологией IDCC (Insulation Displacement Contact) для подключения ленточных кабелей. Этот разъём обеспечит стабильное и надёжное соединение с возможностью подключения большого количества каналов. Используется в устройствах с высокой плотностью разводки, таких как системы автоматизации, распределения данных и телеметрии. Технология IDCC позволяет ускорить процесс сборки, исключая необходимость пайки.
Применение:
- Многоканальные системы для передачи данных и сигналов (до 34 каналов).
- Модульные устройства, контроллеры и системы автоматизации.
- Электронные устройства с высокой плотностью разводки и множеством подключаемых цепей.
- Системы мониторинга и телеметрии с высокими требованиями к надёжности соединений.
