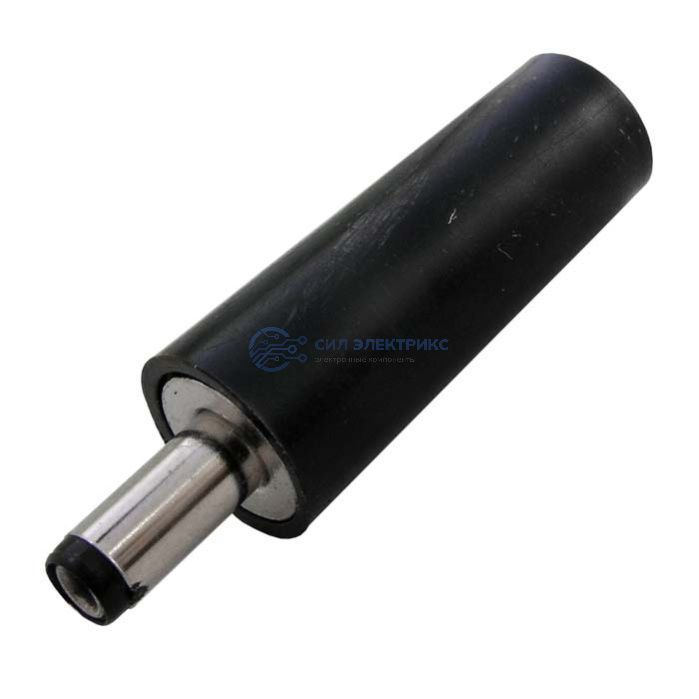

Разъём питания штырьковый SZC-0025b / 4*1.7 mm
Производитель:
SZC
Бесплатная доставка до транспортной компании
Технические параметры

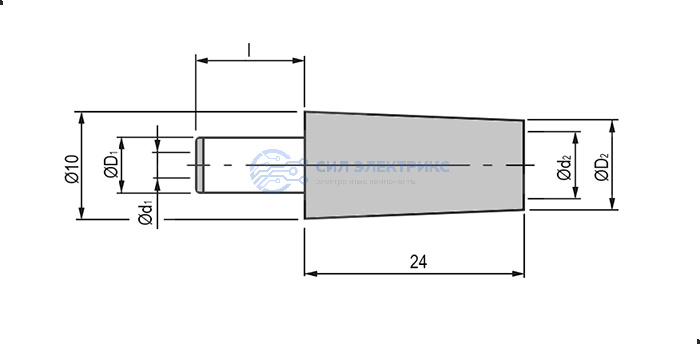

Глубина
24 (изолятор); 33,5 (полная) мм
Тип
Разъем питания штырьковый (F - кабельная сторона)
Диаметр корпуса
10; (D2-7,9/ d2 - 4,9) мм
Диапазон рабочих температур
-30…+70 °С
Номинальное напряжение
20 (DC) В
Материал корпуса
PA66 UL94V-0
Номинальное напряжение, В
20 (DC)
Диаметр корпуса, мм
10; (D2-7,9/ d2 - 4,9)
Диапазон рабочих температур, °C
-30…+70
Характеристика
диаметр контакта - внешний (D1)/ внутренний (d1) - 4,0/ 1,7 мм
Длина
контактной части (с изолятором) l - 9,5* (* - размер может быть изменен)
Диэлектрическая прочность
500 (50 Гц, 1 мин.) В
Сопротивление изоляции, не менее
100 (при Uисп.dc=500 В) МОм
Сопротивление изоляции, МОм, не менее
100 (при Uисп.dc=500 В)
Диэлектрическая прочность, В
500 (50 Гц, 1 мин.)
Максимальный ток
2 А
Контактное сопротивление, не более
30 мОм
Максимальный ток, А
2
Количество циклов коммутации (электро), не менее
5000
Контактное сопротивление, мОм, не более
30
Вес брутто
2.02
Транспортная упаковка: размер/кол-во
48*32*22.5/5000
Категория:
Наименование
SZC-0025b / 4*1.7 mm
Показать весь текст
Описание
Разъём питания SZC-0025b — это стандартный штырьковый штекер постоянного тока с размерами 4×1.7 мм, предназначенный для подключения к гнёздам соответствующего формата. Такой тип разъёма широко применяется в блоках питания портативных устройств. Контактная часть изготовлена из токопроводящего металла с антикоррозийным покрытием, а корпус — из прочного пластика, устойчивого к механическим нагрузкам. Подключается к кабелю путём пайки или обжима.
Применение:
- Используется для питания ноутбуков, видеотехники, телекоммуникационного и измерительного оборудования.
- Совместим с адаптерами и блоками питания с соответствующим гнездом 4×1.7 мм.
- Рекомендуется для самостоятельной сборки кабелей питания или замены повреждённых разъёмов.
- Обеспечивает стабильную передачу напряжения при токе до 3 А.
