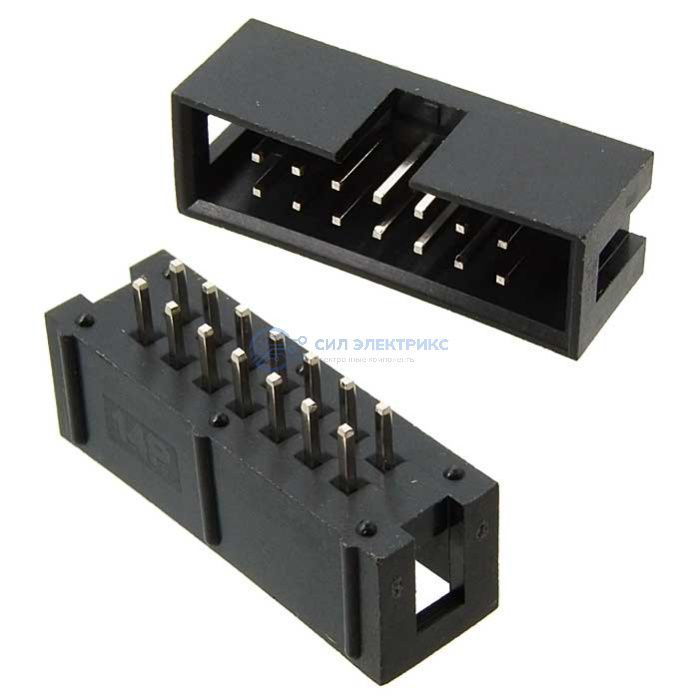

Разъём IDC BH-14 (IDC-14MS), 14 контактов
Бесплатная доставка до транспортной компании
Технические параметры
Тип разъёма
М - вилка
Материал корпуса
термопластик (UL 94 V-0)
Способ монтажа
монтаж на плату - пайка

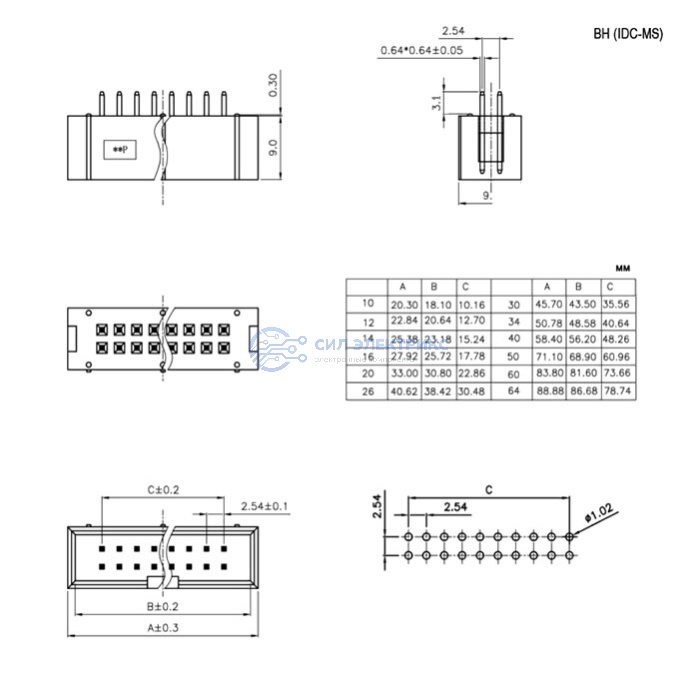

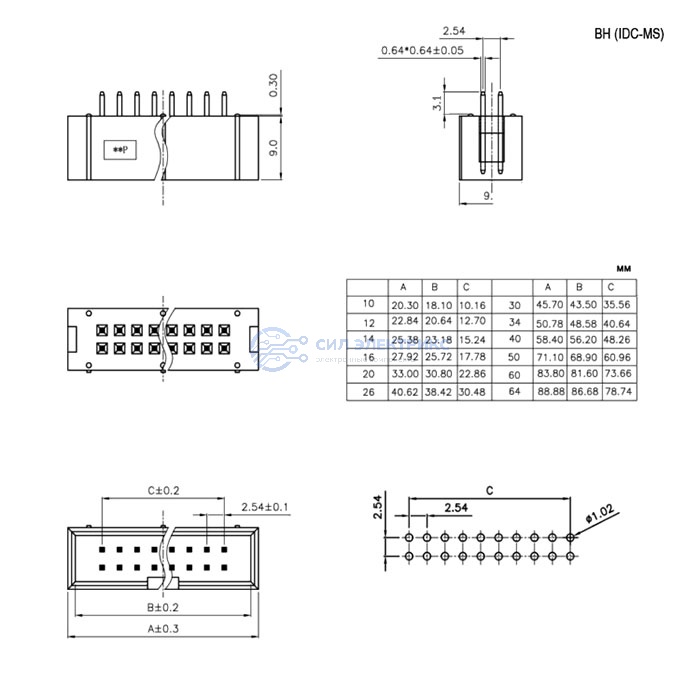

Высота (мм)
9,3 (корпус) + 3,10
Диапазон рабочих температур, °C
0 …+85
Ширина (мм)
25,38
Глубина (мм)
9,1
Сопротивление изоляции, МОм, не менее
1000
Диэлектрическая прочность, В
500 (50 Гц, 1 мин.)
Количество контактов
14 (7 x 2)
Контактное сопротивление, мОм, не более
20
Вес брутто
1.97
Транспортная упаковка: размер/кол-во
55*31*41.5/12800
Шаг контактов, мм
2,54
Категория:
Наименование
BH-14 [IDC-14MS]
Показать весь текст
Описание
Разъём IDC BH-14 (IDC-14MS) — это 14-контактный разъём типа IDC, предназначенный для быстрого и надёжного подключения плоских шлейфов к электронным платам и модулям. Устанавливается методом прокалывания изоляции, что исключает необходимость пайки. Корпус выполнен из термостойкого пластика, а контактные элементы обеспечивают стабильное соединение на протяжении всего срока эксплуатации. Разъём идеально подходит для интерфейсных подключений и систем передачи цифровых сигналов.
Применение:
- Используется для подключения шлейфов к микроконтроллерам, модулям ввода-вывода и датчикам.
- Подходит для промышленной электроники, автоматики, встраиваемых систем и тестового оборудования.
- Обеспечивает быстрое и точное соединение без пайки.
- Идеален для компактных схем с высокой плотностью монтажа.
