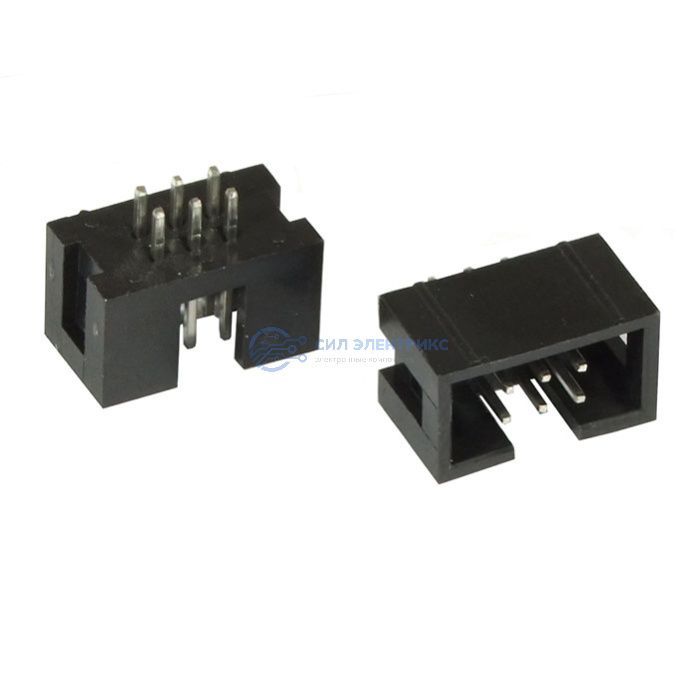

BH-06 [IDC-06MS]
![фото BH-06 [IDC-06MS]](/upload/resize_cache/iblock/fe8/699_699_2e6f92fb348c7d85b71f00d0cb786252a/314z0dkv6pozjm6xz1puhn8q50mes28n.jpg "BH-06 [IDC-06MS]")
Бесплатная доставка до транспортной компании
Технические параметры
Тип разъёма
М - вилка
Материал корпуса
термопластик (UL 94 V-0)
Способ монтажа
монтаж на плату - пайка
Высота (мм)
9,3 (корпус) + 3,10
Диапазон рабочих температур, °C
0…+85
Ширина (мм)
15,22
Глубина (мм)
9,1
Сопротивление изоляции, МОм, не менее
1000
Диэлектрическая прочность, В
500 (50 Гц, 1 мин.)
Количество контактов
6 (3 x 2)
Контактное сопротивление, мОм, не более
20
Вес брутто
1.14
Транспортная упаковка: размер/кол-во
41*28*33/10200
Шаг контактов, мм
2,54
Категория:
Наименование
BH-06 [IDC-06MS]
Показать весь текст
Описание
Разъём IDC BH-06 (IDC-06MS) — это 6-контактный разъём типа IDC (Insulation Displacement Connector), предназначенный для быстрой коммутации шлейфовых кабелей без пайки. Используется в цифровых и управляющих цепях, где важны компактность, надёжность и скорость сборки. Конструкция разъёма обеспечивает надёжный контакт за счёт прокола изоляции кабеля и фиксации шлейфа в корпусе. Совместим со стандартными плоскими шлейфами 1.27 мм или 2.54 мм в зависимости от исполнения.
Применение:
- Используется для подключения плат, панелей, модулей и контроллеров в электронной технике.
- Идеален для цифровых сигналов, управления и интерфейсных соединений.
- Подходит для промышленной, бытовой и компьютерной электроники.
- Обеспечивает быстрое и надёжное соединение без пайки.
