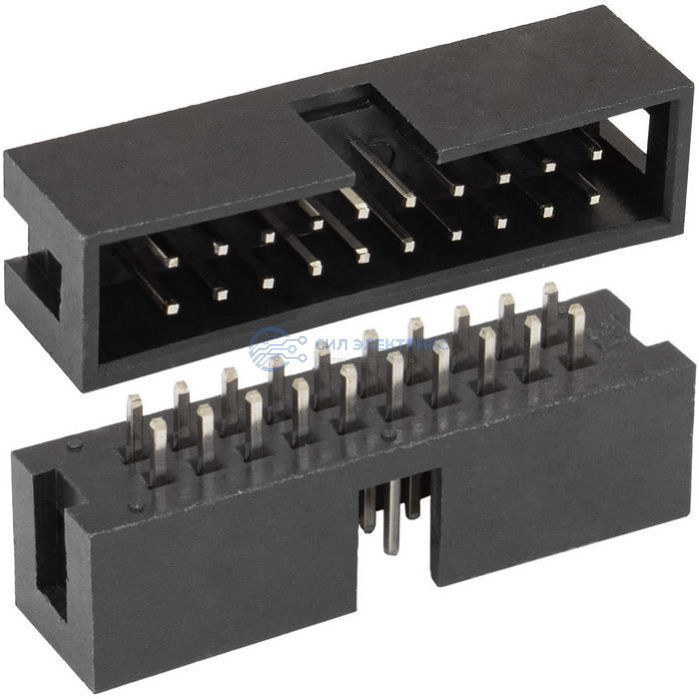

BH-20 [IDC-20MS]
![фото BH-20 [IDC-20MS]](/upload/resize_cache/iblock/c81/699_699_2e6f92fb348c7d85b71f00d0cb786252a/hl6aukcsip84m2kpsmi2kdlbuc2me6jm.jpg "BH-20 [IDC-20MS]")
Бесплатная доставка до транспортной компании
Технические параметры
Тип разъёма
М - вилка
Материал корпуса
термопластик (UL 94 V-0)
Способ монтажа
монтаж на плату - пайка
Высота (мм)
9,3 (корпус) + 3,10
Диапазон рабочих температур, °C
0…+85
Ширина (мм)
33,0
Глубина (мм)
9,1
Сопротивление изоляции, МОм, не менее
1000
Диэлектрическая прочность, В
500 (50 Гц, 1 мин.)
Количество контактов
20 (2 x 10)
Контактное сопротивление, мОм, не более
20
Вес брутто
2.71
Транспортная упаковка: размер/кол-во
41*28*33/4000
Шаг контактов, мм
2,54
Категория:
Наименование
BH-20 [IDC-20MS]
Показать весь текст
Описание
Разъём IDC BH-20 (IDC-20MS) — это 20-контактный прямой разъём типа IDC, предназначенный для подключения плоских шлейфов без пайки. Использует технологию прокола изоляции, что обеспечивает быструю и надёжную коммутацию с минимальными трудозатратами. Корпус изготовлен из прочного термостойкого пластика, устойчивого к температурным и механическим нагрузкам. Совместим с разъёмами стандарта 2.54 мм и широко используется в цифровых интерфейсах, управляющих сигнальных линиях и промышленных системах автоматизации.
Применение:
- Используется для подключения шлейфов в микроконтроллерных платах, панелях управления и цифровых интерфейсах.
- Подходит для встраиваемых систем, станков с ЧПУ, тестовых установок и промышленных контроллеров.
- Обеспечивает быстрое и надёжное соединение без пайки.
- Совместим с гребёнками и кабелями с шагом 2.54 мм.
