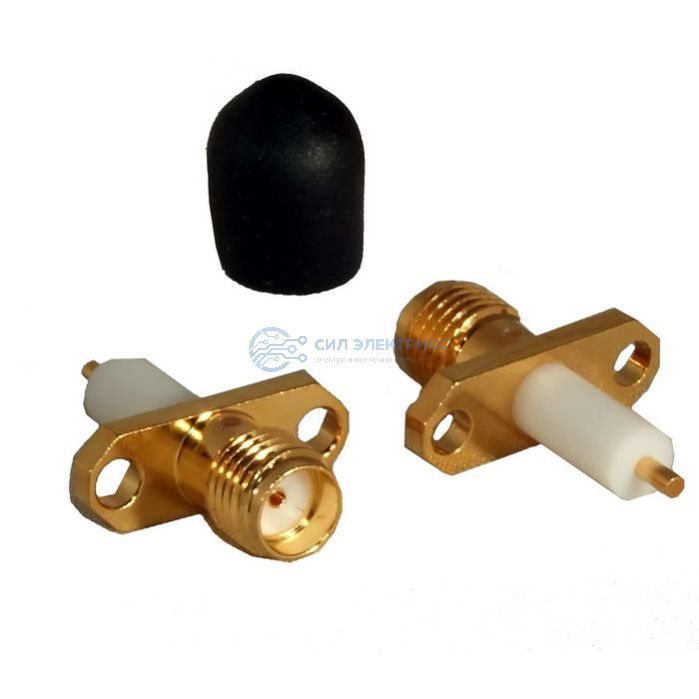

Высокочастотный разъем S-2452-12
88 руб.
шт.
Минимальная норма отгрузки—от 50 шт.
Бесплатная доставка до транспортной компании

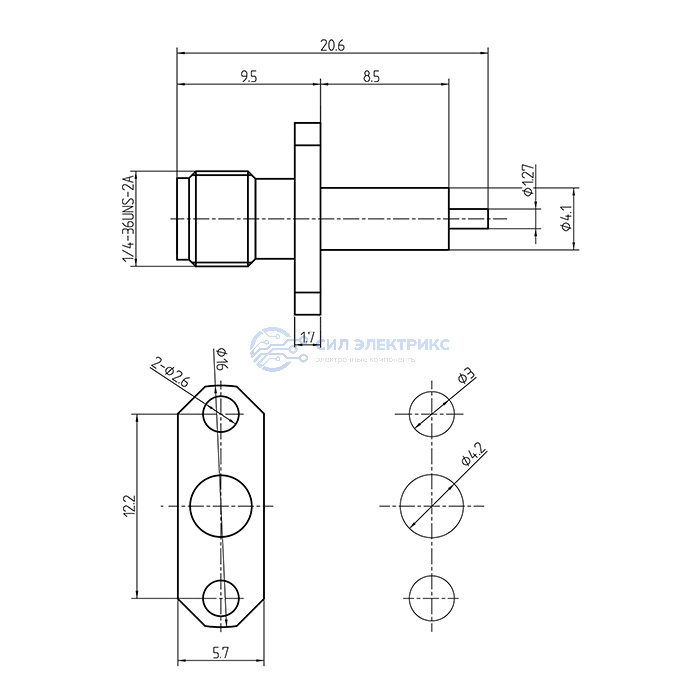

Технические параметры
Высота
16; межосевое расстояние крепления - 12,2 мм
Ширина
5,7 мм
Глубина
20,6 мм
Диапазон частот
до 18 (КСВн - 1.25:1) ГГц
Диапазон рабочих частот
до 18 ГГц
Диапазон рабочих температур
-45…+85
Тип разъёма
Разъем высокочастотный серии SMA с фланцем, розетка (F)
Материал корпуса
никелированная латунь
Способ монтажа
фланцевое крепление на панель/ центральный контакт - пайка
Высота (мм)
16
Диаметр корпуса, мм
12.2
Диапазон рабочих температур, °C
-45…+85
Волновое сопротивление
50 Ом
Коэффициент стоячей волны
КСВН 1.25:1
Ширина (мм)
5,7
Волновое сопротивление (Ом)
50
Глубина (мм)
20,6
Материал
корпус - никелированная латунь, центр. контакт - сплав меди с золотым покрытием, изолятор - тефлон
Диэлектрическая прочность
1000 В
Сопротивление изоляции, не менее
5000 МОм
Сопротивление изоляции, МОм, не менее
5000
Диэлектрическая прочность, В
1000
Размер установочного отверстия
Ф4,2 мм + 2 крепежных отверстия
Контактное сопротивление, не более
центральный контакт - 3; контакт корпуса - 2 мОм
Материал контакта
центральный контакт - сплав меди с золотым покрытием
Материал изолятора
тефлон
Размер установочного отверстия (мм)
Ф4,2 + 2 крепежных отверстия
Контактное сопротивление, мОм, не более
центральный контакт - 3; контакт корпуса - 2
Вес брутто
2.50
Транспортная упаковка: размер/кол-во
42*28*23.5/2000
Диапазон рабочих частот, ГГц
до 18
Категория:
Наименование
S-2452-12
Показать весь текст
Описание
Высокочастотный разъем S-2452-12 — это разъем, предназначенный для использования в высокочастотных системах, обеспечивающий стабильные и надежные соединения. Он защищает соединения от внешних воздействий, таких как пыль и влага, и идеально подходит для работы с высокочастотными сигналами. Этот разъем гарантирует долговечность соединений и стабильную работу системы при высоких механических и температурных нагрузках, что делает его идеальным для использования в телекоммуникационных и радиочастотных приложениях, требующих высокой надежности.
Применение:
- Используется в радиочастотных системах для создания надежных соединений с высокочастотными сигналами.
- Применяется в устройствах, работающих с высокочастотными сигналами, где важна защита соединений от внешних факторов.
- Обеспечивает долговечность соединений и стабильность при высоких механических и температурных нагрузках.
