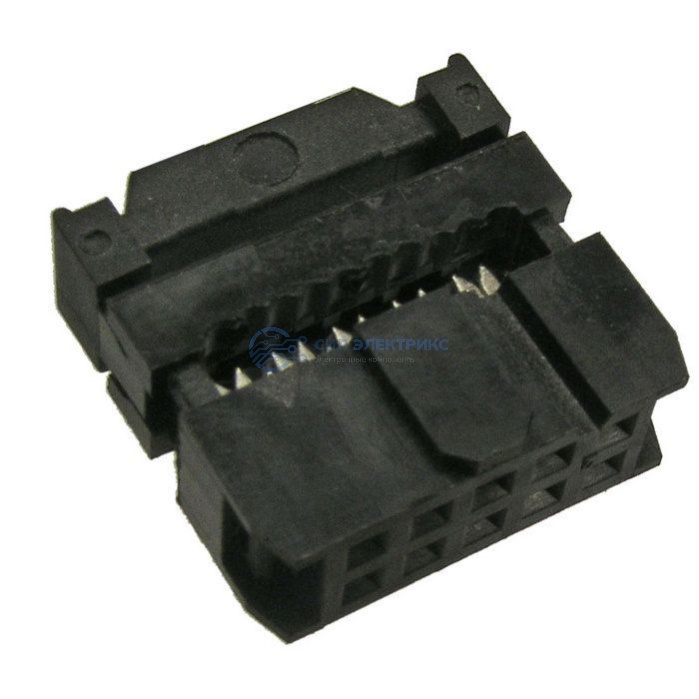

Разъем (вилка) IDC-10F
Бесплатная доставка до транспортной компании
Технические параметры
Высота
6,9 мм
Ширина
17,40 мм
Глубина
7,0 корпус (врезная часть) мм
Диапазон рабочих температур
-45…+105 °С
Тип разъёма
F - розетка с врезным контактом IDC
Номинальный ток
AC/ DC - 1 А
Материал корпуса
GF-PBT UL94V-0
Способ монтажа
монтаж на плоский кабель
Высота (мм)
6,9
Диапазон рабочих температур, °C
-45…+105
Ширина (мм)
17,40
Глубина (мм)
7,0 корпус (врезная часть) мм
Материал
контакты - латунь или фосфористая бронза
Диэлектрическая прочность
500 (50 Гц, 1 мин.) В
Номинальный ток, А
AC/ DC - 1
Сопротивление изоляции, не менее
1000 МОм
Сопротивление изоляции, МОм, не менее
1000
Диэлектрическая прочность, В
500 (50 Гц, 1 мин.)
Количество контактов
10 (5 x 2) с шагом 2,54
Контактное сопротивление, не более
20 мОм
Материал контакта
латунь или фосфористая бронза
Контактное сопротивление, мОм, не более
20
Вес брутто
2.09
Транспортная упаковка: размер/кол-во
33*28*26.5/2080
Шаг контактов, мм
2,54
Категория:
Наименование
IDC-10F
Показать весь текст
Описание
Разъём (вилка) IDC-10F — 10-контактный прямой разъём с технологией IDC для подключения ленточных кабелей. Это решение оптимально для многоканальных соединений в устройствах, где важна высокая плотность разводки и надежность соединений. IDC-разъём позволяет подключать кабели без пайки, что ускоряет процесс сборки и улучшает долговечность соединений. Применяется в системах управления и коммуникации, где важно обеспечение стабильности и скорости подключения.
Применение:
- Платы управления, сигнализации и распределения до 10 каналов.
- Системы сбора данных, модули автоматизации и интерфейсы.
- Контроллеры и устройства с линейными соединениями для многоканальных систем.
- Устройства с часто повторяющимися подключениями и отключениями кабелей.
