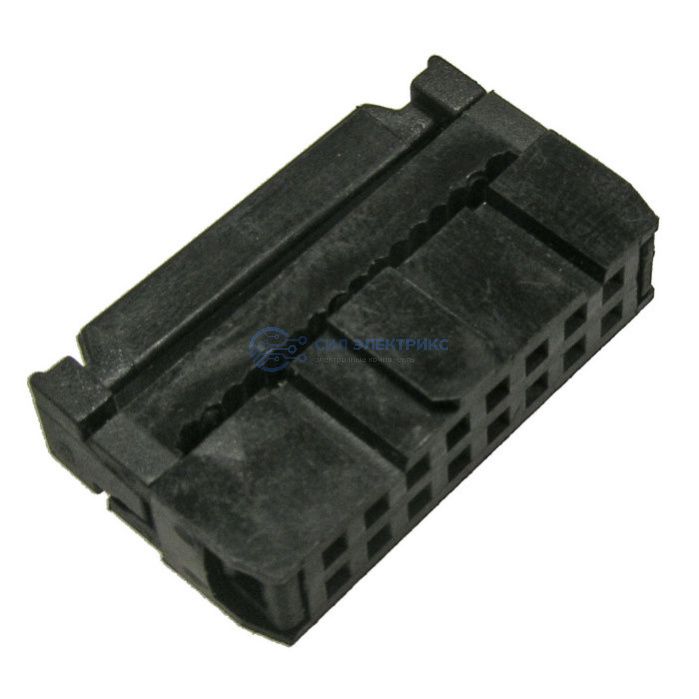

Разъем (вилка) IDC-16F
Бесплатная доставка до транспортной компании
Технические параметры
Высота
6,9 мм
Ширина
25,02 мм
Глубина
7,0 корпус (врезная часть) мм
Диапазон рабочих температур
-45…+105 °С
Тип разъёма
F - розетка с врезным контактом IDC
Номинальный ток
AC/ DC - 1 А
Материал корпуса
GF-PBT UL94V-0
Способ монтажа
монтаж на плоский кабель
Высота (мм)
6,9
Диапазон рабочих температур, °C
-45…+105
Ширина (мм)
25,02
Глубина (мм)
7,0 корпус (врезная часть)
Материал
контакты - латунь или фосфористая бронза
Диэлектрическая прочность
500 (50 Гц, 1 мин.) В
Номинальный ток, А
AC/ DC - 1
Сопротивление изоляции, не менее
1000 МОм
Сопротивление изоляции, МОм, не менее
1000
Диэлектрическая прочность, В
500 (50 Гц, 1 мин.)
Количество контактов
16 (8 x 2) с шагом 2,54
Контактное сопротивление, не более
20 мОм
Материал контакта
латунь или фосфористая бронза
Контактное сопротивление, мОм, не более
20
Вес брутто
2.95
Транспортная упаковка: размер/кол-во
42*28*23.5/3056
Категория:
Наименование
IDC-16F
Показать весь текст
Описание
Разъём (вилка) IDC-16F — 16-контактный прямой разъём с технологией IDC для подключения ленточных кабелей. Он обеспечит надёжное соединение для многоканальных систем, где важно быстрое подключение и высокая плотность разводки. Технология IDC позволяет устанавливать разъём без пайки, что упрощает сборку и повышает надёжность соединений в устройствах. Применяется в платах управления, распределения и системах связи с повышенными требованиями к количеству подключаемых каналов.
Применение:
- Системы автоматизации и управления с подключением до 16 каналов.
- Модули связи и контроллеры, требующие многоканальных соединений.
- Устройства сбора и передачи данных с ленточным подключением.
- Электронные системы с плотной разводкой и требующие высокой надёжности соединений.
