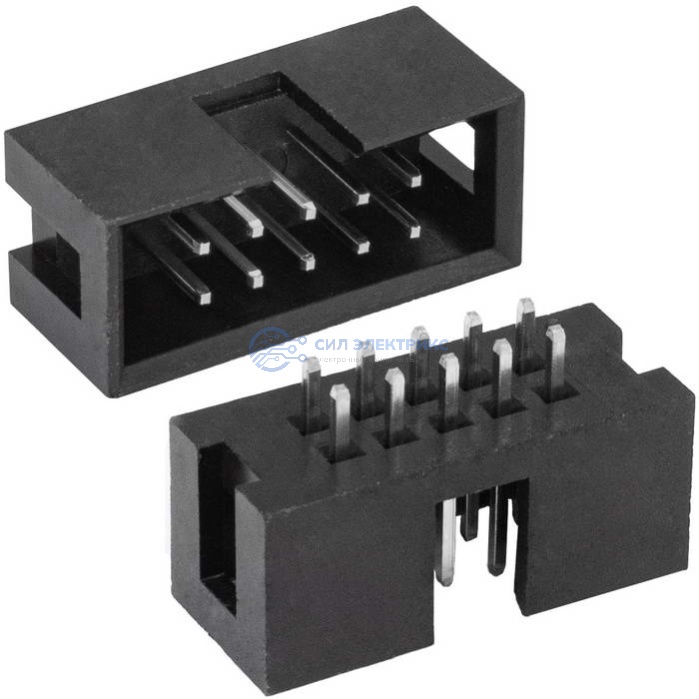

BH-10 [IDC-10MS]
![фото BH-10 [IDC-10MS]](/upload/resize_cache/iblock/7f3/699_699_2e6f92fb348c7d85b71f00d0cb786252a/p37k3r85w5eksyd2sigax2abdd88mec5.jpg "BH-10 [IDC-10MS]")
Бесплатная доставка до транспортной компании
Технические параметры
Тип разъёма
М - вилка
Материал корпуса
термопластик (UL 94 V-0)
Способ монтажа
монтаж на плату - пайка
Высота (мм)
9.3 (корпус) + 3.1
Диапазон рабочих температур, °C
0 …+85
Ширина (мм)
20,3
Глубина (мм)
9,1
Сопротивление изоляции, МОм, не менее
1000
Диэлектрическая прочность, В
500 (50 Гц, 1 мин.)
Количество контактов
10 (5 x 2)
Контактное сопротивление, мОм, не более
20
Вес брутто
1.57
Транспортная упаковка: размер/кол-во
55*31*41.5/15600
Шаг контактов, мм
2,54
Категория:
Наименование
BH-10 [IDC-10MS]
Показать весь текст
Описание
Разъём IDC BH-10 (IDC-10MS) представляет собой 10-контактный штыревой разъём IDC, предназначенный для монтажа на шлейфы в схемах цифровой передачи данных. Обеспечивает быстрый и надёжный монтаж без снятия изоляции, благодаря технологии прокалывания. Применяется для подключения к интерфейсам, микроконтроллерам и другим модулям с 10-пиновыми портами. Изготавливается из термостойкого пластика и оснащён направляющей для точной установки шлейфа.
Применение:
- Подходит для соединения цифровых модулей, дисплеев, датчиков и плат.
- Используется в автоматике, IT-оборудовании, встраиваемых системах и электронике общего назначения.
- Совместим с шлейфами стандартного шага (обычно 1.27 или 2.54 мм).
- Обеспечивает надёжное соединение без пайки и с минимальными трудозатратами.
